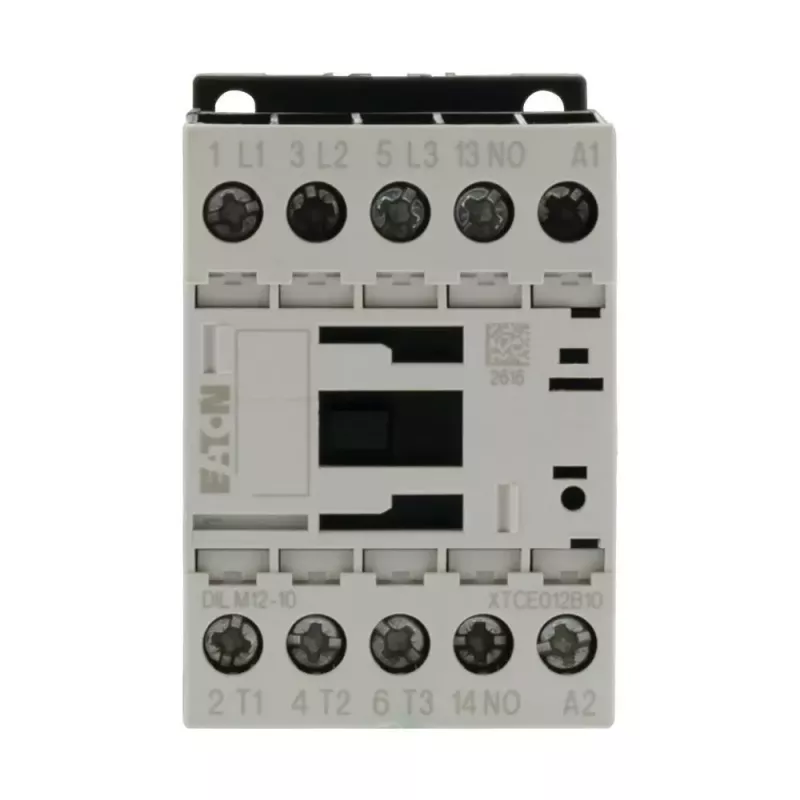

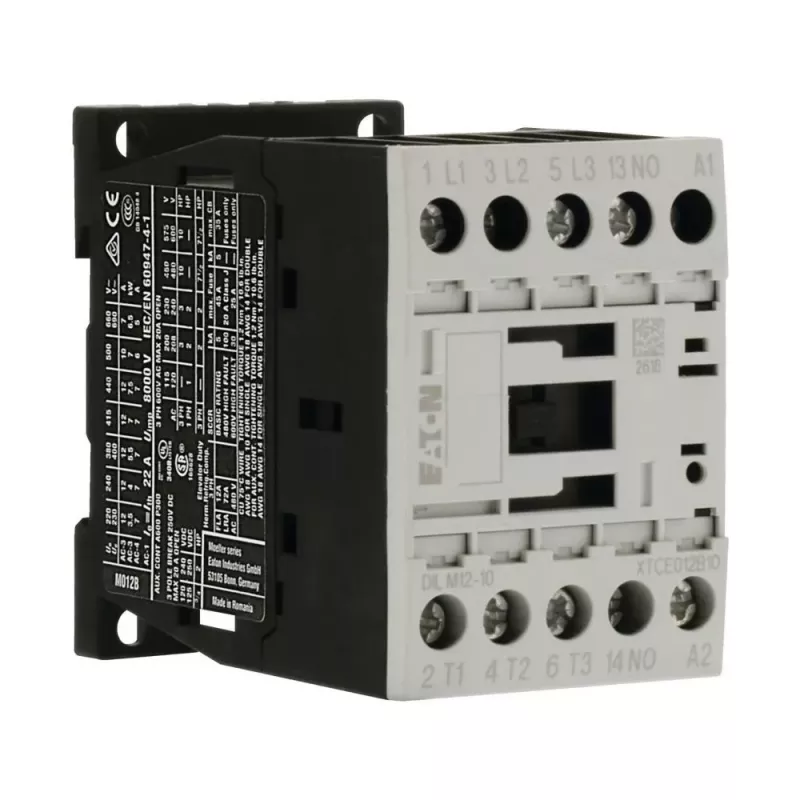

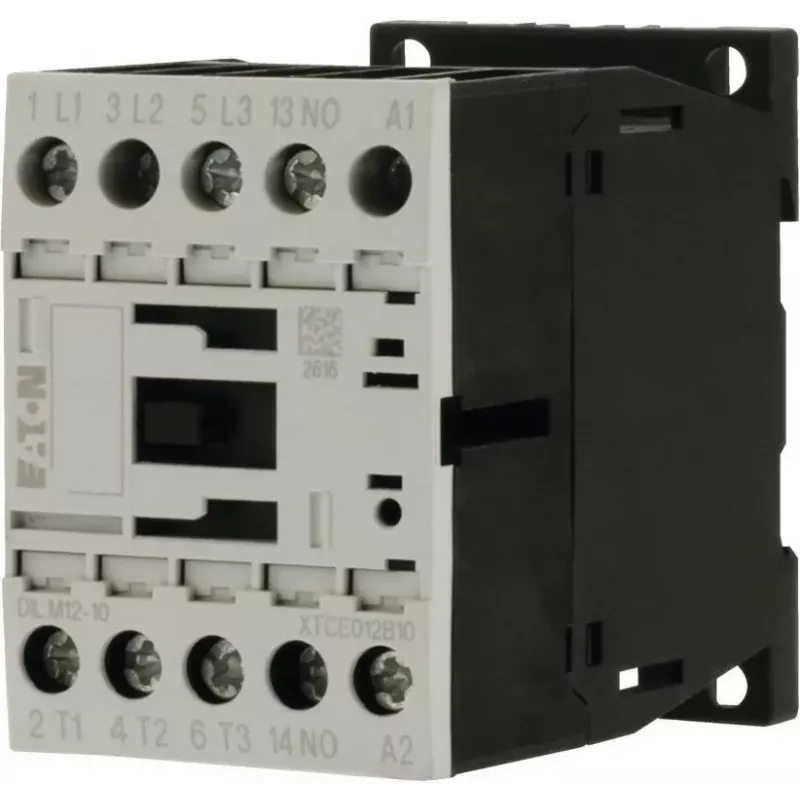

EATON DILM12-10 Leistungsschütz 3-polig 12 A 5,5 kW 110 V AC Spule 1 NO 276827

Leistungsschütz zum Schalten von Drehstrom-Asynchronmotoren bis 5,5 kW bei 400 V. Das DILM12-10 verfügt über eine 110 V AC Spule und einen Schließer-Hilfskontakt und eignet sich für direktes Motoranlaufen und Steuerkreise.

Vorteile

Kompakte Baugröße DILM12 mit Schraubklemmen und DIN-Schienen- oder Schraubbefestigung. Hohe mechanische Lebensdauer von 10 Millionen Schaltspielen und elektrische Lebensdauer von 1,5 Millionen Schaltspielen im AC-3-Betrieb gewährleisten eine lange Lebensdauer. Bemessungsisolationsspannung 690 V und Stoßspannungsfestigkeit 6 kV bieten zuverlässige Isolierung.

Geeignet für

• Motorstart und -stopp in industriellen Schaltschränken
• Heizungs-, Lüftungs- und Klimaanlagen
• Pumpen- und Lüftersteuerkreise

Technische Hauptdaten

• Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
• Spulenspannung: 110 V AC (50/60 Hz)
• Hauptpole: 3 NO
• Hilfskontakte: 1 NO
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Mechanische Lebensdauer: 10 x 10^6 Schaltspiele
• Elektrische Lebensdauer (AC-3): 1,5 x 10^6 Schaltspiele
• Kurzschlussschutz (gG/gL): 16 A
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Montage: DIN-Schiene / Schraubbefestigung
• Anschlussart: Schraubklemmen
• Schutzart: IP20

Empfehlungen

Wählen Sie ein geeignetes Überlastrelais und einen Kurzschlussschutz entsprechend dem Motor-Nennstrom. Stellen Sie sicher, dass die Spulenspannung mit der Steuerspannung übereinstimmt.
