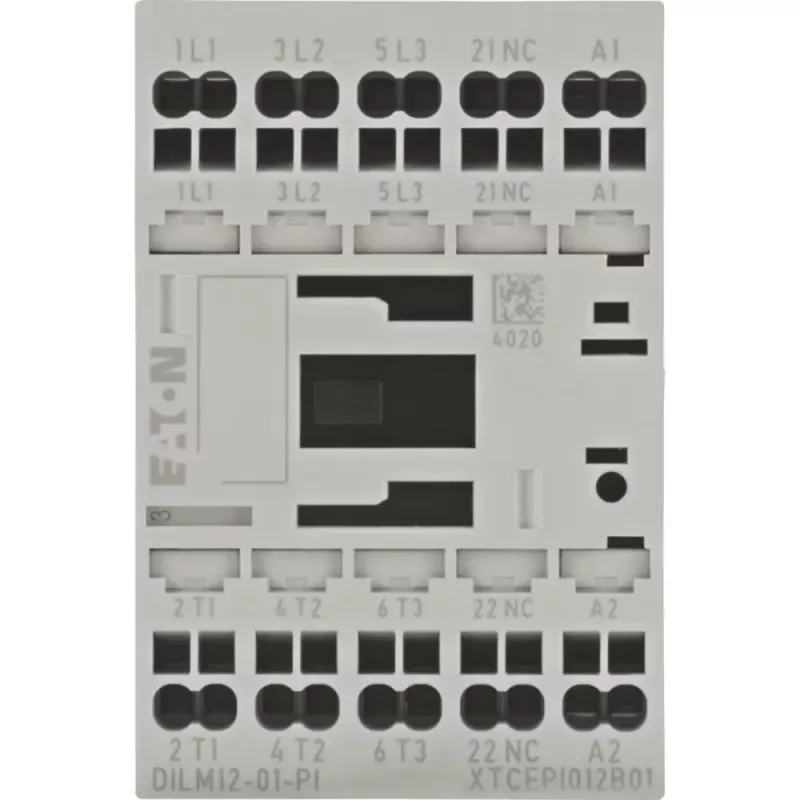

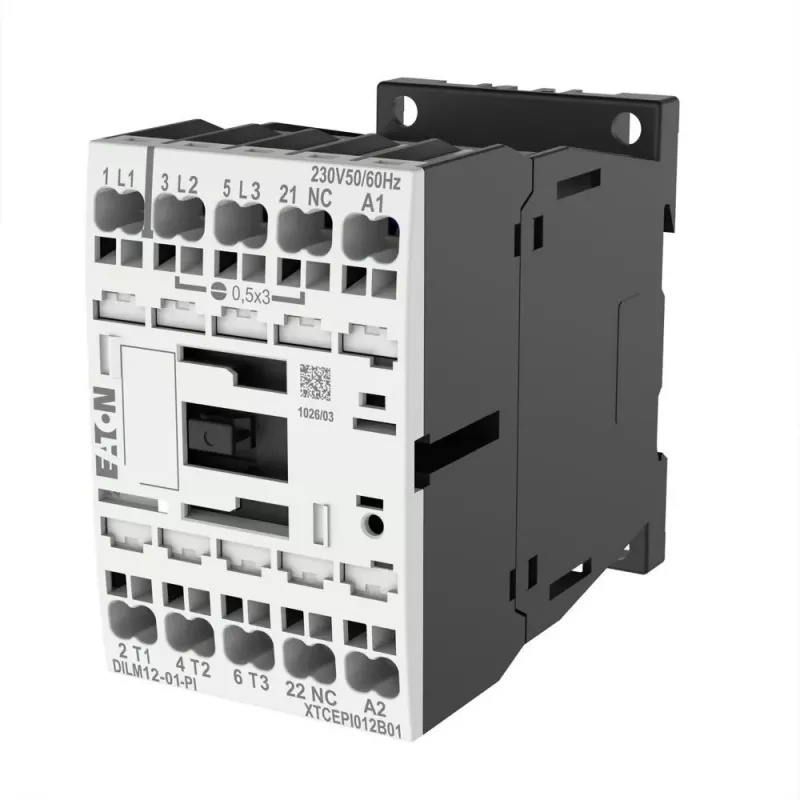

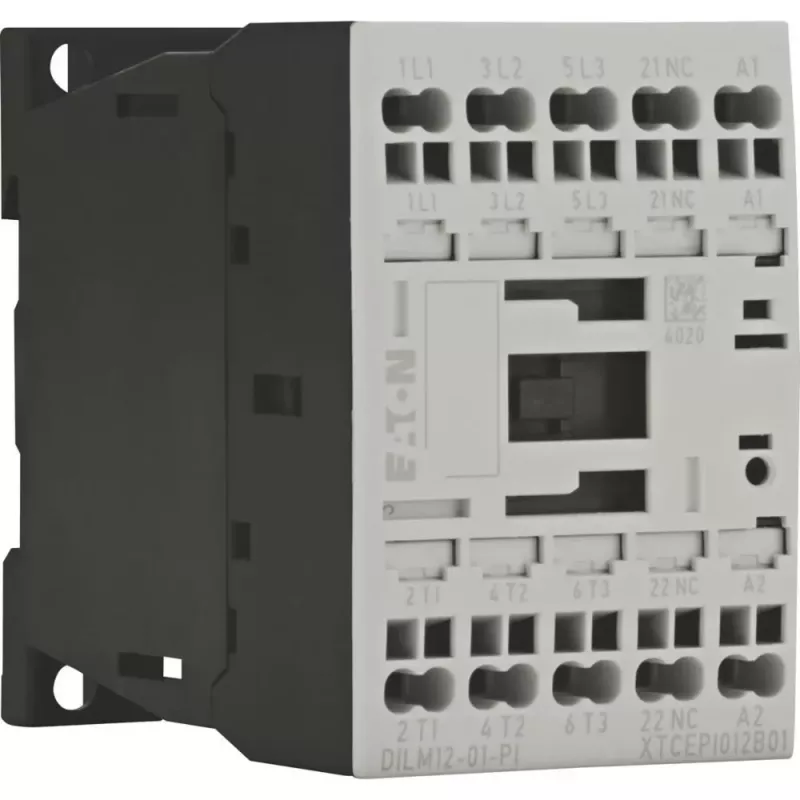

EATON DILM12-01 24V DC Schütz, 3-polig, 12 A, 1 NO Hilfskontakt 199248

Der DILM12-01 Schütz aus der DILM-Serie von Eaton zeichnet sich durch sein kompaktes Design und zuverlässiges Schalten von Motoren bis 5,5 kW bei 400 V AC aus. Dieser 3-polige Schütz ist mit einer 24 V DC Spule und einem Schließer-Hilfskontakt ausgestattet und eignet sich für eine Vielzahl industrieller Steuerungsanwendungen.

Highlights

• 3-polige Hauptkontakte für 12 A (AC-3) und 22 A (AC-1) bei 400 V
• 24 V DC Spulenspannung zur direkten Ansteuerung von SPS-Ausgängen
• 1 Schließer (NO) Hilfskontakt für Statusrückmeldung oder Verriegelung
• Kompakte Abmessungen und DIN-Schienen- oder Schraubmontage für flexible Installation
• Hohe mechanische und elektrische Lebensdauer für lange Betriebszeit

Im täglichen Einsatz

Der DILM12-01 ist für das Schalten von Drehstrommotoren und ohmschen Lasten in industriellen Umgebungen konzipiert. Seine Schraubklemmen gewährleisten eine sichere Verdrahtung, und die IP20-Schutzart ermöglicht die Installation in Schaltschränken. Der Schütz arbeitet zuverlässig über einen Temperaturbereich von -25 °C bis +60 °C und eignet sich somit für anspruchsvolle Bedingungen.

Technische Daten

• Steuerspannung: 24 V DC
• Bemessungsbetriebsstrom Ie (AC-3, 400 V): 12 A
• Bemessungsbetriebsstrom Ie (AC-1, 400 V): 22 A
• Bemessungsbetriebsleistung Pe (AC-3, 400 V): 5,5 kW
• Anzahl der Hauptpole: 3
• Hilfskontakte: 1 NO
• Bemessungsbetriebsspannung Ue: 690 V AC
• Montageart: DIN-Schiene / Schraubmontage
• Anschlussart: Schraubklemmen
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +60 °C
• Bemessungsstoßspannung Uimp: 6 kV
• Elektrische Lebensdauer (AC-3): >1,5 x 10^6 Schaltspiele
• Mechanische Lebensdauer: >10 x 10^6 Schaltspiele
• Bemessungsfrequenz: 50/60 Hz

Abschließende Bemerkung

Der DILM12-01 kombiniert bewährte Eaton-Schütztechnologie mit kompakten Abmessungen und bietet eine zuverlässige Lösung für Motorsteuerungs- und Schaltaufgaben.
