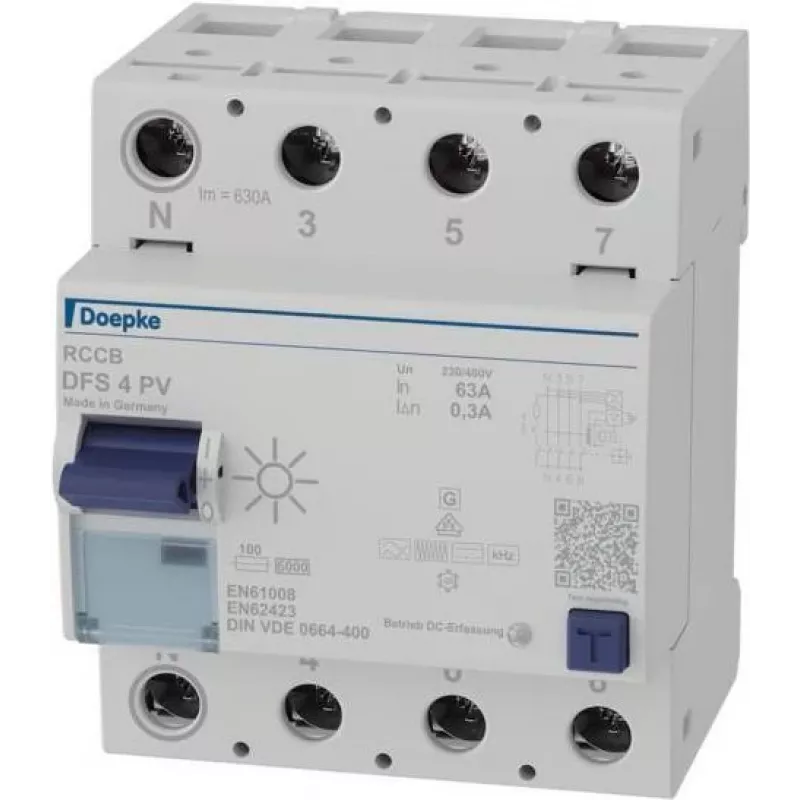

Doepke DFS4 063-4/0.30-PVFI Fehlerstromschutzschalter 4-polig 63 A 300 mA Typ F 09146804

Fehlerstromschutzschalter mit 4 Polen, 63 A Nennstrom und 300 mA Fehlerstrom, speziell entwickelt für Photovoltaikanlagen und Stromkreise mit Frequenzumrichtern. Der Typ F (PVFI) FI-Schutzschalter erkennt sinusförmige Wechselströme, pulsierende Gleichströme und Mischfrequenz-Fehlerströme bis 1 kHz und gewährleistet zuverlässigen Schutz in modernen elektrischen Installationen.

Vorteile

Die Auslösecharakteristik Typ F bietet umfassenden Schutz für PV-Wechselrichter und elektronische Lasten. Hohe Stoßstromfestigkeit von 3 kA verhindert Fehlauslösungen. Kompakte 4-Modul-Breite spart Platz auf der DIN-Schiene. Große Anschlusskapazität von 1,5 bis 50 mm² für starre Leiter vereinfacht die Installation.

Geeignet für

• Photovoltaik (PV)-Anlagen mit transformatorlosen Wechselrichtern
• Frequenzumrichter-Stromkreise
• Industrielle Schaltschränke mit elektronischen Betriebsmitteln
• Drehstromverteiler, die Fehlerstromschutz erfordern

Technische Daten

• Nennstrom: 63 A
• Nennfehlerstrom: 300 mA
• Polzahl: 4
• Nennspannung: 230/400 V AC
• Nennfrequenz: 50 Hz
• Nennkurzschlussstrom: 10 kA
• Stoßstromfestigkeit: 3 kA
• Montage: DIN-Schiene 35 mm
• Modulbreite: 4 TE
• Anschlusskapazität: 1,5 - 50 mm² starr, 1,5 - 35 mm² flexibel
• Schutzart: IP20 Klemmen, IP40 Gehäuse
• Betriebstemperatur: -25 bis +40 °C

Empfehlungen

Für optimalen Schutz kombinieren Sie das Gerät mit einer geeigneten Vorsicherung, um den Nennkurzschlussstrom von 10 kA zu erreichen. Sorgen Sie für ausreichende Belüftung in Gehäusen, um den Betriebstemperaturbereich einzuhalten.
