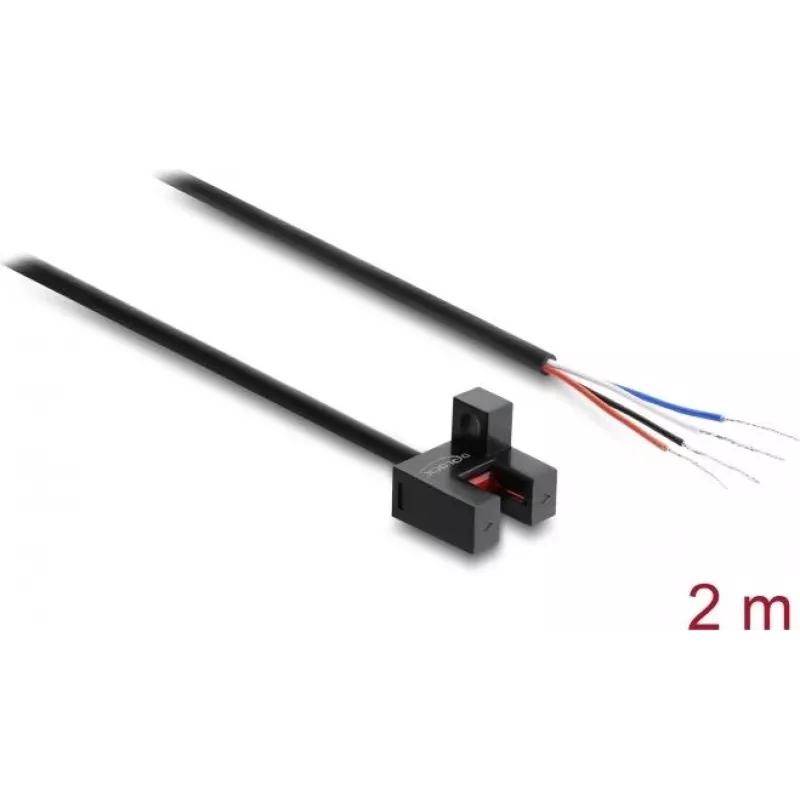

Delock Gabellichtschranke 5 mm Typ F mit 4 offenen Kabelenden NPN Light-ON/Dark-ON umschaltbar 2 m

Gabellichtschranke mit 5 mm Spalt, Durchlicht-Prinzip und umschaltbarem NPN-Ausgang. Dieser Delock-Sensor erkennt zuverlässig Objekte, die durch seine Gabel hindurchlaufen, und bietet eine schnelle Ansprechzeit von bis zu 1 ms und eine Schaltfrequenz von 1 kHz. Das kompakte PBT-Gehäuse mit M3-Befestigungslöchern ermöglicht eine einfache Integration in industrielle Automatisierungs-, Verpackungs- und Zählanwendungen.

Vorteile

Der umschaltbare Light-ON/Dark-ON-Ausgang passt sich verschiedenen Steuerungslogiken an. Der Open-Collector-NPN-Ausgang unterstützt einen weiten Spannungsbereich von 5 bis 24 V DC und ist kompatibel mit SPS und Mikrocontrollern. Eine integrierte Status-LED bietet sofortiges visuelles Feedback für Ausrichtung und Betrieb. Das 2 m lange Kabel mit vier offenen Enden bietet flexible Verdrahtungsmöglichkeiten.

Geeignet für

• Objekterkennung in Montagelinien
• Kantenerkennung und Positionsprüfung
• Zählaufgaben in Verpackungsmaschinen
• Präsenzerkennung in automatischen Zuführungen
• Integration in SPS- und Mikrocontrollersysteme

Technische Daten

• Spaltbreite: 5 mm, Spalttiefe: 10 mm
• Ausgang: NPN Open Collector, Light-ON/Dark-ON umschaltbar
• Betriebsspannung: 5 - 24 V DC, max. Ausgangsstrom: 100 mA
• Ansprechzeit: max. 1 ms, Schaltfrequenz: 1 kHz
• Lichtquelle: Infrarot-LED, Anzeige: Ausgangsstatus-LED
• Anschluss: 4 offene Kabelenden, Kabellänge: 2 m
• Gehäusematerial: PBT, Schutzart: IP50
• Betriebstemperatur: -25 °C bis 55 °C
• Befestigung: Durchgangsloch für M3-Schrauben, Abmessungen: 30 x 20 x 10 mm

Empfehlungen

Für eine zuverlässige Erkennung kleiner Teile bei Hochgeschwindigkeitsprozessen kombinieren Sie diesen Sensor mit einer stabilen 24-V-DC-Stromversorgung und schützen Sie die Gabel vor Staub und Feuchtigkeit. Verwenden Sie den Light-ON-Modus für Schließerlogik oder Dark-ON für Sicherheitsverriegelungskreise.
