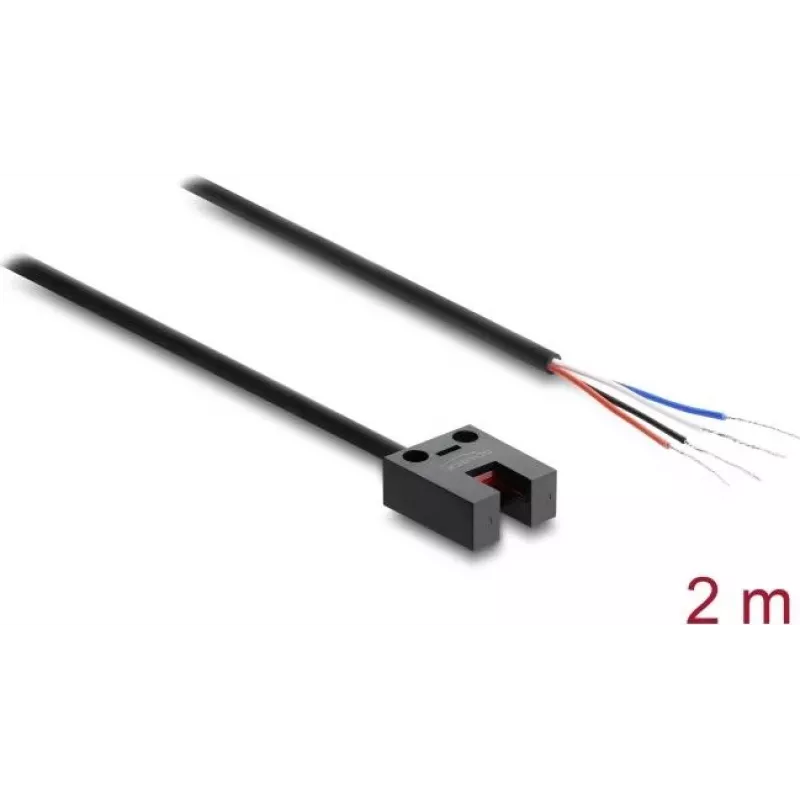

Delock Gabel-Lichtschranke 5 mm Schlitz U-Typ mit 4 offenen Kabelenden PNP Hell/Dunkel umschaltbar 2 m

In automatisierten Montagelinien muss eine Verpackungsmaschine die Kante eines Etiketts auf einem vorbeilaufenden Karton erkennen. Der Delock 91873 Gabel-Lichtschranke passt perfekt: Ihr 5-mm-Schlitz umgreift die Kartonkante, der Infrarotstrahl wird durch das Etikett unterbrochen, und der PNP-Ausgang signalisiert der SPS, den Etikettierkopf auszulösen. Mit wählbarer Hell-/Dunkel-Schaltung und einer schnellen Reaktionszeit von 0,1 ms gewährleistet sie eine präzise, wiederholbare Erkennung auch bei hohen Linien Geschwindigkeiten.

Technische Daten

• Sensortyp: Gabel-Lichtschranke (Einweg-Lichtschranken-Prinzip)
• Schlitzbreite: 5 mm; Schlitz Tiefe: 10 mm
• Lichtquelle: Infrarot-LED, 880 nm
• Ausgang: PNP, Hell-/Dunkel-Schaltung wählbar
• Betriebsspannung: 10–30 V DC
• Max. Ausgangsstrom: 100 mA; max. Stromaufnahme: 20 mA
• Schaltfrequenz: 5 kHz; Reaktionszeit: 0,1 ms
• Anschluss: 4 offene Kabelenden, 2 m Kabellänge
• Schutzart: IP67
• Betriebstemperatur: -25 °C bis 55 °C
• Gehäusematerial: PBT
• Anzeigen: Gelbe LED (Ausgang), grüne LED (Betrieb)
• Mindest erkennbares Objekt: 0,8 mm
• Befestigung: M3-Schraublöcher

Warum dieses Produkt wählen

Dieser Sensor kombiniert ein kompaktes U-förmiges Gehäuse mit robuster IP67-Abdichtung und eignet sich daher für staubige oder nasse Industrieumgebungen. Die wählbare Hell-/Dunkel-Schaltung bietet Flexibilität, während die 5-kHz-Schaltfrequenz und die 0,1-ms-Reaktionszeit schnell bewegte Ziele ohne Aussetzer verarbeiten. Das 2 m Kabel mit offenen Enden ermöglicht eine direkte Verdrahtung an Ihre Steuerung und reduziert Installationszeit und -kosten.

Ideale Anwendungsfälle

• Kantenerkennung und Etikettensensorik auf Verpackungslinien
• Teilepräsenzprüfung in Montagemaschinen
• Zählen kleiner Objekte auf Förderbändern
• Positionssteuerung in automatischen Zuführungen
• Bahnkantenführung im Druck- und Weiterverarbeitungsbereich

Gut zu wissen

Der Sensor wird mit 10–30 V DC betrieben und bietet einen PNP-Ausgang mit bis zu 100 mA, kompatibel mit den meisten SPS-Eingängen. Die zwei LEDs geben eine klare Statusanzeige: Grün für Betrieb, Gelb für den Ausgangszustand. Die Montage erfolgt einfach über zwei M3-Schraublöcher, und die offenen Kabelenden ermöglichen einen individuellen Steckerabschluss. Für optimale Leistung stellen Sie sicher, dass das Zielobjekt mindestens 0,8 mm groß ist und den Schlitz ohne Berührung der Seiten passiert.
