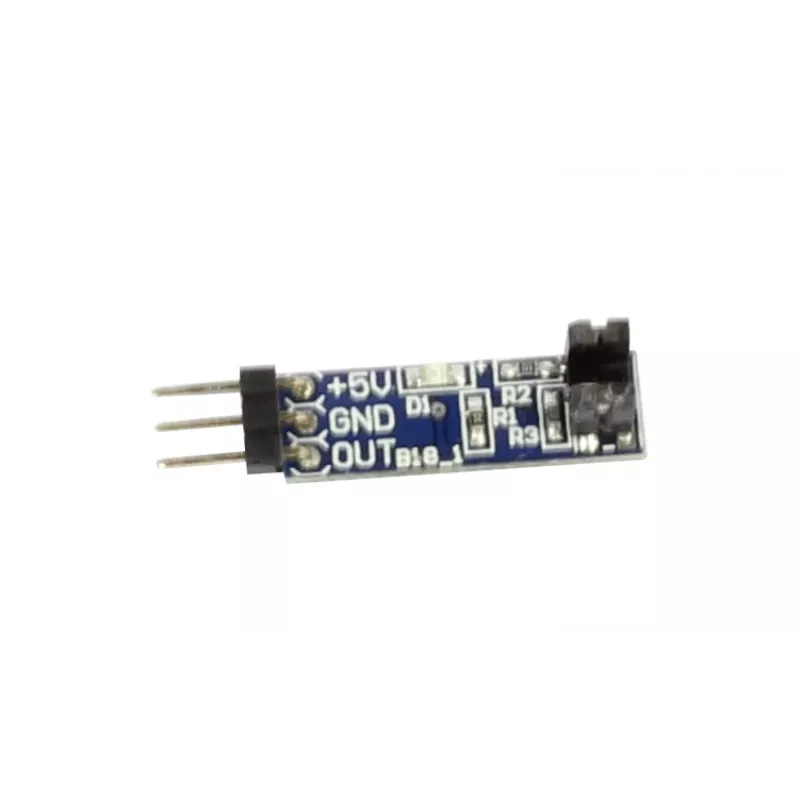

ALLNET 4duino Lichtschranke Infrarot Diffus Reflektierendes Sensor Modul (4duino_B18)

Die ALLNET 4duino Lichtschranke ist ein infrarotes diffus-reflektierendes photoelektrisches Sensor Modul, das für die berührungslose Objekterkennung in Mikrocontroller-Projekten entwickelt wurde. Seine herausragende Fähigkeit ist die einstellbare Erkennung von 1 cm bis 30 cm, was es zu einer vielseitigen Wahl für Automatisierung, Robotik und interaktive Installationen macht.

Vorteile

Die integrierte Empfindlichkeitseinstellung über ein Potentiometer ermöglicht die Feinabstimmung für verschiedene Oberflächen und Entfernungen. Das Modul bietet einen sauberen digitalen Ausgang (TTL-Pegel), der direkt an Arduino, Raspberry Pi oder jedes 3,3V–5V-Logiksystem angeschlossen werden kann. Zwei Indikator-LEDs geben sofortige visuelle Rückmeldung: Rot für Stromversorgung, Grün für den Erkennungsstatus. Der LM393-Komparator sorgt für stabiles Schalten und schnelle Reaktion unter 10 ms. Das kompakte Design mit zwei M3-Befestigungslöchern vereinfacht die Integration in Gehäuse oder Roboterrahmen.

Geeignet für

• Objekterkennung und Anwesenheitserkennung in Automatisierungslinien
• Linienverfolgung und Kantenerkennung in mobilen Robotern
• Hindernisvermeidung für kleine autonome Fahrzeuge
• Impulszählung und Geschwindigkeitsmessung an rotierenden Teilen
• Interaktive Kunstinstallationen und pädagogische MINT-Projekte

Hauptspezifikationen

• Sensortyp: Infrarot (IR) photoelektrischer Sensor, diffus-reflektierend
• Betriebsspannung: 3,3V – 5V DC
• Ausgang: Digital (TTL-Pegel)
• Erkennungsbereich: 1 cm – 30 cm (einstellbar)
• Komparator-Chip: LM393
• Stromverbrauch: < 20 mA
• Reaktionszeit: < 10 ms
• Schnittstelle: 3-poliger Header (VCC, GND, OUT)
• Befestigungslöcher: 2x M3
• Kompatibilität: Arduino, Raspberry Pi, Mikrocontroller

Empfehlungen

Für beste Ergebnisse montieren Sie den Sensor mit freier Sichtlinie zum Ziel und stellen Sie das Potentiometer ein, bis die grüne LED zuverlässig umschaltet. Verwenden Sie eine stabile 5V-Versorgung, wenn Sie mehrere Sensoren betreiben, um Spannungsabfälle zu vermeiden.
