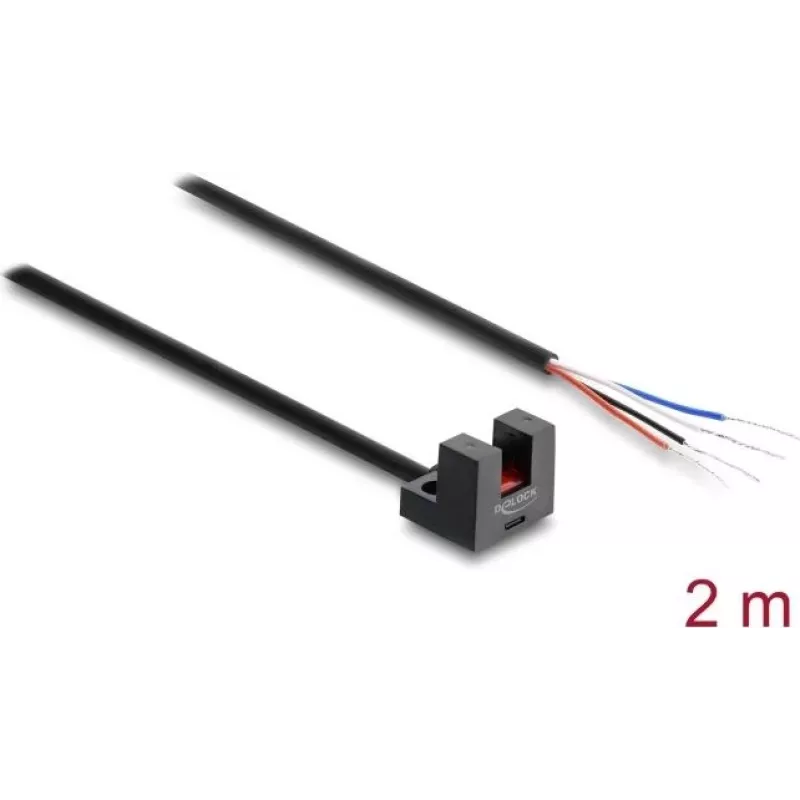

Delock Gabellichtschranke 5 mm Typ L mit 4 offenen Kabelenden NPN L/D wählbar 2 m

Auf einer stark frequentierten Verpackungslinie muss ein Sensor die Vorderkante einer Kartonlasche ohne physischen Kontakt erkennen. Die Delock 91866 Gabellichtschranke sitzt über dem Förderband, ihr 5 mm Spalt lässt die Lasche durch, während ein Infrarotstrahl die Anwesenheit überwacht. Wenn der Strahl unterbrochen wird, schaltet der NPN-Ausgang und signalisiert der SPS, die nächste Station auszulösen. Die wählbare L/D-Logik bedeutet, dass dasselbe Gerät für Hell- oder Dunkelschaltung verdrahtet werden kann, passend zu reflektierenden oder matten Zielen. Mit vier offenen Kabelenden ist die Integration in kundenspezifische Kabelbäume unkompliziert, und die 2 m lange Zuleitung erreicht den Schaltschrank ohne Verlängerung.

Technische Daten

• Sensorart: Gabellichtschranke (Schlitzsensor), Einweg-Lichtschrankenprinzip
• Erfassungsspalt: 5 mm
• Ausgang: NPN, Hell-/Dunkelschaltung wählbar (L/D)
• Lichtquelle: Infrarot-LED
• Betriebsspannung: 10 - 30 V DC
• Max. Schaltstrom: 100 mA
• Schaltfrequenz: 1 kHz, Ansprechzeit 0,5 ms
• Anschluss: 4 x offene Kabelenden, Kabellänge 2 m, 26 AWG
• Gehäuse: ABS, IP50, M3-Schraubbefestigung (2 Löcher)
• Anzeigen: Gelbe LED (Ausgang), grüne LED (Betrieb)
• Betriebstemperatur: -25 °C bis +55 °C

Warum dieses Produkt wählen

Die Delock 91866 bietet präzise Kantenerkennung in einem kompakten, einfach zu montierenden Gabelsensor. Der wählbare Hell-/Dunkel-Ausgang bietet Flexibilität für verschiedene Anwendungsanforderungen, während das robuste ABS-Gehäuse industriellen Umgebungen standhält. Die offenen Kabelenden ermöglichen individuelle Kabellängen und Steckervarianten, was Installationszeit und -kosten reduziert.

Ideale Anwendungsfälle

• Kantenerkennung auf Förderbändern und Verpackungsmaschinen
• Zählen kleiner Teile, die durch einen Schlitz laufen
• Positionsprüfung in automatisierten Montagelinien
• Etikettenerkennung auf Rollen oder Bahnen
• Anwesenheitserkennung in schmalen Spalten, wo diffuse Sensoren unpraktisch sind

Gut zu wissen

Dieser Sensor ist für saubere, trockene Umgebungen (IP50) ausgelegt. Für staubige oder nasse Bedingungen sollte eine abgedichtete Alternative in Betracht gezogen werden. Der 5-mm-Spalt begrenzt die Dicke des Objekts; stellen Sie sicher, dass das Objekt ohne Kontakt hindurchpasst. Der NPN-Ausgang erfordert einen Sinking-Eingang an der Steuerung. M3-Befestigungsschrauben sind nicht im Lieferumfang enthalten.
