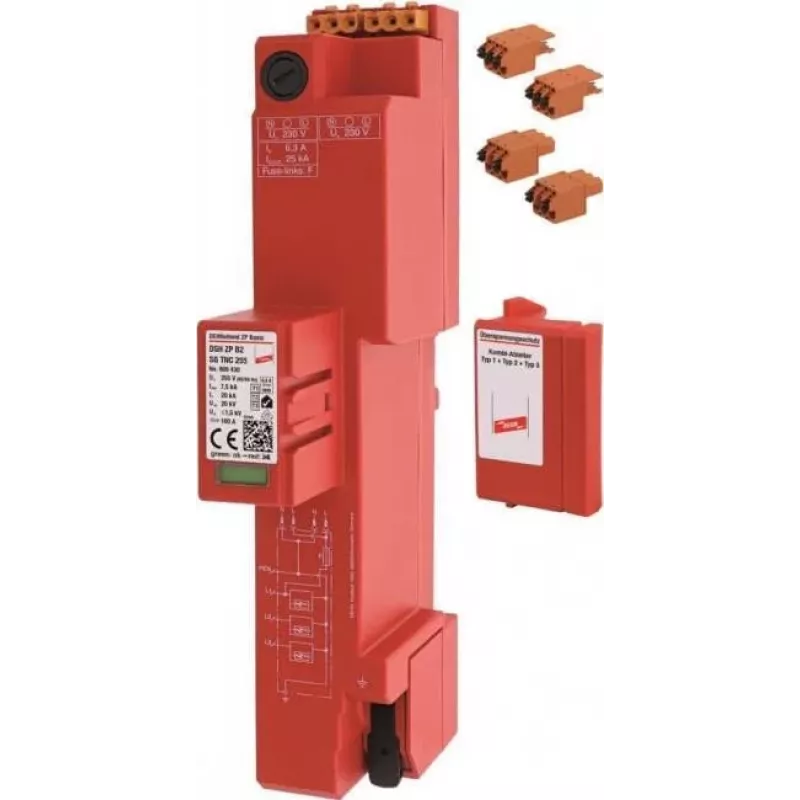

DEHN DSH ZP B2 SG TNC 255 Kombi-Blitzstrom- und Überspannungsableiter Typ 1+2 DEHNshield ZP 909430

Der DEHN DSH ZP B2 SG TNC 255 ist ein Kombi-Blitzstrom- und Überspannungsableiter Typ 1+2 für TN-C-Systeme und bietet robusten Schutz gegen direkte Blitzeinschläge und Überspannungen. Seine Stärke ist ein gesamter Blitzstoßstrom von 50 kA (10/350 µs) pro Phase, der zuverlässigen Schutz für kritische Infrastruktur gewährleistet.

Vorteile

Dieser Ableiter kombiniert Typ-1- und Typ-2-Schutz in einem einzigen kompakten Gerät und spart Platz auf der DIN-Schiene. Er bietet ein hohes Folgestromlöschvermögen von 50 kA rms und ein niedriges Schutznieveau von ≤1,5 kV, wodurch empfindliche Geräte sicher bleiben. Das Thermoplast-Gehäuse ist flammhemmend (UL 94 V-0) und für raue Umgebungen mit einem Betriebstemperaturbereich von -40 °C bis +80 °C ausgelegt.

Geeignet für

• TN-C-Stromversorgungssysteme
• Hauptverteilungen und Unterverteilungen
• Industrieanlagen, Gewerbegebäude und Infrastrukturprojekte
• Schutz elektrischer Installationen gegen direkte Blitzeinschläge und Überspannungen

Technische Daten

• SPD-Typ: Kombi-Blitzstrom- und Überspannungsableiter Typ 1+2
• Netzsystem: TN-C
• Max. Dauerspannung (Uc): 255 V AC
• Blitzstoßstrom (Iimp) pro Pol: 25 kA (10/350 µs)
• Gesamt-Blitzstoßstrom (Iimp gesamt): 50 kA (10/350 µs)
• Nennableitstoßstrom (In): 20 kA (8/20 µs)
• Schutzpegel (Up): ≤1,5 kV
• Folgestromlöschvermögen (Ifi): 50 kA rms
• Ansprechzeit (tA): ≤100 ns
• Max. Vorsicherung: 315 A gL/gG
• Kurzschlussfestigkeit: 50 kA rms
• Montage: 35 mm DIN-Schiene, 2,5 Module
• Schutzart: IP20
• Gehäusematerial: Thermoplast, rot, UL 94 V-0
• Betriebstemperaturbereich: -40 °C bis +80 °C

Empfehlungen

Für optimalen Schutz installieren Sie den DEHNshield ZP am Hauseintritt von TN-C-Systemen. Stellen Sie die ordnungsgemäße Koordination mit nachgeschalteten Überspannungsschutzgeräten sicher und prüfen Sie, dass die Vorsicherung 315 A nicht überschreitet.
