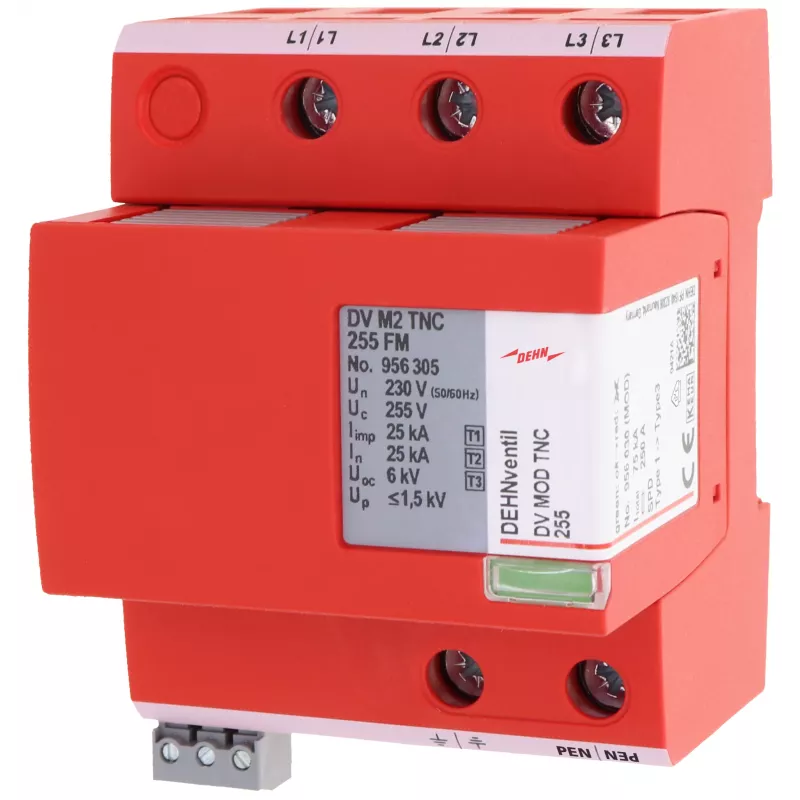

DEHN DEHNventil M2 TNC 255 FM Kombinierter Blitzstrom- und Überspannungsableiter Typ 1+2+3, 3-polig, 255 V AC, 35 mm DIN-Schiene

Der DEHNventil M2 TNC 255 FM ist eine echte All-in-One-Lösung für den Überspannungsschutz und vereint die Fähigkeiten der Typen 1, 2 und 3 in einem einzigen kompakten Gerät. Entwickelt für TN-C-Stromversorgungssysteme, bietet dieser dreipolige Ableiter einen robusten Schutz gegen direkte Blitzeinschläge und transiente Überspannungen und macht mehrere koordinierte Geräte überflüssig. Sein funkenstreckenfreies Design gewährleistet eine schnelle Reaktion und wartungsfreien Betrieb, während der integrierte Fernmeldekontakt eine proaktive Überwachung ermöglicht. Ideal für Installationen, bei denen der Platz begrenzt ist, aber der Schutz nicht beeinträchtigt werden darf, bietet der DEHNventil M2 TNC 255 FM einen durchgängigen Schutz für kritische elektrische Infrastruktur.

Highlights

• Kombinierter Überspannungsschutz Typ 1+2+3 gemäß IEC 61643-11
• Speziell für TN-C-Netze (3 Pole, ohne Neutralleiter)
• Hohe Ableitfähigkeit: 7 kA (10/350 µs) pro Pol, 21 kA Gesamtblitzstrom
• Niedriger Schutzpegel ≤ 1,5 kV für empfindliche Geräte
• Potenzialfreier Wechselkontakt für Fernüberwachung (FM-Version)
• Kompakte 3-Modul-Breite für 35-mm-DIN-Schienenmontage
• Thermoplastisches Gehäuse in Rot, UL 94 V-0 flammhemmend
• Folgestromlöschfähigkeit bis 50 kA eff.

Im täglichen Einsatz

Am Hauseingang oder in der Unterverteilung installiert, ist der DEHNventil M2 TNC 255 FM die erste Verteidigungslinie. Seine funkenstreckenfreie Technologie gewährleistet keinen Ableitstrom und eine lange Lebensdauer, selbst in rauen elektrischen Umgebungen. Die Reaktionszeit von weniger als 100 ns bedeutet, dass angeschlossene Verbraucher ab der ersten Mikrosekunde eines Überspannungsereignisses geschützt sind. Der Fernmeldekontakt ermöglicht die Integration in Gebäudemanagementsysteme und liefert Echtzeit-Statusmeldungen ohne manuelle Inspektion. Mit einer maximalen Dauerbetriebsspannung von 255 V AC ist er für Standard-230/400-V-TN-C-Installationen geeignet.

Technische Daten

• SPD-Klasse: Typ 1 + Typ 2 + Typ 3
• Netzsystem: TN-C
• Polzahl: 3
• Max. Dauerbetriebsspannung (Uc): 255 V AC
• Nennableitstoßstrom (In) (8/20 µs) pro Pol: 20 kA
• Blitzstoßstrom (Iimp) (10/350 µs) pro Pol: 7 kA
• Gesamtblitzstoßstrom (Iimp gesamt): 21 kA
• Schutzpegel (Up) bei In: ≤ 1,5 kV
• Folgestromlöschfähigkeit (Ifi): 50 kA eff.
• Reaktionszeit (tA): < 100 ns
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Montage: 35-mm-DIN-Schiene (3 Module breit)
• Fernüberwachung: Ja, potenzialfreier Wechselkontakt
• Normenkonformität: IEC 61643-11 / EN 61643-11
• Kurzschlussfestigkeit (Isccr): 50 kA eff.
• Max. Sicherung (gL/gG): 160 A
• Gehäusematerial: Thermoplast, rot, UL 94 V-0

Abschließende Anmerkung

Für zuverlässigen, wartungsfreien Überspannungsschutz in TN-C-Netzen bietet der DEHNventil M2 TNC 255 FM kompromisslose Leistung auf kompaktem Raum. Seine kombinierte Typ-1+2+3-Klassifizierung macht ihn zu einer zukunftssicheren Wahl für moderne elektrische Installationen.
