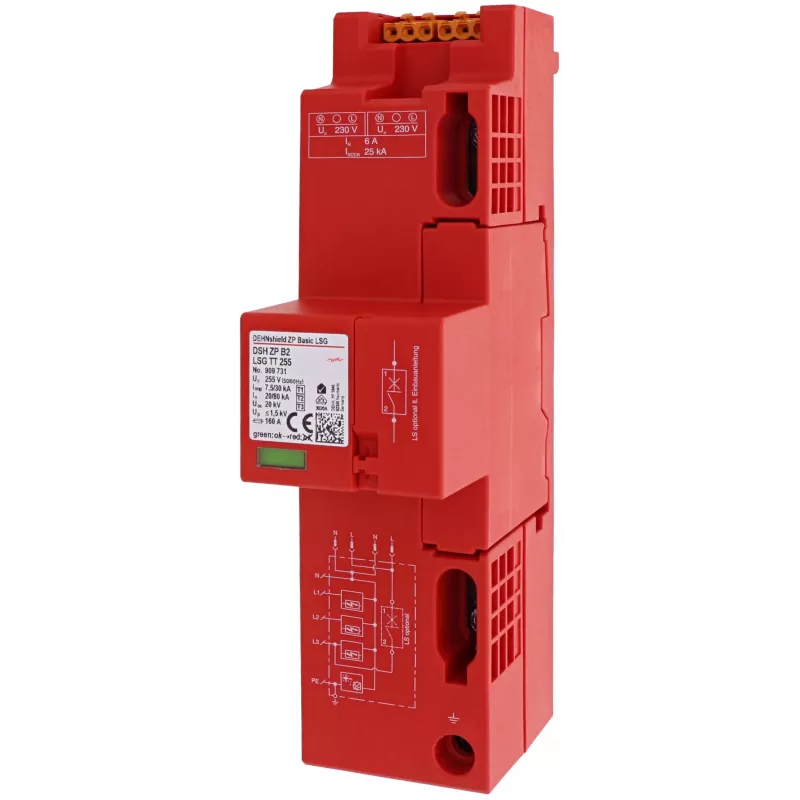

DEHN DSH ZP B2 LSG TT 255 Typ 1+2 Kombi-Überspannungsableiter 4-polig 255V 909731

Schützen Sie Ihre Niederspannungsversorgung vor Blitzeinschlägen und Überspannungen mit dem DEHN DSH ZP B2 LSG TT 255. Dieses kombinierte Überspannungsschutzgerät (SPD) Typ 1+2 ist für TT- und TN-S-Systeme konzipiert und bietet robusten Schutz für Wohn-, Gewerbe- und Industrieanlagen. Es leitet hochenergetische Blitzströme sicher ab und begrenzt transiente Überspannungen, wodurch Schäden an empfindlichen Geräten vermieden und Ausfallzeiten reduziert werden.

Für wen ist es geeignet

Dieser Überspannungsableiter ist ideal für Elektriker, Schaltschrankbauer und Facility-Manager, die zuverlässigen Schutz am Hauseingang oder in der Hauptverteilung benötigen. Er eignet sich für Installationen, die sowohl Blitzstrom- als auch Überspannungsschutz erfordern, insbesondere in TT-Erdungssystemen, wo der N-PE-Pfad eine hohe Ableitfähigkeit erfordert.

Hauptmerkmale

• Kombinierter SPD Typ 1+2 nach IEC/EN 61643-11
• 4-polige Konfiguration (3L+N) für Drehstromsysteme
• Hoher Blitzstoßstrom: 25 kA (10/350 µs) N-PE, 7 kA L-N
• Nennableitstoßstrom 20 kA (8/20 µs) pro Pfad
• Schutzpegel ≤ 1,5 kV
• Folgestromlöschfähigkeit 50 kA rms
• Kurzschlussfestigkeit 50 kA rms mit max. Vorsicherung
• Schnelle Ansprechzeit ≤ 100 ns
• Breiter Betriebstemperaturbereich: -40 °C bis +80 °C
• Montage auf 35 mm DIN-Schiene
• Schutzart IP20
• Keine integrierte Vorsicherung; externe Sicherung erforderlich

Spezifikationen

• SPD-Typ: Typ 1 + Typ 2
• Systemkonfiguration: TT und TN-S
• Nennspannung AC (U_N): 230/400 V (50/60 Hz)
• Max. Dauerspannung AC (U_C): 255 V
• Blitzstoßstrom (I_imp) L-N: 7 kA (10/350 µs)
• Blitzstoßstrom (I_imp) N-PE: 25 kA (10/350 µs)
• Nennableitstoßstrom (I_n) L-N: 20 kA (8/20 µs)
• Nennableitstoßstrom (I_n) N-PE: 20 kA (8/20 µs)
• Schutzpegel (U_p) L-N: ≤ 1,5 kV
• Schutzpegel (U_p) N-PE: ≤ 1,5 kV
• Folgestromlöschfähigkeit (I_fi): 50 kA rms
• Kurzschlussfestigkeit (I_sccr): 50 kA rms
• Ansprechzeit (t_A): ≤ 100 ns
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Montageart: 35 mm DIN-Schiene
• Anzahl der Pole: 4-polig (3+1)
• Schutzart: IP20
• Normenkonformität: IEC 61643-11 / EN 61643-11
• Integrierte Vorsicherung: Nein (extern erforderlich)

Tipps

Installieren Sie den DSH ZP B2 LSG TT 255 so nah wie möglich an der Einspeisung, um die Durchlassenergie zu minimieren. Stellen Sie eine ordnungsgemäße Erdung sicher und verwenden Sie eine externe Vorsicherung gemäß den Empfehlungen von DEHN. Für optimale Leistung koordinieren Sie ihn mit nachgeschalteten SPDs vom Typ 2 oder Typ 3 in kaskadierten Schutzkonzepten.
