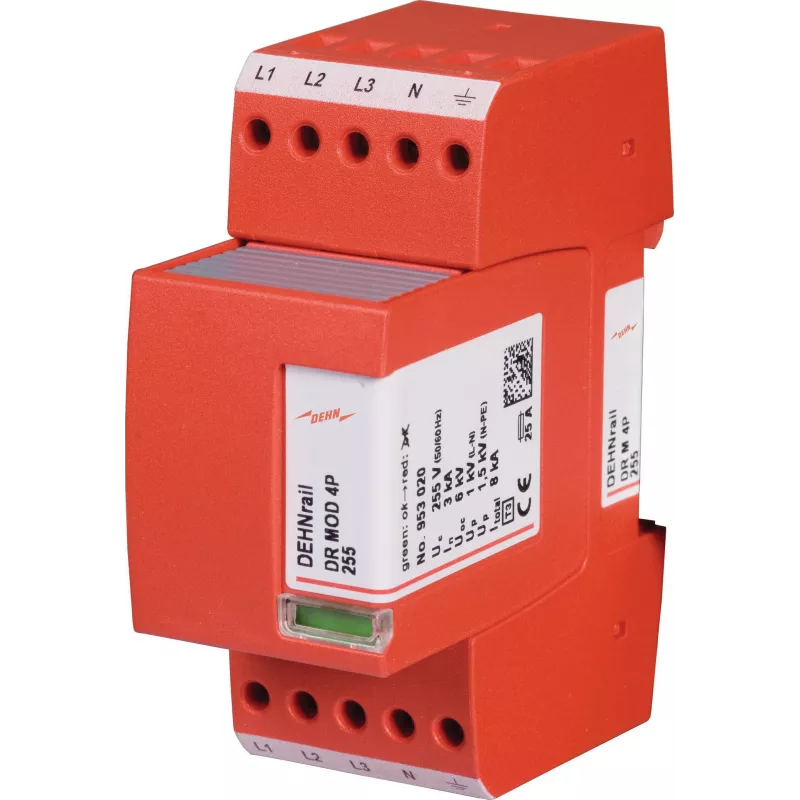

DEHNrail DR M 4P 255 Typ 2 Überspannungsableiter 4-polig 255V 953400

Der DEHNrail DR M 4P 255 zeichnet sich unter den Typ-2-Überspannungsableitern durch seinen 4-poligen Schutz für alle drei Phasen plus Neutralleiter-Erde aus und gewährleistet umfassenden Schutz in TN-S- und TT-Systemen. Seine thermisch überwachten Varistoren und die klare optische Statusanzeige bieten eine sofortige visuelle Bestätigung der Gerätefunktion.

Highlights

• 4-poliger Schutz: L1-N, L2-N, L3-N, N-PE
• Maximale Dauerspannung: 255 V AC
• Nennableitstrom: 20 kA (8/20 µs)
• Maximaler Ableitstrom: 40 kA (8/20 µs)
• Schutzpegel: ≤ 1,2 kV
• Optische Statusanzeige (grün/rot)
• Montage auf 35-mm-DIN-Schiene, Breite 4 TE (70 mm)

Im täglichen Einsatz

Die Installation ist unkompliziert auf Standard-35-mm-DIN-Schienen. Die kompakte 4-Modul-Breite des Geräts spart Platz in Verteilerkästen. Die grün/rote Anzeige ermöglicht schnelle Statusprüfungen ohne zusätzliche Werkzeuge und reduziert die Wartungszeit.

Technische Daten

• Typ: Typ-2-Überspannungsableiter
• Nennspannung: 230 / 400 V AC (50/60 Hz)
• Maximale Dauerspannung: 255 V AC
• Nennableitstrom (In): 20 kA (8/20 µs)
• Maximaler Ableitstrom (Imax): 40 kA (8/20 µs)
• Schutzpegel (Up): ≤ 1,2 kV
• Anzahl der Pole: 4
• Schutzpfade: L1-N, L2-N, L3-N, N-PE
• Montageart: 35-mm-DIN-Schiene
• Gehäusematerial: Thermoplast
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Schutzart: IP20
• Kurzschlussfestigkeit: 50 kA (mit max. Vorsicherung)
• Empfohlene Vorsicherung: 125 A (gL/gG)
• Trennvorrichtung: Thermisch überwachter Varistor
• Statusanzeige: Optisch (grün/rot)
• Modulbreite: 4 TE (70 mm)

Abschließende Anmerkung

Die thermisch überwachte Varistor-Technologie von DEHN gewährleistet eine zuverlässige Trennung am Lebensdauerende, verhindert potenzielle Brandgefahren und erhält die Systemintegrität.
