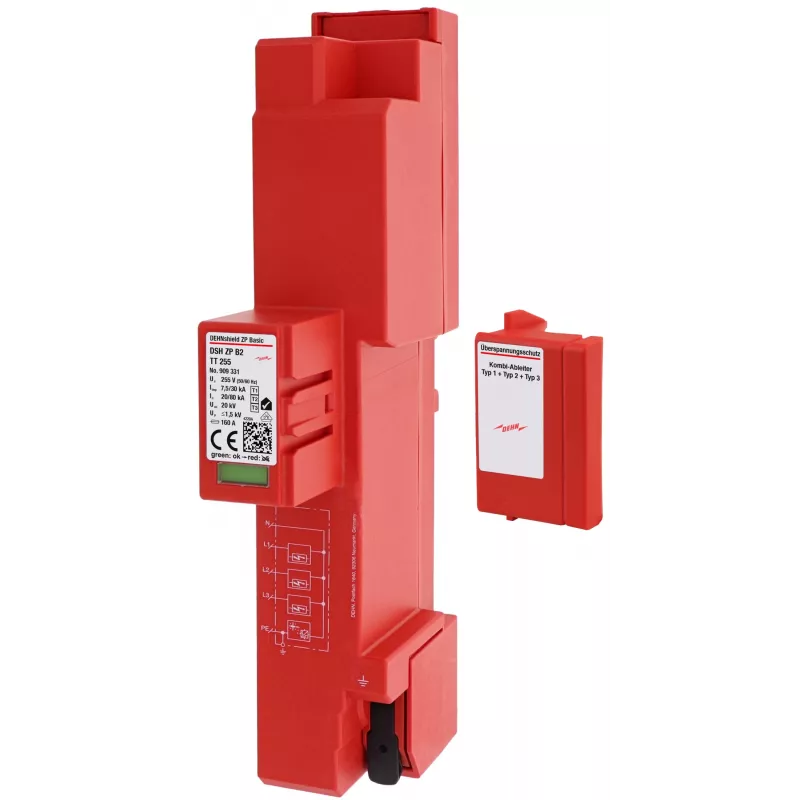

DEHN DSH ZP B2 TT 255 Typ 1+2 Kombi-Überspannungsableiter 3+1 255V 909331

Dieser Kombi-Überspannungsableiter Typ 1+2 von DEHN bietet Blitz- und Überspannungsschutz für Niederspannungssysteme mit hoher Ableitfähigkeit und kompakter 3+1-Konfiguration für TT- und TN-S-Erdungssysteme.

Vorteile

Kombiniert Blitzstrom- und Überspannungsschutz in einem Gerät, mit einem gesamten Blitzstoßstrom von 50 kA und einer Spannungsschutzpegel von ≤1,5 kV. Die 3+1-Schaltung mit NPE-Modul gewährleistet sicheren Betrieb in TT-Systemen, während das Folgestromlöschvermögen von 50 kA rms eine zuverlässige Unterbrechung von Netzfolgeströmen sicherstellt.

Geeignet für

• TT- und TN-S-Erdungssysteme
• Hauptverteilungen und Unterverteilungen
• Schutz empfindlicher elektronischer Geräte

Technische Daten

• SPD-Typ: Typ 1 + Typ 2
• Max. Dauerspannung (Uc): 255 V AC
• Blitzstoßstrom (Iimp) pro Pol: 12,5 kA (10/350 µs)
• Gesamtblitzstoßstrom (Itotal): 50 kA (10/350 µs)
• Nennableitstoßstrom (In): 20 kA (8/20 µs)
• Spannungsschutzpegel (Up): ≤1,5 kV
• Folgestromlöschvermögen (Ifi): 50 kA rms
• Ansprechzeit (tA): ≤100 ns
• Anzahl der Pole: 3-polig + NPE (3+1-Konfiguration)
• Montageart: 35 mm DIN-Schiene
• Anschlussquerschnitt: 1,5 - 35 mm² starr / 1,5 - 25 mm² flexibel
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Gehäusematerial: Thermoplast, rot, UL 94 V-0

Empfehlungen

Installation in Hauptverteilungen zum Schutz vor direkten Blitzeinschlägen und Überspannungen, unter Einhaltung der EN 61643-11.
