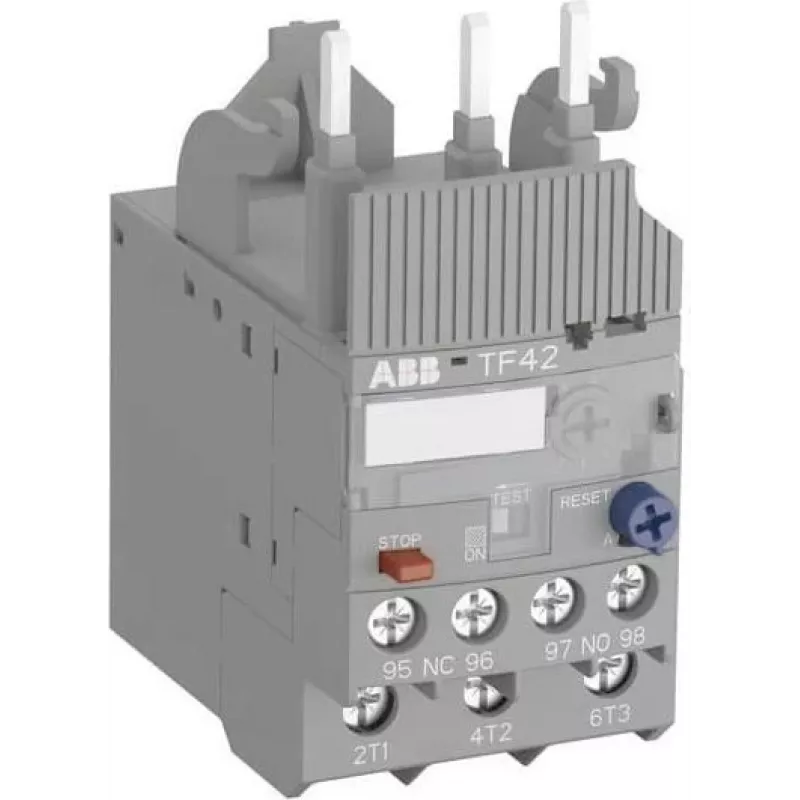

ABB TF42-0.74 Thermisch-Überlastrelais, Auslöseklasse 10, 0,55-0,74 A, 3-polig, 1NO+1NC

Elektromotoren sind bei Überlastung anfällig für Überhitzung, und ohne zuverlässigen Schutz sind kostspielige Ausfallzeiten und Schäden unvermeidlich. Das thermische Überlastrelais ABB TF42-0.74 löst dieses Problem, indem es den Motorstrom überwacht und den Stromkreis unterbricht, wenn eine Überlastung länger als die sichere Zeitgrenze anhält. Eingestellt für einen Strombereich von 0,55–0,74 A und Auslöseklasse 10 bietet es präzisen Schutz für kleine Drehstrommotoren und stellt sicher, dass diese innerhalb ihrer thermischen Grenzen arbeiten.

Für wen ist es geeignet

Dieses Relais ist für Schaltschrankbauer, Wartungsingenieure und OEMs gedacht, die zuverlässigen Motorschutz in industriellen Steuerungssystemen benötigen. Es ist besonders geeignet für Anwendungen mit kleinen Motoren wie Pumpen, Lüftern, Förderbändern und Werkzeugmaschinen, wo der Platz begrenzt und die Zuverlässigkeit entscheidend ist.

Hauptmerkmale

• Einstellbarer Stromeinstellbereich von 0,55 A bis 0,74 A für präzisen Überlastschutz.
• Auslöseklasse 10 gewährleistet schnelle Abschaltung bei Überlast und schützt die Motorwicklungen.
• Dreipolige Ausführung für ausgewogenen Schutz von Drehstrommotoren.
• Hilfskontakte: 1 NO + 1 NC für Signal- und Steuerkreisintegration.
• Manuelle und automatische Rückstellmodi für flexiblen Betrieb.
• Direktmontage auf ABB AF09...AF38 Schützen oder eigenständig über Schraubklemmen.
• Schutzart IP20, geeignet für die Installation in geschlossenen Schaltschränken.
• Entspricht internationalen Normen IEC/EN 60947-1, 60947-4-1, 60947-5-1 und UL/CSA.

Technische Daten

• Bemessungsbetriebsstrombereich: 0,55–0,74 A
• Auslöseklasse: 10
• Polzahl: 3
• Hilfskontakte: 1 NO + 1 NC
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsfrequenz: 50/60 Hz
• Montage: direkt am Schütz oder eigenständig
• Kompatible Schütze: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Rückstelltyp: manuell und automatisch
• Schutzart: IP20
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Umgebungstemperatur bei Lagerung: -50 bis +80 °C
• Klemmentyp: Schraubklemmen
• Leistungsverlust pro Pol: 1,5 W
• Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL/CSA

Tipps

Stellen Sie bei der Installation sicher, dass das Relais auf den Volllaststrom (FLC) des Motors im Bereich von 0,55–0,74 A eingestellt ist. Vergewissern Sie sich bei Anwendungen mit automatischer Rückstellung, dass der Steuerkreis einen automatischen Neustart sicher handhaben kann. Montieren Sie das Relais immer in einem sauberen, trockenen Gehäuse, um die Schutzart IP20 zu gewährleisten.
