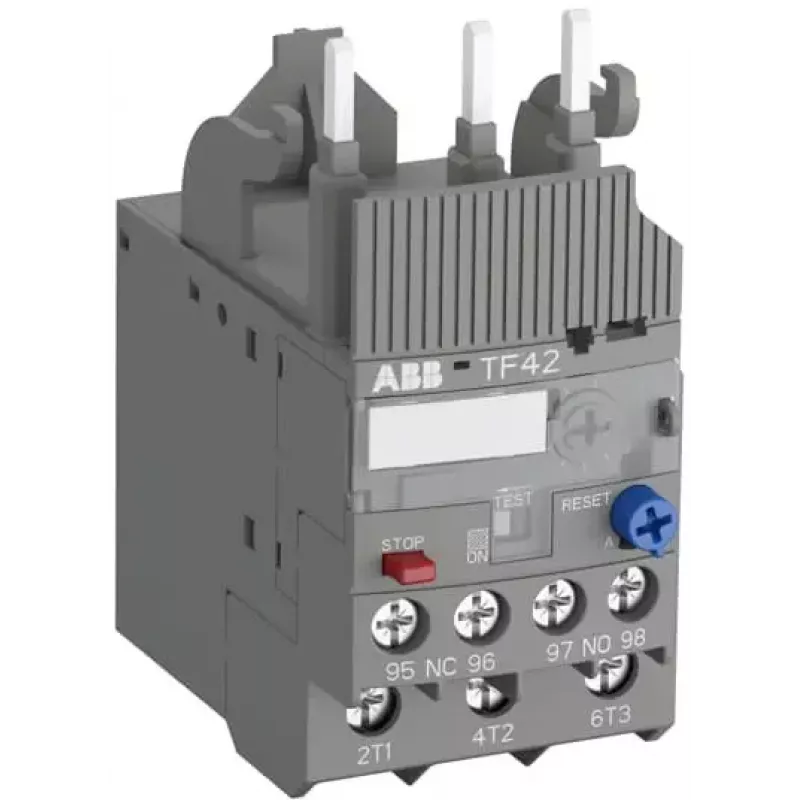

ABB TF42-35 Thermisch-Überlastrelais, 28-35 A, 690 V AC, 3-polig, Klasse 10, 1NO+1NC

Thermisches Überlastrelais für den Schutz von Drehstrommotoren mit präziser Überlastungserkennung und Phasenausfallempfindlichkeit. Das ABB TF42-35 bietet einen Einstellbereich von 28–35 A und gewährleistet zuverlässigen Schutz für Motoren bis 35 A bei 690 V AC.

Vorteile

Mit einer Auslöseklasse von 10 reagiert dieses Relais schnell auf Überlastbedingungen, minimiert Ausfallzeiten und verhindert Motorschäden. Die manuelle und automatische Reset-Optionen bieten Flexibilität für verschiedene Steuerungsschemata, während die integrierten 1NO+1NC-Hilfskontakte eine nahtlose Integration in Überwachungs- und Alarmschaltungen ermöglichen. Die direkte Montage auf kompatible ABB-Schütze vereinfacht die Installation und reduziert die Verdrahtungskomplexität.

Geeignet für

• Schutz von Drehstrommotoren in Industriemaschinen und Prozessanlagen
• Anwendungen, die zuverlässigen Überlast- und Phasenausfallschutz erfordern
• Integration mit ABB AF-Serien-Schützen (AF26 bis AF96) für kompakte Motorstarter
• Umgebungen mit Umgebungstemperaturen von -25 °C bis +60 °C

Wichtige technische Daten

• Bemessungsbetriebsstrom: 35 A
• Einstellbereich: 28–35 A
• Bemessungsbetriebsspannung: 690 V AC
• Polzahl: 3
• Auslöseklasse: 10
• Hilfskontakte: 1 NO + 1 NC
• Reset-Typ: manuell und automatisch
• Montage: direkt auf Schütz oder freistehend mit Adapter
• Schutzart: IP20
• Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, CSA C22.2 Nr. 60947-1, CSA C22.2 Nr. 60947-4-1

Empfehlungen

Für optimale Leistung kombinieren Sie das TF42-35 mit ABB AF-Serien-Schützen (AF26 bis AF96), um eine kompakte und zuverlässige Motorstarterlösung zu schaffen.
