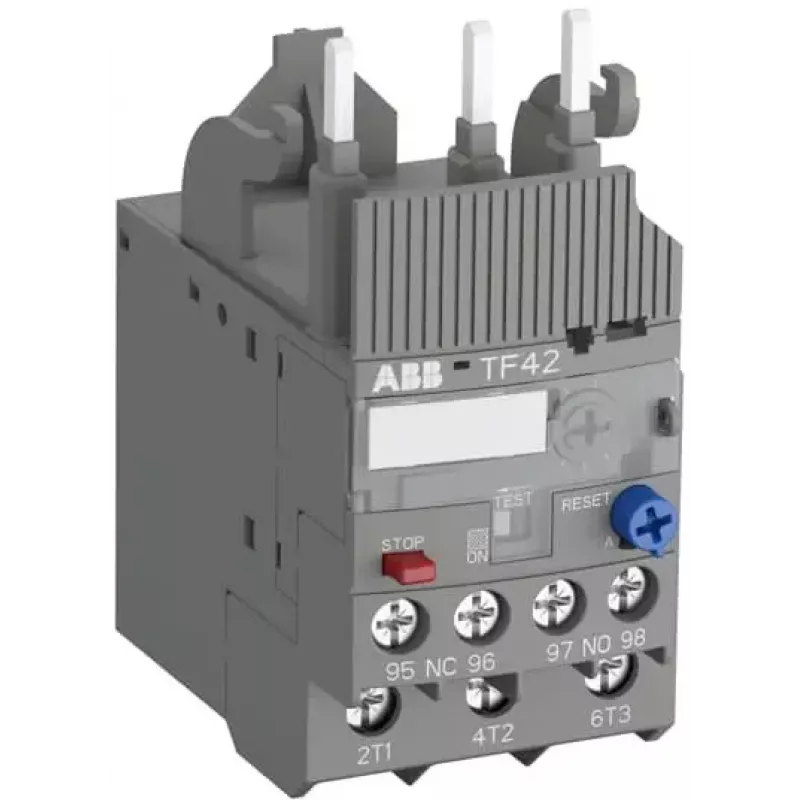

ABB TF42-20 Thermisch-Überlastrelais, 16-20 A, 690 V AC, Klasse 10, 3-polig, 1NO+1NC

Mit einem Bemessungsbetriebsstrombereich von 16–20 A und einer Auslöseklasse 10 bietet das thermische Überlastrelais ABB TF42-20 präzisen Motorschutz in einem kompakten, hutschienenmontierbaren Design. Seine Betriebsspannung von 690 V AC und die Bemessungsstoßspannungsfestigkeit von 6 kV machen es zu einer robusten Wahl für industrielle Schaltschränke.

Überblick

Das TF42-20 ist ein dreipoliges thermisches Überlastrelais, das für die direkte Montage auf ABB-Schützen AF09–AF40 oder für den eigenständigen Einbau entwickelt wurde. Es bietet sowohl manuellen als auch automatischen Reset, Temperaturkompensation von -20 bis +60 °C und Schraubklemmen für sichere Haupt- und Hilfsanschlüsse. Die Hilfskontakte umfassen 1 NO und 1 NC, ausgelegt für AC-15- und DC-13-Betrieb.

Was hervorsticht

• Weiter Einstellbereich von 16–20 A mit Auslöseklasse 10 für schnelle Reaktion auf Überlast.
• Doppelte Reset-Modi und Temperaturkompensation gewährleisten zuverlässigen Betrieb in wechselnden Umgebungen.
• Direkte Montage auf ABB-Schützen der AF-Serie vereinfacht die Montage und reduziert die Verdrahtung.
• IP20-Schutz und Konformität mit IEC/EN 60947-Normen garantieren Sicherheit und Interoperabilität.

Technische Details

• Bemessungsbetriebsstrom: 16–20 A
• Auslöseklasse: 10
• Polzahl: 3
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsisolationsspannung (Ui): 690 V
• Hilfskontakte: 1 NO + 1 NC
• Anschlussart: Schraubklemmen (Haupt- und Hilfsstromkreise)
• Montage: direkte Schützmontage (AF09–AF40) oder eigenständig
• Reset-Typ: manuell und automatisch
• Temperaturkompensation: -20 bis +60 °C
• Schutzart: IP20
• Normen: IEC/EN 60947-1, 60947-4-1, 60947-5-1
• Umgebungstemperatur: -20 bis +60 °C
• Verlustleistung pro Pol: 0,8 W
• Geeignet für Schütze: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Hilfskontakt-Bemessungsdaten: AC-15: 3 A @ 230 V AC; DC-13: 0,25 A @ 125 V DC

Unser Fazit

Das ABB TF42-20 ist ein zuverlässiges thermisches Überlastrelais, das präzisen Schutz, flexible Montage und robuste Konstruktion vereint. Sein weiter Strombereich und die Temperaturkompensation machen es ideal für anspruchsvolle Motorsteuerungsanwendungen.
