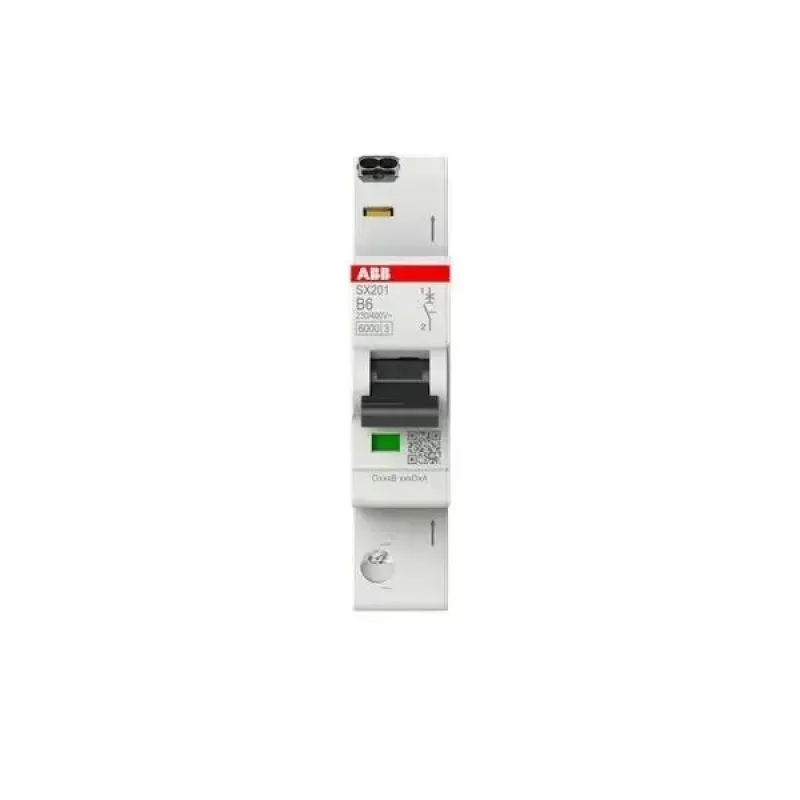

ABB SX201-B6 6 A einpoliger B-Charakteristik Leitungsschutzschalter, 230/400 V AC, 6 kA 2CDS251003R0065

Der ABB SX201-B6 zeichnet sich im kompakten modularen Leitungsschutzsegment durch eine echte 6-kA-Schaltleistung in Kombination mit einem präzisen magnetischen Auslöser der B-Charakteristik aus und ist damit eine zuverlässige erste Verteidigungslinie für Wohn- und leichte Gewerbeverteilungen. Im Gegensatz zu generischen Alternativen ist dieser Leitungsschutzschalter (MCB) nach der vollständigen Norm IEC/EN 60898-1 gefertigt und liefert konstante Leistung über 20.000 elektrische und mechanische Schaltspiele. Seine einpolige 6-A-Bemessung ist ideal für die Absicherung von Beleuchtungsstromkreisen, Steuerleitungen und Schwachstromsteckdosen, bei denen unerwünschtes Auslösen vermieden werden muss, während im Fehlerfall dennoch eine schnelle Abschaltung gewährleistet ist.

Highlights

• Bemessungsstrom 6 A, 1-polig, B-Auslösecharakteristik für standardmäßige induktive Lasten
• Schaltleistung 6 kA bei 230/400 V AC, geeignet für die meisten Haus- und Gewerbeinstallationen
• DIN-Schienen-Montage mit Schraubklemmen für starre Leiter bis 25 mm²
• Schutzart IP20, Energiebegrenzungsklasse 3 und weiter Betriebstemperaturbereich von -25 °C bis +55 °C
• Entspricht IEC/EN 60898-1, gewährleistet Sicherheit und Interoperabilität mit Standard-Verteilereinrichtungen

Im täglichen Einsatz

Der SX201-B6 lässt sich schnell auf Standard-35-mm-DIN-Schienen installieren und belegt nur eine Modulbreite (18 mm). Seine Schraubklemmen bieten eine sichere Verbindung für starre und flexible Leiter und reduzieren das Risiko lockerer Verbindungen im Laufe der Zeit. Der magnetische Auslöser der B-Charakteristik ist so kalibriert, dass er auf Kurzschlussströme zwischen dem 3- und 5-fachen des Bemessungsstroms anspricht, was ihn gut für Stromkreise mit moderaten Einschaltströmen wie LED-Beleuchtungsanordnungen oder kleinen Transformatoren geeignet macht. Mit einer mechanischen Lebensdauer von 20.000 Schaltspielen übertrifft dieser Schutzschalter viele kostengünstigere Alternativen, und seine klare EIN/AUS-Anzeige vereinfacht die Fehlersuche.

Technische Daten

• Marke: ABB
• Modell: SX201-B6
• MPN: 2CDS251003R0065
• EAN: 4053546052480
• Anzahl der Pole: 1P
• Auslösecharakteristik: B
• Bemessungsstrom (In): 6 A
• Bemessungsspannung (Ue): 230/400 V AC
• Bemessungsschaltvermögen (Icn): 6 kA
• Frequenz: 50/60 Hz
• Montageart: DIN-Schiene
• Klemmentyp: Schraubklemmen
• Klemmkapazität (starr): 0,75 - 25 mm²
• Klemmkapazität (flexibel): 0,75 - 16 mm²
• Schutzart: IP20
• Elektrische Lebensdauer: 20.000 Zyklen
• Mechanische Lebensdauer: 20.000 Zyklen
• Normen: IEC/EN 60898-1
• Energiebegrenzungsklasse: 3
• Betriebstemperaturbereich: -25 bis +55 °C
• Isolationsspannung (Ui): 440 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV

Abschließende Bemerkung

Für Installateure und Schaltschrankbauer, die bewährte Zuverlässigkeit und unkomplizierte Integration schätzen, bietet der ABB SX201-B6 die von einem Weltmarktführer für elektrische Schutzgeräte erwartete Leistung – ohne unnötige Komplexität oder Kosten.
