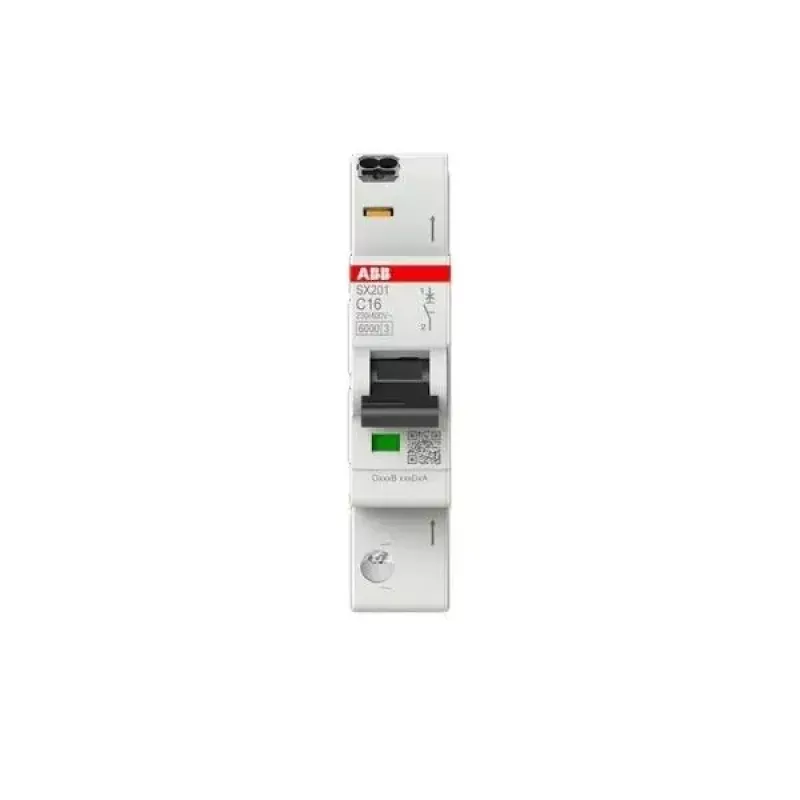

ABB SX201-C16 Flexline Leitungsschutzschalter 1P 16A C-Charakteristik 6kA 2CDS251003R0164

Der ABB SX201-C16 Flexline ist ein Leitungsschutzschalter (MCB) mit 1 Pol, bemessen für 16 A und einer Auslösecharakteristik C. Er bietet zuverlässigen Schutz gegen Überlast und Kurzschluss in elektrischen Installationen von Wohn- und Gewerbegebäuden, mit einem Schaltvermögen von 6 kA.

Vorteile

Dieser MCB bietet präzisen Schutz mit C-Charakteristik, geeignet für Stromkreise mit mäßigen Einschaltströmen. Sein kompaktes Design und die DIN-Schienen-Montage ermöglichen eine einfache Installation in Verteilerkästen. Die Schraubklemmen nehmen Leiter von 0,75 bis 25 mm² auf und gewährleisten sichere Verbindungen.

Geeignet für

• Schutz von Beleuchtungs- und Steckdosenstromkreisen in Wohngebäuden
• Steuerstromkreise und kleine Motoren mit mäßigen Anlaufströmen
• Einsatz in Verteilerkästen und Unterverteilungen

Hauptspezifikationen

• Polzahl: 1P
• Bemessungsstrom: 16 A
• Auslösecharakteristik: C
• Bemessungskurzschluss-Schaltvermögen: 6 kA
• Bemessungsbetriebsspannung: 230/400 V AC
• Bemessungsfrequenz: 50/60 Hz
• Montageart: DIN-Schiene
• Klemmenart: Schraubklemmen
• Klemmenkapazität: 0,75 - 25 mm² (starr und flexibel)
• Schutzart: IP20
• Norm: IEC/EN 60898-1
• Energiebegrenzungsklasse: 3
• Elektrische Lebensdauer: 10000 AC-Zyklen
• Mechanische Lebensdauer: 20000 Zyklen
• Umgebungslufttemperatur: -25 bis +55 °C
• Produktserie: S200

Empfehlungen

Für Stromkreise mit höheren Einschaltströmen ziehen Sie einen Leitungsschutzschalter mit D-Charakteristik in Betracht. Konsultieren Sie stets einen qualifizierten Elektriker für die Installation und stellen Sie die Einhaltung der örtlichen Vorschriften sicher.
