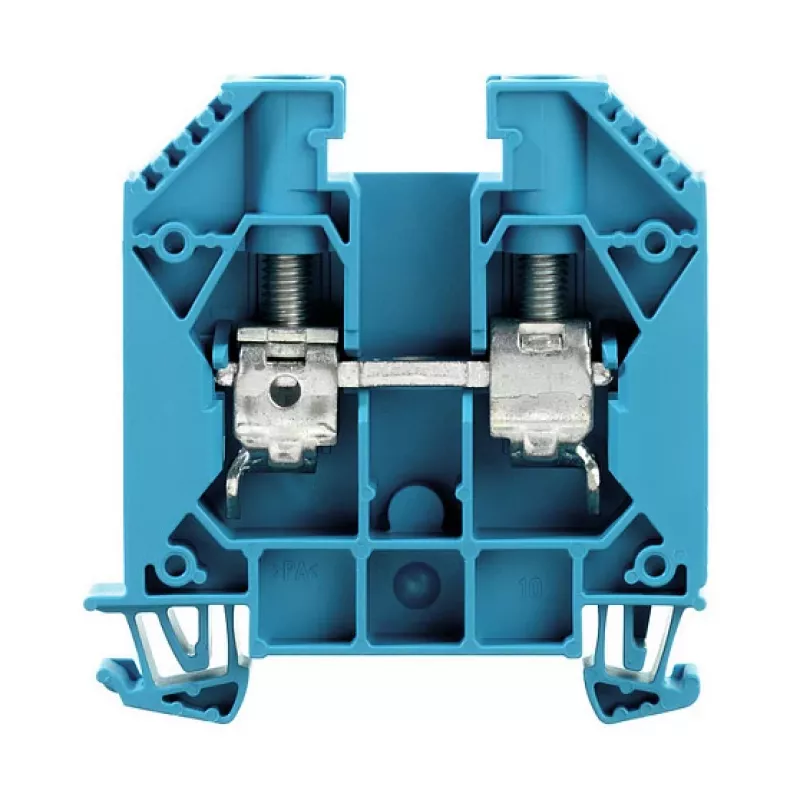

Weidmüller WDU 16 blauer Durchgangsklemmenblock 60x11,9x63 mm

Der blaue Durchgangsklemmenblock Weidmüller WDU 16 ist eine hochwertige Schraubanschlussklemme für zuverlässige und sichere Verdrahtung in industriellen Anwendungen. Mit einem Nennquerschnitt von 16 mm² und einem maximal anschließbaren Leiterquerschnitt von 25 mm² (flexibel mit Aderendhülse) verarbeitet er Ströme bis zu 76 A und Spannungen bis zu 1000 V (IEC). Das blaue Isoliergehäuse besteht aus Wemid, einem selbstverlöschenden Material mit Brennbarkeitsklasse V-0 (UL 94). Es arbeitet in einem weiten Temperaturbereich von -50 °C bis +120 °C und eignet sich daher für anspruchsvolle Umgebungen.

Vorteile

Robuste Schraubverbindung gewährleistet einen sicheren und wartungsfreien elektrischen Anschluss. Das kompakte Design (60x11,9x63 mm) spart Platz auf der Hutschiene. Zertifiziert nach internationalen Normen wie IEC 60947-7-1, UL, CSA, ATEX, GL, DNV, LR, RINA, ABS und BV für weltweite Akzeptanz.

Geeignet für

• Industrielle Schalttafeln
• Stromverteilungssysteme
• Bahn- und Marineanwendungen
• Automatisierungs- und Prozesssteuerung

Wichtige Spezifikationen

• Anschlusstechnik: Schraubanschluss
• Nennquerschnitt: 16 mm²
• Max. Leiterquerschnitt (flexibel mit Aderendhülse): 25 mm²
• Bemessungsspannung (IEC): 1000 V
• Bemessungsstrom (IEC): 76 A
• Anzahl der Anschlüsse: 2
• Anzahl der Potentiale: 1
• Befestigungsart: Hutschiene TS 35
• Farbe: Blau
• Isolierstoff: Wemid
• Betriebstemperatur: -50 °C bis +120 °C
• Abisolierlänge: 18 mm
• Schraubengröße: M5
• Anzugsdrehmoment: 2,5 - 3 Nm
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Brennbarkeitsklasse (UL 94): V-0
• Normen: IEC 60947-7-1, UL, CSA, ATEX, GL, DNV, LR, RINA, ABS, BV

Empfehlungen

Für optimale Leistung mit geeigneten Aderendhülsen verwenden und das richtige Anzugsdrehmoment sicherstellen. Geeignet für den Einsatz in explosionsgefährdeten Bereichen (ATEX-zertifiziert).
