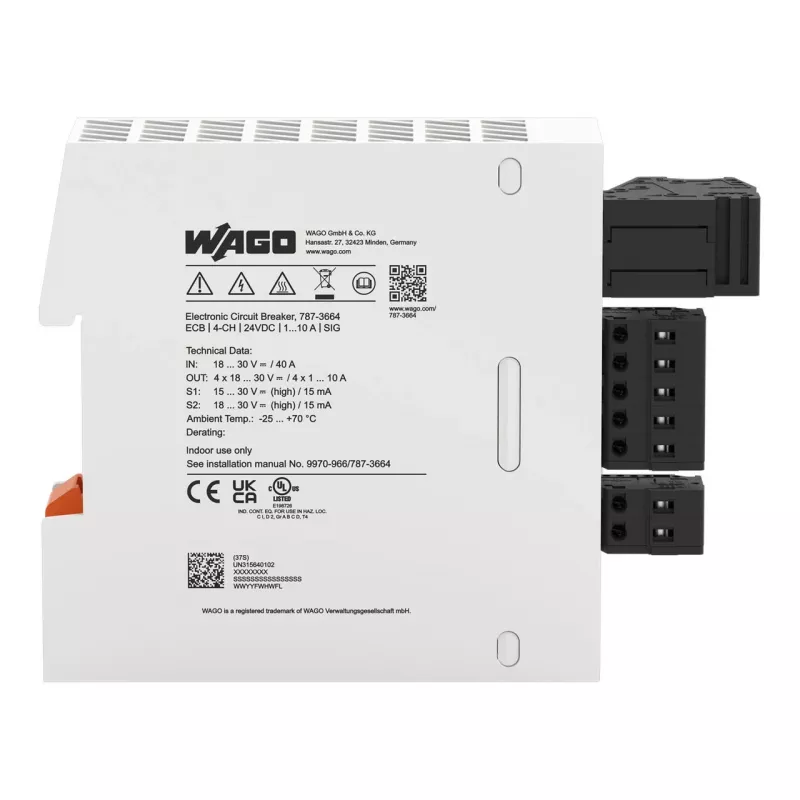

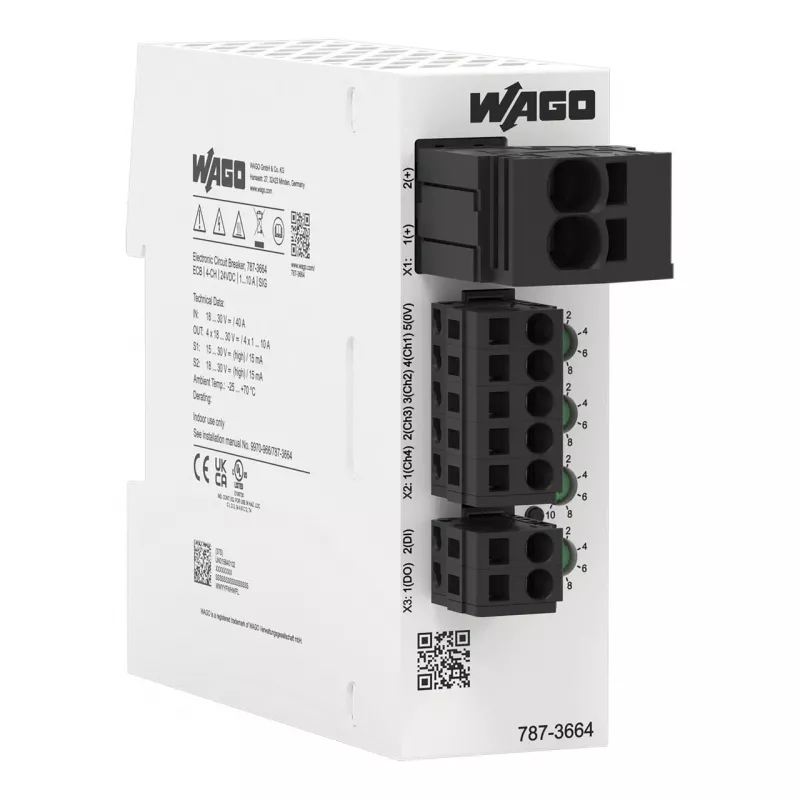

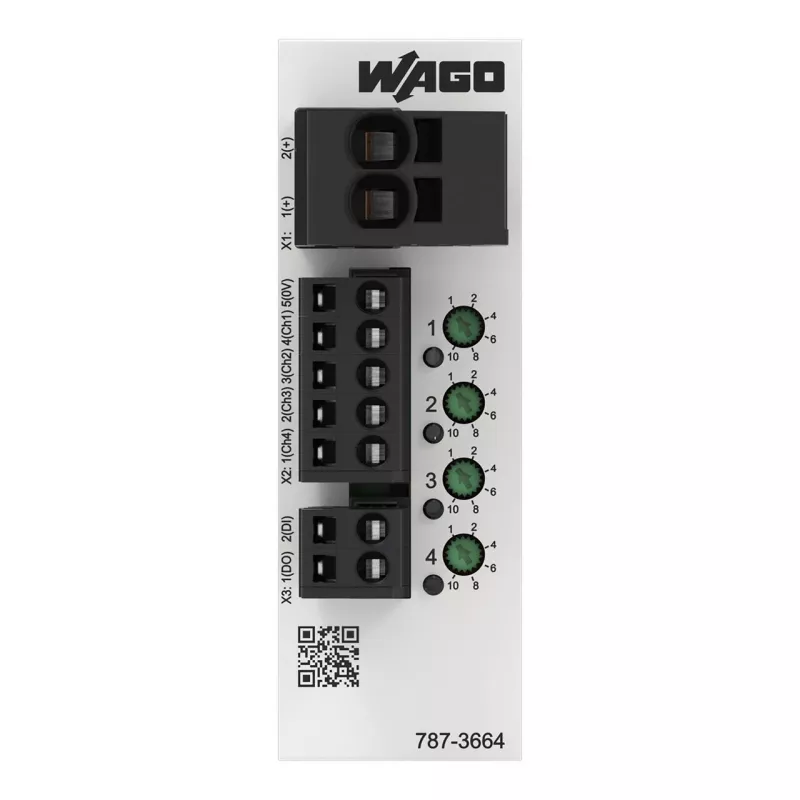

WAGO 787-3664 Elektronischer Leitungsschutzschalter 4-Kanal 24 V DC

Der WAGO 787-3664 ist ein 4-kanaliger elektronischer Leitungsschutzschalter für 24 V DC-Anwendungen. Er bietet selektiven Überstromschutz für jeden Ausgangskanal mit einstellbaren Stromgrenzen von 0,5 A bis 6 A pro Kanal und einem Gesamtausgangsstrom von bis zu 24 A. Dieses Gerät eignet sich ideal zum Schutz von Steuerkreisen, Sensoren, Aktoren und anderen DC-Lasten in der industriellen Automatisierung und Gebäudeinfrastruktur.

Vorteile

• Selektiver Schutz: Jeder Kanal löst unabhängig aus und minimiert Ausfallzeiten.
• Einstellbarer Strom pro Kanal: Flexible Konfiguration für verschiedene Lasten.
• Fernreset und manueller Reset: Bequeme Bedienung und Integration.
• Push-in CAGE CLAMP®-Anschlusstechnik: Schnelle, werkzeuglose Verdrahtung.
• Kompakte Hutschienenmontage: Spart Platz in Schaltschränken.

Geeignet für

• Industrielle Schalttafeln
• Gebäudeautomationssysteme
• Maschinenbau
• Prozesssteuerung
• 24 V DC-Verteilungen

Wichtige Spezifikationen

• Anzahl der Kanäle: 4
• Nenneingangsspannung: 24 V DC
• Nennausgangsspannung: 24 V DC
• Ausgangsstrombereich pro Kanal: 0,5 A ... 6 A (einstellbar)
• Gesamtausgangsstrom: Max. 24 A
• Schutzprinzip: Elektronisch, selektiv
• Montageart: Hutschiene (TS 35)
• Anschlusstechnik: Push-in CAGE CLAMP®
• Leiterquerschnitt: 0,25 - 6 mm² (24 - 10 AWG)
• Betriebstemperatur: -25 ... +70 °C
• Statusanzeige: LED pro Kanal (grün/rot)
• Reset-Funktion: Manueller Taster, Fernsteuereingang
• Max. Verlustleistung: 12 W (bei 24 A gesamt)
• Kurzschlussstrombelastbarkeit (SCCR): 100 A
• Schutzart: IP20
• Zulassungen: CE, cULus (UL 508, CSA C22.2 Nr. 14)

Empfehlungen

Für optimale Leistung verwenden Sie eine externe 25 A-Sicherung auf der Eingangsseite bei Betrieb mit 24 V DC. Sorgen Sie für ausreichende Belüftung und überschreiten Sie nicht den Gesamtausgangsstrom von 24 A.
