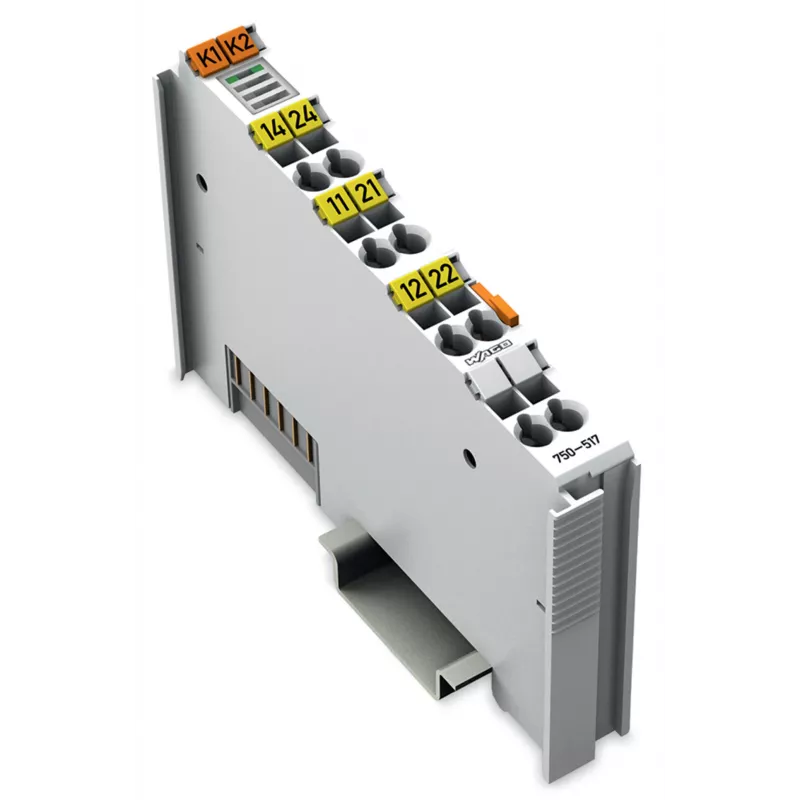

WAGO 750-517 - 2-Kanal Relaisausgangsmodul, 1,5 kV Isolation, 24 VDC, Hutschiene

Das WAGO 750-517 ist ein 2-Kanal Relaisausgangsmodul für das WAGO I/O System 750. Es ermöglicht zuverlässiges Schalten von Lasten bis 250 VAC / 30 VDC und 2 A pro Kanal, mit galvanischer Trennung von 1,5 kV zwischen System und Feld. Das Modul verfügt über Schließerkontakte (NO) und Status-LEDs pro Kanal für einfache Diagnose. Es wird über den Systembus versorgt und benötigt keine Konfiguration, ideal für einfache Ein-/Aus-Steuerungen in der industriellen Automatisierung.

Vorteile

Kompaktes Design spart Platz auf der Hutschiene; hohe Schaltspannungs- und Stromfähigkeit; robuste 1,5 kV Isolation gewährleistet Sicherheit; LED-Statusanzeige vereinfacht Fehlersuche; steckbare CAGE CLAMP®-Anschlüsse für schnelle Verdrahtung; keine Konfiguration erforderlich reduziert Einrichtungszeit.

Geeignet für

• Industrielle Schaltschränke
• Gebäudeautomation
• Prozessleitsysteme
• Maschinensteuerung
• Schalten von Motoren, Ventilen und Beleuchtung

Wichtige Spezifikationen

• Anzahl Kanäle: 2
• Ausgangstyp: Relais (Schließer)
• Max. Schaltspannung: 250 VAC / 30 VDC
• Max. Schaltstrom: 2 A pro Kanal
• Isolationsspannung: 1,5 kV (System/Feld)
• Versorgungsspannung (System): 24 VDC
• Leistungsaufnahme: 30 mA typ.
• Anschlusstechnik: CAGE CLAMP®
• Betriebstemperatur: 0 bis +55 °C
• Lagertemperatur: -25 bis +85 °C
• Relative Luftfeuchte: 0 bis 95 % (nicht kondensierend)
• Montageart: Hutschiene
• Schutzart: IP20
• Abmessungen (B x H x T): 12 x 100 x 69,8 mm

Empfehlungen

Für optimale Leistung verwenden Sie WAGO 750-Serien Buskoppler und Spannungsversorgungsmodule. Achten Sie auf ordnungsgemäße Hutschienenmontage und beachten Sie die Derating-Richtlinien für hohe Umgebungstemperaturen.
