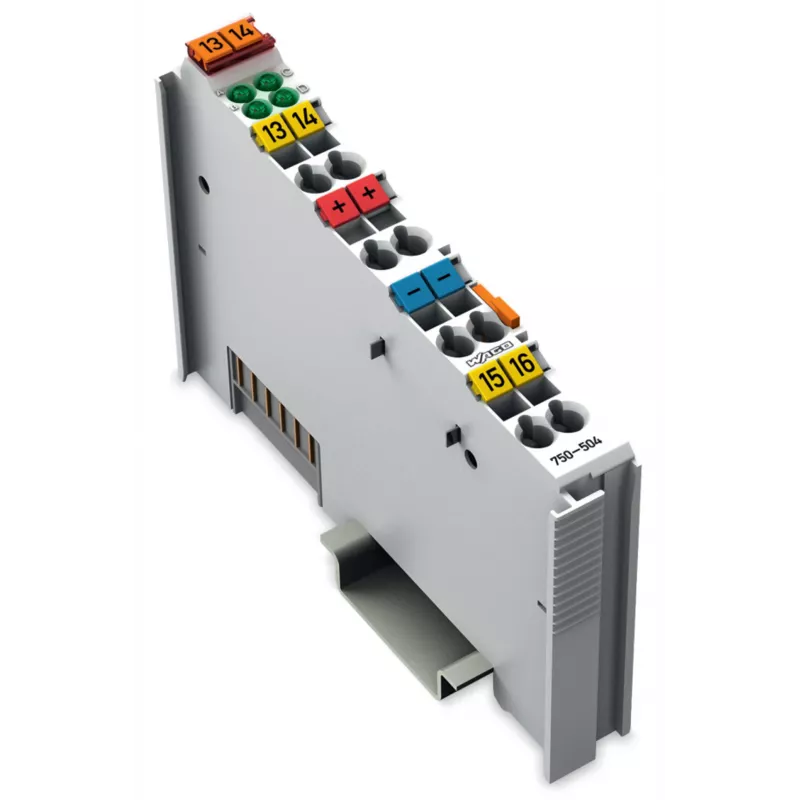

WAGO 750-504 Digitalausgangsmodul, 4 Kanäle, 24 VDC, 0,5 A, CAGE CLAMP, Hutschiene

Das WAGO 750-504 ist ein leistungsstarkes Digitalausgangsmodul für das WAGO-I/O-SYSTEM 750. Es verfügt über 4 sourcing (PNP) Ausgänge mit einem maximalen Ausgangsstrom von 0,5 A pro Kanal und einem Gesamtausgangsstrom von 2 A. Das Modul arbeitet mit 24 VDC und bietet zuverlässiges Schalten für industrielle Automatisierungsanwendungen. Mit der CAGE CLAMP®-Anschlusstechnik gewährleistet es eine sichere und wartungsfreie Verdrahtung. Das Modul verfügt über Kurzschluss- und Überlastschutz, Status-LEDs für jeden Kanal und ist mit IP20 für den Einsatz in Schaltschränken ausgelegt.

Vorteile

Kompaktes Design mit 12 mm Breite spart Platz auf der Hutschiene. Integrierte Schutzfunktionen erhöhen die Systemzuverlässigkeit. Einfache Verdrahtung mit CAGE CLAMP®-Technologie reduziert die Installationszeit. LED-Anzeigen bieten eine schnelle visuelle Statusrückmeldung.

Geeignet für

• Industrielle Automatisierungs- und Steuerungssysteme
• Gebäudeautomation
• Prozesssteuerung
• Maschinensteuerung

Wichtige Spezifikationen

• Modulfunktion: Digitalausgang
• Anzahl der Ausgänge: 4
• Ausgangstyp: Sourcing (PNP)
• Ausgangsspannung: 24 VDC
• Max. Ausgangsstrom pro Kanal: 0,5 A
• Gesamtausgangsstrom: 2 A
• Anschlusstechnik: CAGE CLAMP®
• Systemkompatibilität: WAGO-I/O-SYSTEM 750
• Isolationsspannung: 500 V (System/Feld)
• Interner Stromverbrauch: 25 mA
• Verdrahtungsart: 2-Leiter
• Betriebstemperatur: 0 bis 55 °C
• Relative Luftfeuchtigkeit: 0 bis 95 % (nicht kondensierend)
• Montageart: Hutschiene
• Schutzart: IP20
• Kurzschlussschutz: Ja
• Überlastschutz: Ja
• Statusanzeigen: LED (für jeden Kanal und Modulstatus)
• Abmessungen (B x H x T): 12 x 100 x 69,8 mm

Empfehlungen

Für optimale Leistung verwenden Sie das Modul mit WAGO-Netzteilen und Buskopplermodulen. Achten Sie auf ordnungsgemäße Hutschienenmontage und beachten Sie die Umgebungstemperaturgrenzen.
