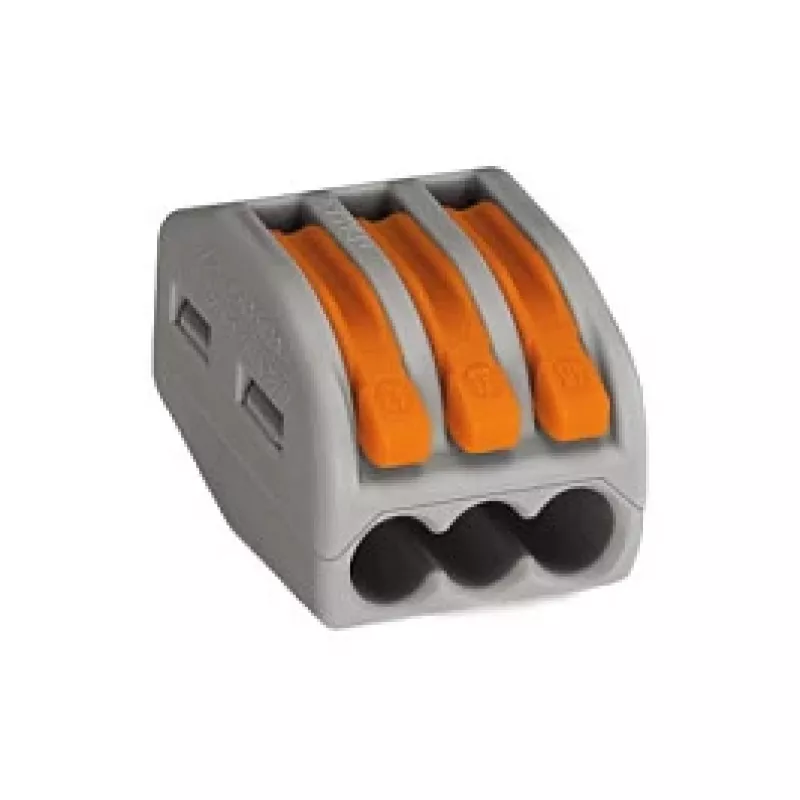

WAGO 222-413 3-Leiter Hebel-Spleißverbinder, 32 A, 400 V, grau/orange

Der WAGO 222-413 ist ein kompakter, hebelbetätigter Spleißverbinder für die schnelle und werkzeuglose Verdrahtung von massiven, mehrdrähtigen und feindrähtigen Leitern. Mit 3 Leitern und einem Nennstrom von 32 A bei 400 V ist er ideal für Abzweigdosen, Beleuchtungsinstallationen und industrielle Schaltschränke. Das transparente Gehäuse ermöglicht eine Sichtprüfung der Verbindung, während der orangefarbene Hebel den offenen/geschlossenen Zustand deutlich anzeigt.

Vorteile

Die Hebelbetätigung macht Werkzeuge überflüssig und reduziert die Installationszeit. Die CAGE CLAMP®-Anschlusstechnik sorgt für eine gasdichte, vibrationssichere Verbindung. Der seitliche Leitereingang vereinfacht das Einführen der Leiter. Das kompakte Design spart Platz in Abzweigdosen.

Geeignet für

• Abzweig- und Verteilerdosen
• Beleuchtungs- und Leuchtenanschlüsse
• Industrielle Steuerungs- und Automatisierungssysteme
• Elektroinstallationen in Wohn- und Gewerbegebäuden

Technische Daten

• Anzahl der Leiter: 3
• Bemessungsspannung: 400 V
• Bemessungsstrom: 32 A
• Massivleiterquerschnitt: 0,08 - 2,5 mm² (28 - 12 AWG)
• Mehrdrähtiger Leiterquerschnitt: 0,08 - 2,5 mm² (28 - 12 AWG)
• Feindrähtiger Leiterquerschnitt: 0,08 - 4 mm² (28 - 12 AWG)
• Abisolierlänge: 9 - 10 mm
• Farbe: Grau / Orange
• Isolierstoff: Polycarbonat (PC)
• Kontaktmaterial: Kupfer
• Betriebstemperatur: -20 bis +85 °C
• Brennbarkeitsklasse: UL 94 V-2
• Zulassungen: ENEC, UL, CSA, KEMA-KEUR

Empfehlungen

Für beste Ergebnisse verwenden Sie vorkonfektionierte WAGO-Leiter oder isolieren Sie auf 9-10 mm ab. Stellen Sie sicher, dass der Hebel nach dem Einführen vollständig geschlossen ist. Geeignet für massive und mehrdrähtige Drähte bis 2,5 mm² und feindrähtige bis 4 mm².
