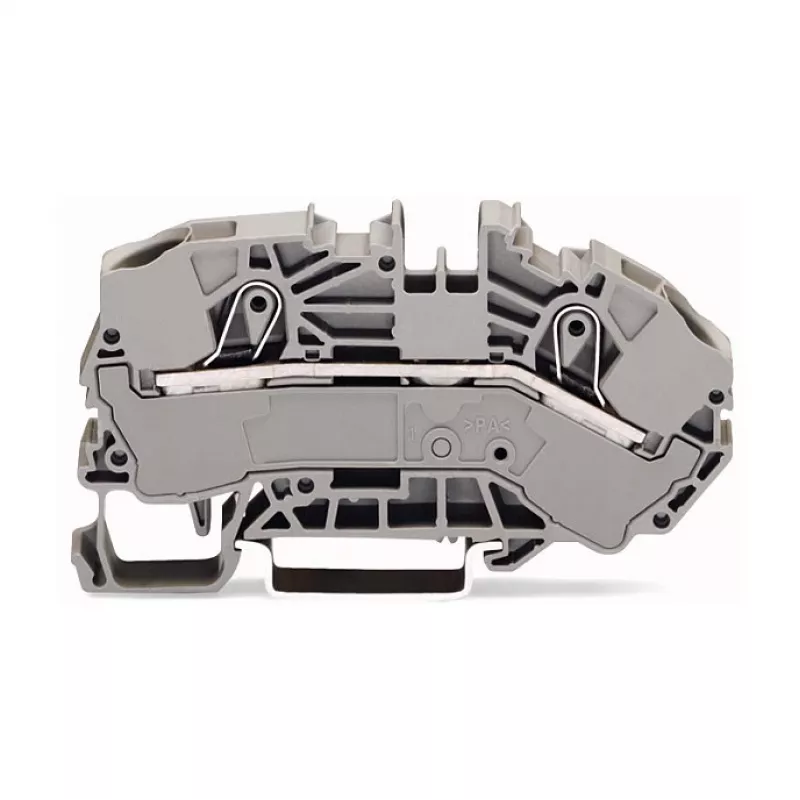

WAGO 2016-7601 Durchgangsklemme, 2-Leiter, 16 mm², 800 V, grau

Die WAGO 2016-7601 ist eine hochwertige Durchgangsklemme für zuverlässige und wartungsfreie elektrische Verbindungen. Mit kompaktem Design und Push-in-Betätigung ermöglicht sie eine schnelle und sichere Verdrahtung in industriellen Anwendungen. Ausgelegt für 800 V und 76 A, ist diese Klemme für eine Vielzahl von Energieverteilungs- und Steuerungssystemen geeignet.

Vorteile

Die Push-in CAGE CLAMP®-Technologie ermöglicht werkzeugloses Anschließen von massiven und feindrähtigen Leitern und spart Installationszeit. Die kompakte Breite von 12 mm erlaubt eine hochdichte Verdrahtung auf DIN-35-Schienen. Das Gehäuse aus Polyamid bietet hervorragende Isolierung und Langlebigkeit in rauen Umgebungen.

Geeignet für

• Industrielle Schaltschränke
• Gebäudeautomation
• Energieverteilungssysteme
• Maschinenverdrahtung

Wichtige technische Daten

• Anzahl der Leiter: 2
• Anschlussart: CAGE CLAMP®
• Betätigung: Push-in
• Nennquerschnitt: 16 mm² (AWG 6)
• Bemessungsspannung (EN): 800 V
• Bemessungsstoßspannung: 8 kV
• Bemessungsstrom (EN): 76 A
• Massivleiterbereich: 0,5 … 25 mm² / 20 … 4 AWG
• Feindrähtiger Leiterbereich: 0,5 … 16 mm² / 20 … 6 AWG
• Feinstdrähtiger Leiterbereich: 0,5 … 16 mm² / 20 … 6 AWG
• Abisolierlänge: 20 … 22 mm
• Montageart: DIN-35-Schiene
• Farbe: Grau
• Isolierstoff: Polyamid (PA)
• Anzahl der Potentiale: 1
• Anzahl der Ebenen: 1
• Verschmutzungsgrad: 3
• Betriebstemperatur: -35 … +85 °C

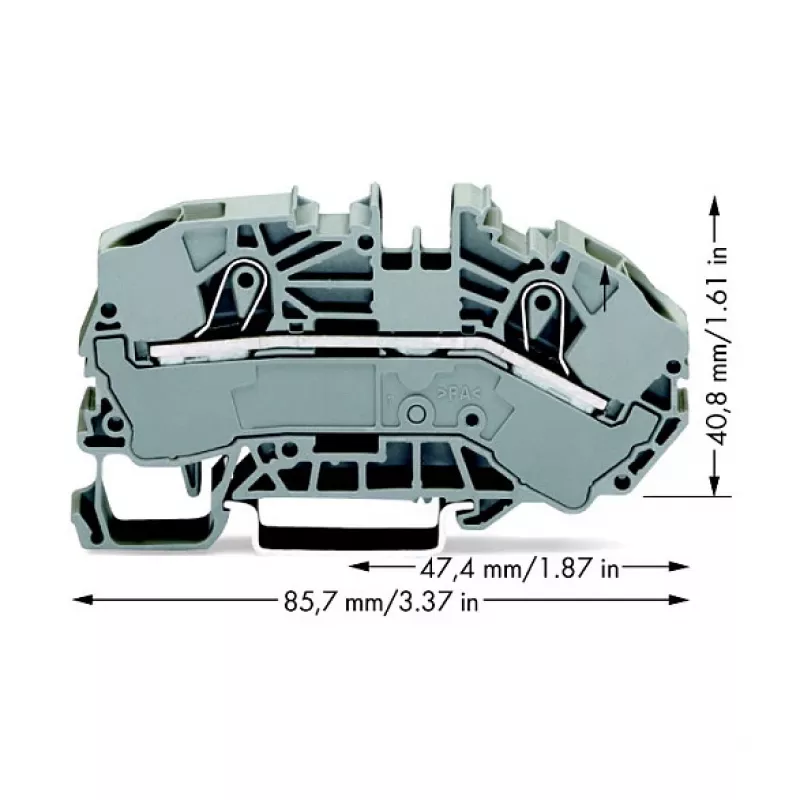

• Abmessungen (B x H x T): 12 mm x 85,7 mm x 40,8 mm

Empfehlungen

Für optimale Leistung verwenden Sie WAGO-Markierungsstreifen und Zubehör. Achten Sie auf die richtige Abisolierlänge und Leitereinführung für sichere Verbindungen.
