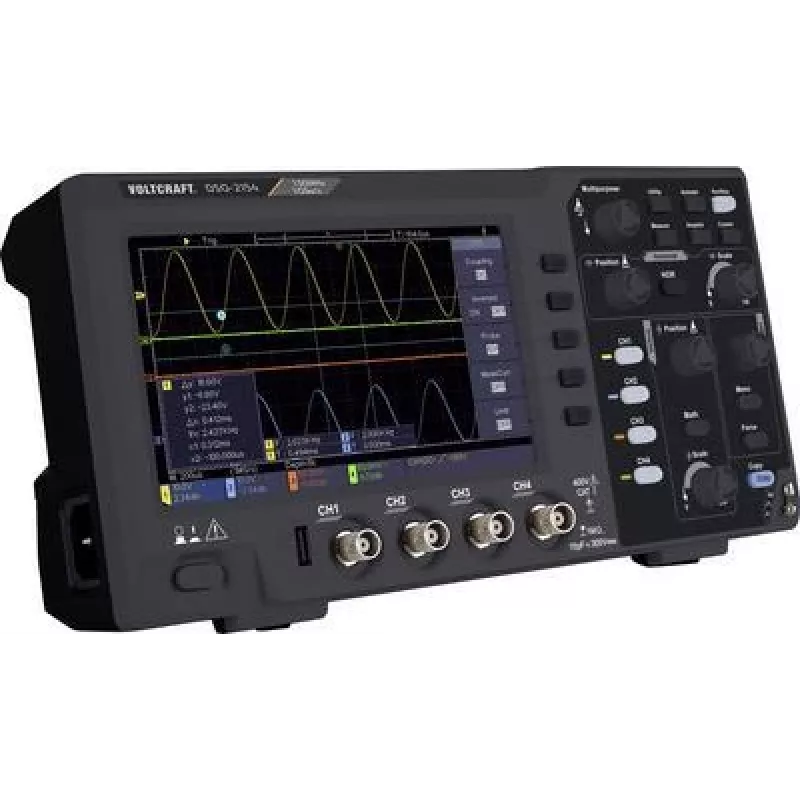

VOLTCRAFT DSO-2154 Digitales Oszilloskop 150 MHz 4-Kanal 1 GSa/s 80 kpts 8 Bit DSO VC-11954580

Das Debuggen komplexer elektronischer Schaltungen erfordert eine präzise Mehrkanal-Signalanalyse. Das digitale Speicheroszilloskop VOLTCRAFT DSO-2154 bietet 150 MHz Bandbreite über vier Kanäle und erfasst schnelle Transienten mit einer Echtzeit-Abtastrate von 1 GSa/s. Sein 7-Zoll-Farbdisplay und die Speichertiefe von 80 kpts machen es zu einem zuverlässigen Laborbegleiter für Embedded-Entwicklung, Leistungselektronik und Ausbildungslabore.

Für wen ist es geeignet

Ingenieure, Techniker und fortgeschrittene Hobbyisten, die ein zuverlässiges vierkanaliges DSO für Mixed-Signal-Debugging, Protokollanalyse oder Wellenformdokumentation benötigen. Es eignet sich sowohl für F&E-Labore als auch für universitäre Lehrumgebungen, in denen präzise Messungen und USB-Konnektivität unerlässlich sind.

Hauptmerkmale

• 150 MHz Bandbreite und 1 GSa/s Echtzeit-Abtastung auf allen vier Kanälen
• 80 kpts Speichertiefe erfasst lange Signalsequenzen ohne Verlust
• 8-Bit vertikale Auflösung mit 5 mV/div bis 5 V/div Empfindlichkeit
• 7-Zoll-TFT-Display (800 x 480 Pixel) für klare Wellenformdarstellung
• 32 automatische Messungen, einschließlich Frequenz, Periode und Anstiegszeit
• Mehrere Trigger-Modi: Flanke, Puls, Video, Flanke, Wechsel und Verzögerung
• USB-Host- und Geräteanschlüsse für Datenexport und PC-Steuerung
• Kompakte Laborstellfläche mit universellem 100–240 V AC Netzeingang

Spezifikationen

• Bandbreite: 150 MHz
• Kanäle: 4
• Echtzeit-Abtastrate: 1 GSa/s
• Speichertiefe: 80 kpts
• Vertikale Auflösung: 8 Bit
• Anstiegszeit: < 2,3 ns
• Eingangsimpedanz: 1 MΩ || 15 pF
• Vertikale Empfindlichkeit: 5 mV/div – 5 V/div
• Zeitbasis: 5 ns/div – 1000 s/div
• Display: 7-Zoll-Farb-TFT, 800 x 480 Pixel
• Konnektivität: USB-Host, USB-Gerät
• Stromversorgung: 100–240 V AC, 50/60 Hz
• Produktfarbe: Schwarz

Tipps

Verwenden Sie den USB-Geräteanschluss mit PC-Software, um Wellenformen für Berichte oder weitere Analysen zu speichern. Halten Sie bei Hochfrequenzsignalen die Tastkopfleitungen kurz und verwenden Sie die 10x-Abschwächung, um die Belastung zu reduzieren. Der Wechsel-Trigger-Modus ist praktisch, wenn Sie zwei unabhängige Signale auf verschiedenen Kanälen vergleichen.
