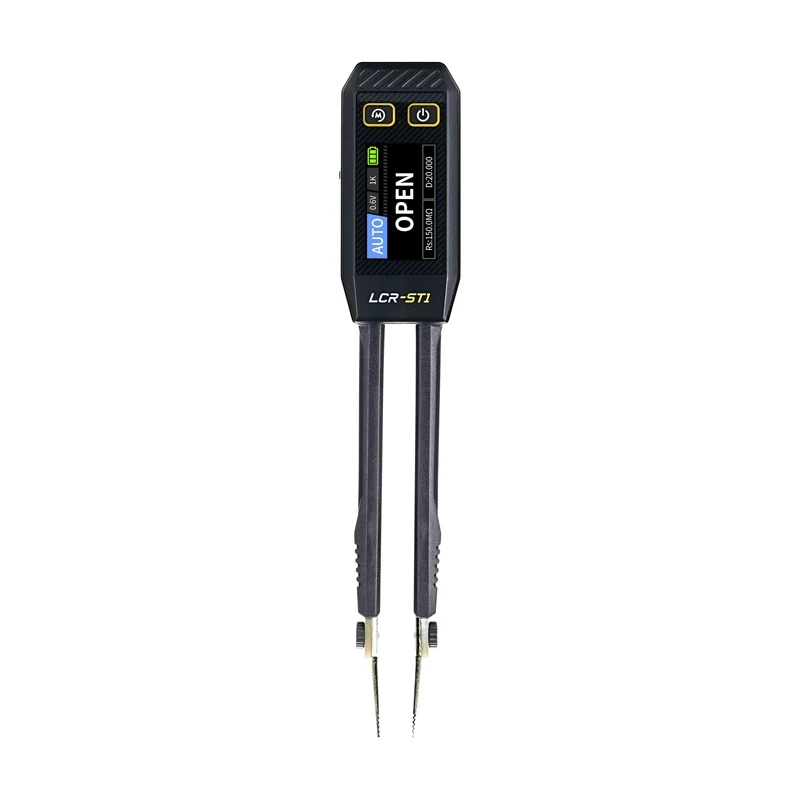

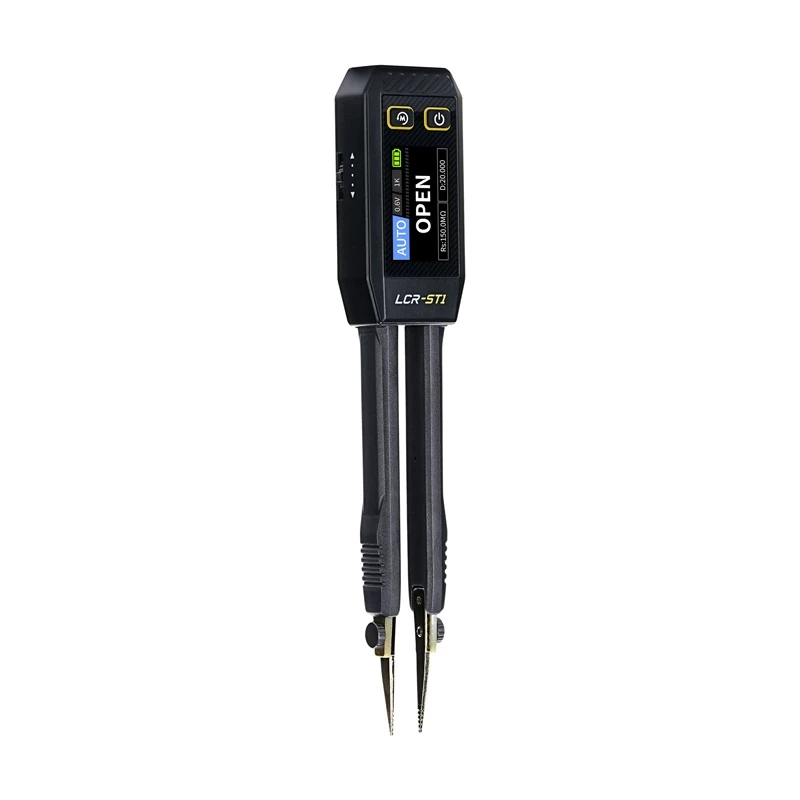

Digitales Pinzetten-LCR-Messgerät Fnirsi LCR-ST1 – handlicher LCR-Tester für SMD-Bauteile

Das FNIRSI LCR-ST1 ist ein kompaktes, handliches digitales Pinzetten-LCR-Messgerät zur schnellen Prüfung von oberflächenmontierten und kleinen elektronischen Bauteilen. Es misst Widerstand, Kapazität, Induktivität, ESR und führt Dioden- und Durchgangsprüfungen durch. Das Gerät bietet drei Testfrequenzen (100 Hz, 1 kHz, 10 kHz), zwei Prüfspannungspegel (0,3 V und 0,6 V RMS), austauschbare vergoldete Pinzettenspitzen und eine USB-C-Schnittstelle zum Laden und für den Datenexport. Das Messgerät eignet sich für Labor-, Service- und Produktionsumgebungen, in denen eine schnelle, zerstörungsfreie Bauteildiagnose erforderlich ist.

Vorteile

Das Messgerät verfügt über eine automatische Bauteilerkennung, die primäre und sekundäre Parameter anzeigt, ohne dass manuell umgeschaltet werden muss. Es zeigt erweiterte Parameter wie Qualitätsfaktor (Q), Verlustfaktor (D), Impedanz (Z), Reaktanz (X) und Ersatzserienwiderstand (ESR) an. Ein 1,14-Zoll-Farbdisplay zeigt gleichzeitig zwei Messparameter an, während intuitive Bedienelemente, ein seitliches Einstellrad und eine Datenspeicherung mit USB-Export den Arbeitsablauf verbessern. Austauschbare gerade und gebogene Spitzen sowie ein integrierter Magnet erhöhen die Vielseitigkeit und den Komfort in engen oder metallischen Arbeitsbereichen.

Geeignet für

• Wartung und Reparatur von elektronischen Geräten und SMD-Bauteilen
• Bauteileidentifikation und Sortierung in der Produktion und Prototypenentwicklung
• Tischprüfungen in Elektroniklaboren und Werkstätten

Technische Daten

• Anzeige: 1,14-Zoll-Farbbildschirm
• Gemessene Parameter: R, L, C, ESR, Q, D, Z, X, Diodentest, Durchgang
• Testfrequenzen: 100 Hz, 1 kHz, 10 kHz
• Prüfspannungspegel: 0,3 V und 0,6 V RMS
• Kapazitätsmessbereich: 1 pF bis 22 mF (Bereiche und Genauigkeiten variieren je nach Frequenz)
• Induktivitätsmessbereich: 1 µH bis 10 H (Bereiche und Genauigkeiten variieren je nach Frequenz)
• Widerstandsmessbereich: 10 mΩ bis 10 MΩ (Bereiche und Genauigkeiten variieren je nach Frequenz)
• Stromversorgung: 250-mAh-Lithium-Ionen-Akku, USB-C-Ladefunktion (5 V, 1 A)
• Abmessungen: 28 × 19 × 150 mm; Gewicht: 41 g

Verwendung

Schalten Sie das Messgerät ein und verbinden Sie es mit dem USB-C-Kabel, wenn ein Aufladen erforderlich ist. Öffnen Sie die Pinzettenspitzen, platzieren Sie das SMD-Bauteil zwischen den vergoldeten Kontakten und lassen Sie das Gerät automatisch den Bauteiltyp erkennen; die Haupt- und Hilfsmessparameter werden auf dem Bildschirm angezeigt. Verwenden Sie das seitliche Einstellrad und die Tasten an der Vorderseite, um die Anzeigeoptionen zu ändern, die Frequenz auszuwählen oder Messwerte bei Bedarf zu sperren. Speichern Sie Messungen im Speicher und exportieren Sie die aufgezeichneten Daten über die USB-Verbindung zur weiteren Analyse auf einen Computer.

Empfehlungen

Für genaue Ergebnisse sorgen Sie für saubere Kontaktflächen an den Bauteilanschlüssen und den Pinzettenspitzen; vermeiden Sie Messungen an unter Spannung stehenden Stromkreisen. Wählen Sie eine geeignete Testfrequenz für die jeweilige Bauteilklasse (höhere Frequenzen für kleine Kapazitäten und Induktivitäten). Laden Sie den internen Akku vor längerem Gebrauch auf und verwenden Sie den Magnetständer, um das Messgerät bei Bedarf auf Metalloberflächen zu befestigen.
