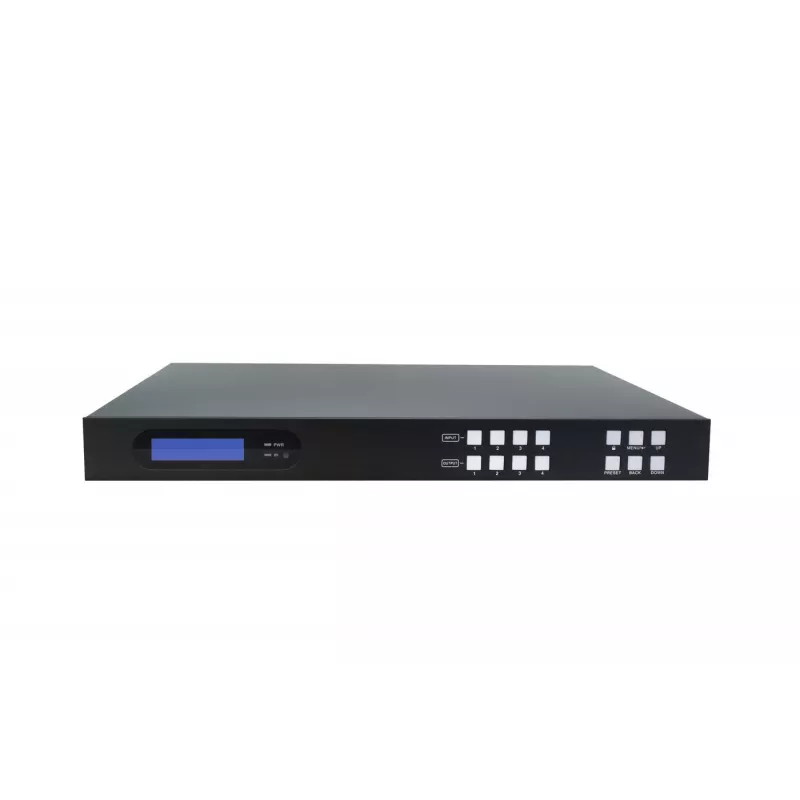

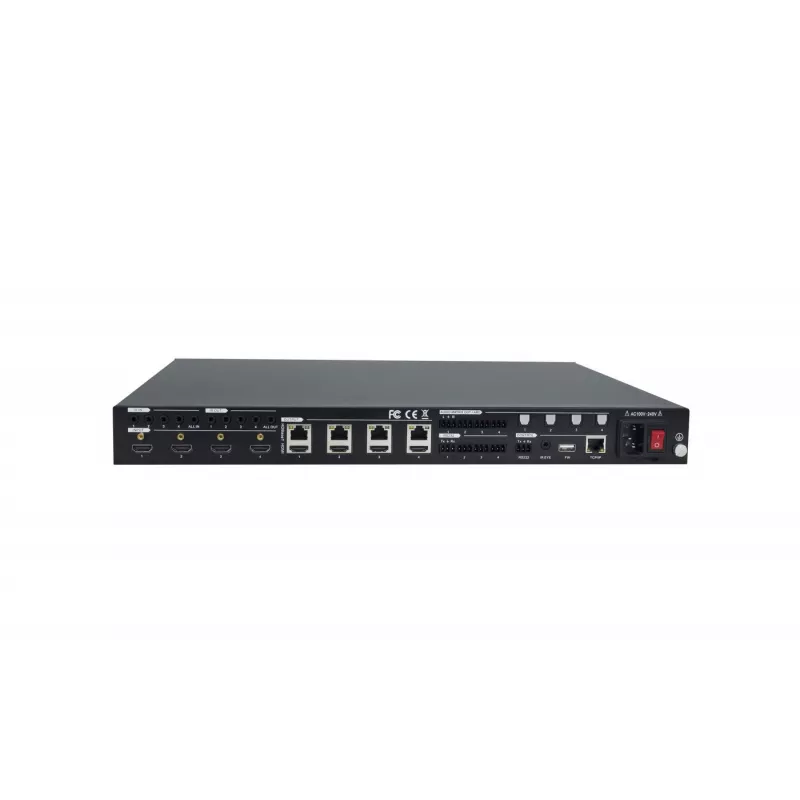

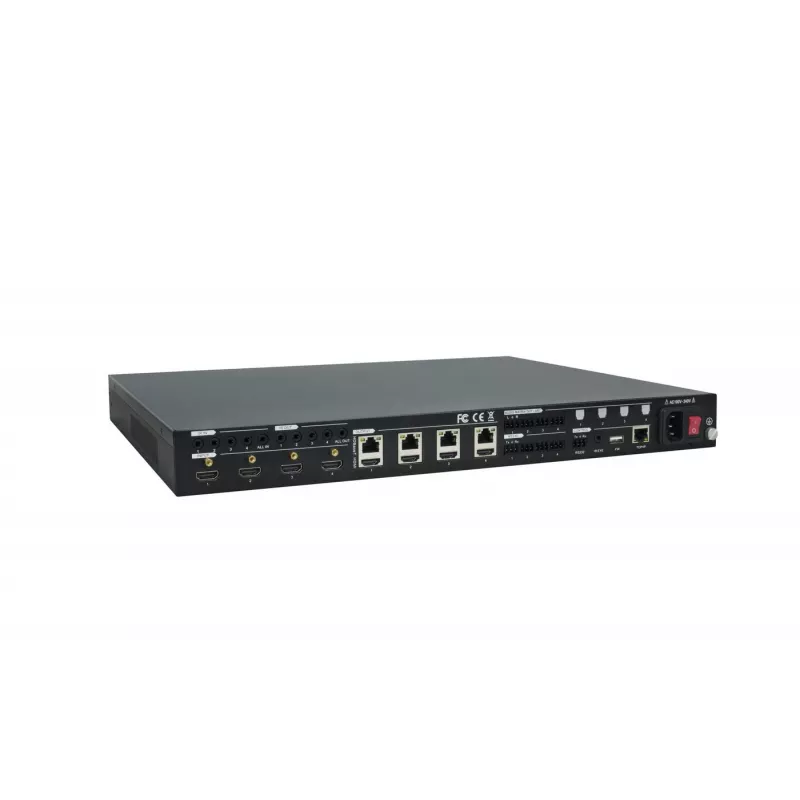

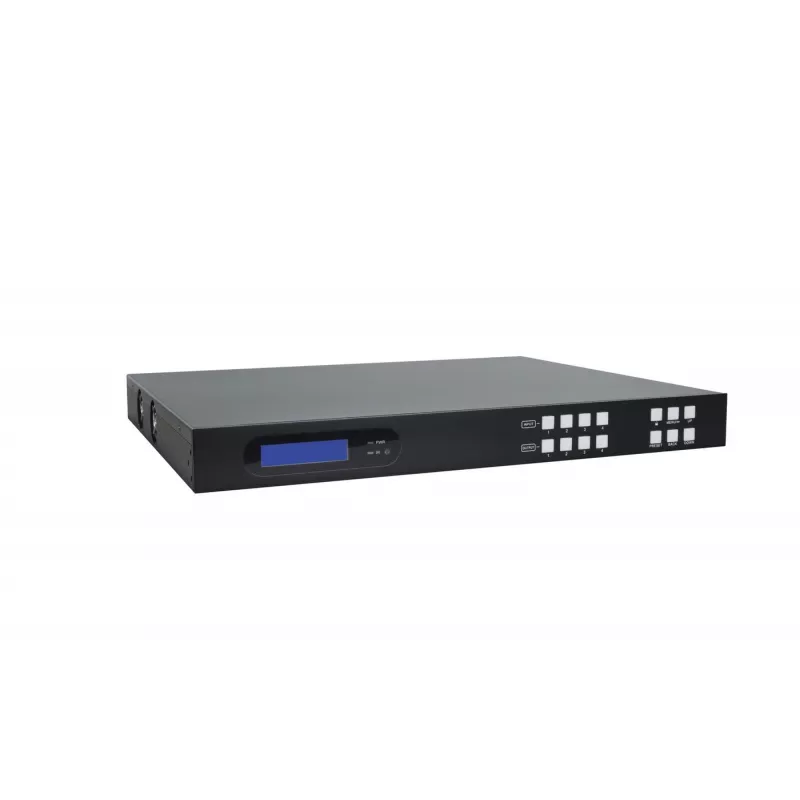

Vivolink VLHDMIMAT4X444 Matrix-Switcher AV-Matrix-Switcher Eingebaute Anzeige 65 W

Der Vivolink VLHDMIMAT4X444 ist ein 4x4 HDBaseT AV-Matrix-Switcher mit Audio-Matrix-Funktionalität, kompatibel mit HDMI 2.0 und HDCP 2.2. Er unterstützt Auflösungen bis zu 4K@60Hz 4:4:4 und HDR10, bietet vier gespiegelte HDMI-Ausgänge gepaart mit vier HDBaseT-Ausgängen und bietet Downscaling von 4K auf 1080p an den HDMI-Ausgängen. Das Gerät überträgt 4K-Signale bis zu 40 Meter und 1080p bis zu 70 Meter über ein einzelnes CATx-Kabel und liefert 24V PoC an den HDBaseT-Ausgängen, um kompatible Empfänger mit Strom zu versorgen.

Vorteile

Der Switcher integriert eine Audio-Matrix mit vier digitalen SPDIF-Ausgängen und vier analogen L+R-Ausgängen zur Audio-Einbettung von HDMI-Eingängen und HDBaseT-Ausgängen; die SPDIF-Ausgänge unterstützen auch ARC von Empfängern. Er unterstützt umfassendes EDID-Management und fortschrittliche HDCP-Verarbeitung, beinhaltet Lautstärkeregelung für analoge Ausgänge und bietet mehrere Steuerungsmethoden einschließlich Frontpanel-Tasten, RS232 (lokal und Durchschleifung), IR (lokal und Durchschleifung), CEC und TCP/IP mit integrierter grafischer Benutzeroberfläche. Das Metallgehäuse und die kompakten, rackfreundlichen Abmessungen machen ihn geeignet für professionelle AV-Installationen.

Geeignet für

• Professionelle AV-Installationen, die matrixgeschaltete Video- und Audioverteilung erfordern
• Konferenzräume, Klassenzimmer und Besprechungsräume in Unternehmen
• Digital Signage und Multi-Display-Setups über HDBaseT
• Umgebungen, die zentrale Steuerung über RS232, IR, CEC oder TCP/IP benötigen

Technische Daten

• Modell: Vivolink VLHDMIMAT4X444
• Eingänge/Ausgänge: 4 HDMI-Eingänge, 4 gespiegelte HDMI-Ausgänge, 4 HDBaseT-Ausgänge
• Auflösung: bis zu 4K@60Hz 4:4:4, HDR10; Downscaling auf 1080p an HDMI-Ausgängen
• HDBaseT-Reichweite: 4K bis zu 40 m, 1080p bis zu 70 m über CATx
• PoC: 24V an HDBaseT-Ausgängen
• Audio: Audio-Matrix mit 4 SPDIF-Ausgängen und 4 analogen L+R-Ausgängen; SPDIF unterstützt ARC
• Steuerung: Frontpanel, RS232 (lokal & Durchschleifung), IR (lokal & Durchschleifung), CEC, TCP/IP (integrierte GUI)
• Konformität: HDMI 2.0, HDCP 2.2
• Bandbreite: 18 Gbit/s; max. Auflösung 4096 x 2160
• Stromversorgung: AC 100–240 V, Leistungsaufnahme 65 W
• Abmessungen: 436,4 x 356,6 x 44 mm; Gewicht: 3,4 kg

Verwendung

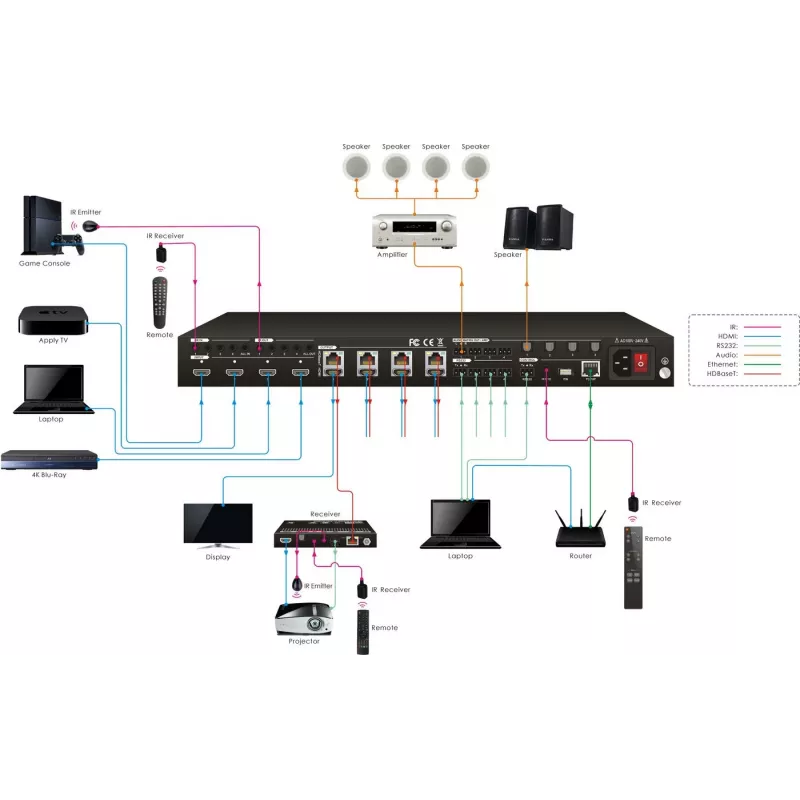

Schließen Sie bis zu vier HDMI-Quellen an die HDMI-Eingänge an und verbinden Sie Displays oder HDBaseT-Empfänger mit den gespiegelten HDMI- und HDBaseT-Ausgängen. Verwenden Sie CATx-Kabel zur Übertragung der HDBaseT-Signale und nutzen Sie bei Bedarf die 24V-PoC-Funktion, um kompatible Empfänger von der Matrix aus mit Strom zu versorgen. Konfigurieren Sie EDID- und HDCP-Einstellungen nach Bedarf, um die Kompatibilität von Quellen und Displays sicherzustellen, und verwenden Sie die Frontpanel-Tasten, RS232, IR, CEC oder die integrierte TCP/IP-GUI, um Signale zu routen, Audio-Einbettung einzustellen und die Lautstärke für die analogen Ausgänge anzupassen.

Empfehlungen

Für zuverlässige Übertragung über große Entfernungen verwenden Sie hochwertige geschirmte CAT6- oder CAT6a-Kabel und überprüfen Sie die Kompatibilität der Empfänger mit 24V PoC. Wenn Sie 4K- und 1080p-Displays mischen, stellen Sie EDID- und Downscaling-Optionen so ein, dass sie der niedrigsten Display-Fähigkeit entsprechen, um Handshake-Probleme zu vermeiden.
