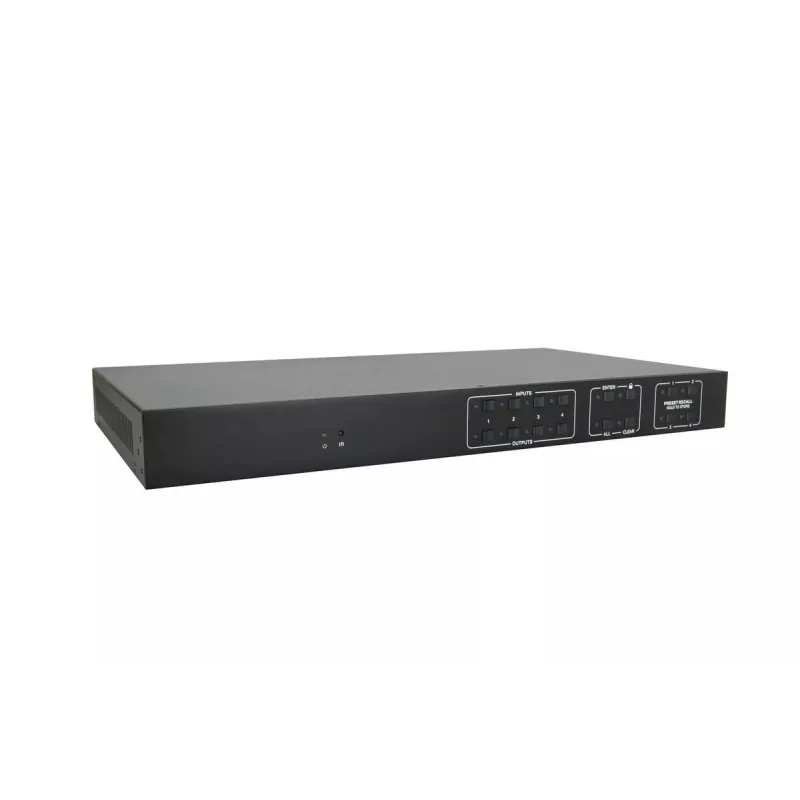

Vivolink VLHDMIMAT4X4 Matrix-Switcher AV-Matrix-Switcher 14 W

Der Vivolink VLHDMIMAT4X4 ist ein professioneller 4x4 HDMI 2.0 AV-Matrix-Switcher zur Verteilung von hochauflösendem Video und Mehrkanal-Audio zwischen mehreren Quellen und Anzeigegeräten. Er unterstützt eine maximale Auflösung von 3840 x 2160 und die Standards HDMI 2.0 / HDCP 2.3. Das Gerät verfügt über vier HDMI-Eingänge und vier HDMI-Ausgänge, wobei die letzten beiden Ausgänge ein Downscaling ermöglichen, um unterschiedliche Display-Auflösungen zu bedienen. Das robuste 1U-Metallgehäuse und die kompakten Abmessungen machen es für die Integration in professionelle AV-Installationen geeignet.

Vorteile

Der Switcher bietet eine integrierte Audio-Matrix-Funktionalität mit vier SPDIF- und vier analogen Audioausgängen für flexibles Audio-De-Embedding und -Routing. Er unterstützt fortschrittliche Audio-Pass-Through-Formate, darunter LPCM 7.1, Dolby Atmos, Dolby TrueHD, Dolby Digital Plus, DTS:X und DTS-HD Master Audio. Umfassendes EDID-Management in Kombination mit fortschrittlicher HDCP-Verarbeitung verbessert die Kompatibilität von Quellen und Anzeigegeräten. Mehrere Steuerungsoptionen – Frontpanel, IR-Fernbedienung, RS232 und TCP/IP – ermöglichen eine einfache Integration in Steuerungssysteme.

Geeignet für

• Konferenzräume und Sitzungszimmer
• Leitstellen und Überwachungsräume
• Hörsäle und Bildungseinrichtungen
• Kleine bis mittelgroße AV-Racks und Installationen, die 4x4 HDMI-Routing erfordern

Technische Daten

• Modell: Vivolink VLHDMIMAT4X4
• Eingänge/Ausgänge: 4 HDMI-Eingänge, 4 HDMI-Ausgänge (letzte zwei Ausgänge mit Downscaling)
• Maximale Auflösung: 3840 x 2160 (4K)
• Bandbreite: 18 Gbit/s
• HDMI/HDCP: HDMI 2.0, HDCP 2.3
• Audioausgänge: 4 SPDIF, 4 analog
• Unterstützte Audioformate: LPCM 7.1, Dolby Atmos, Dolby TrueHD, Dolby Digital Plus, DTS:X, DTS-HD Master Audio
• Steuerung: Frontpanel, IR-Fernbedienung, RS232, TCP/IP
• Stromversorgung: AC 100–240 V, Leistungsaufnahme 14 W
• Abmessungen: Metallgehäuse 1U, 350 x 540 x 140 mm
• Gewicht (verpackt): 0,5 kg
• MPN / EAN: VLHDMIMAT4X4 / 5711783930174

Verwendung

Schließen Sie bis zu vier HDMI-Quellen an die Eingänge und bis zu vier Anzeigegeräte an die Ausgänge an. Konfigurieren Sie die Ausgangsskalierung für die letzten beiden Ausgänge, wenn die Zielanzeigen niedrigere Auflösungen benötigen. Verwenden Sie das Frontpanel oder die IR-Fernbedienung für das grundlegende Routing; für die Integration mit Steuerungssystemen nutzen Sie RS232 oder TCP/IP. Passen Sie die EDID-Einstellungen nach Bedarf an, um eine korrekte Auflösungs- und Audioübergabe von jeder Quelle sicherzustellen. Bei Verwendung von externem Audio leiten Sie das Audio über die SPDIF- oder analogen Ausgänge für de-embedded Signale weiter.

Empfehlungen

Für zuverlässige 4K-Leistung verwenden Sie hochwertige HDMI-Kabel mit einer Nennbandbreite von 18 Gbit/s und stellen Sie sicher, dass die angeschlossenen Anzeigegeräte und Quellen HDMI 2.0 / HDCP 2.3 unterstützen. Platzieren Sie das Gerät in einem gut belüfteten Rack-Platz und überprüfen Sie die EDID-Einstellungen nach dem Hinzufügen neuer Quellen, um Handshake-Probleme zu vermeiden.
