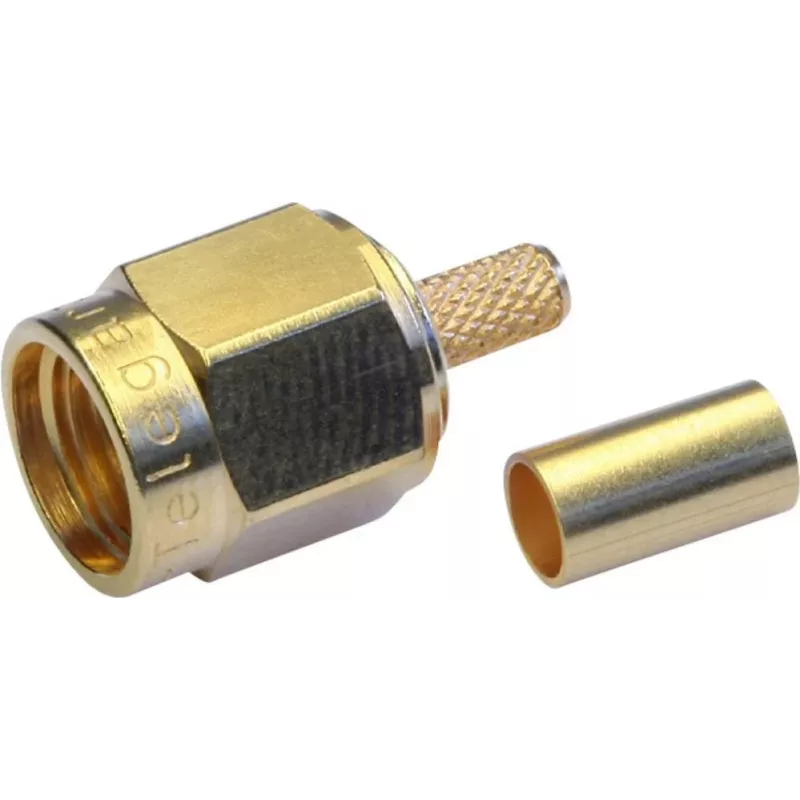

TELEGÄRTNER SMA Stecker Verbinder Crimp/Löten für G08 (RD-316) Gold J01150A0021

HF-Techniker und Feldingenieure verwenden den TELEGÄRTNER SMA-Stecker zum Abschluss von G08-Koaxialkabeln wie RD-316, RG-174, RG-188 oder RG-316 in Antennensystemen, Testaufbauten und Kommunikationsgeräten. Dieser gerade Kabelsteckverbinder kombiniert einen Crimp-Schirmabschluss mit einem Löt-Mittelkontakt für eine sichere, verlustarme Verbindung.

Wichtige Spezifikationen

• Steckverbindertyp: SMA-Stecker (male), gerade
• Montage: Kabelmontage
• Anschluss: Crimp (Schirm), Löten (Mittelkontakt)
• Kabelgruppe: G08 (kompatibel mit RD-316, RG-174, RG-188, RG-316)
• Impedanz: 50 Ohm
• Frequenzbereich: DC bis 6 GHz
• Kontakt- und Gehäuseoberfläche: Gold
• Dielektrikum: PTFE
• Gehäuse- und Mittelkontaktmaterial: Messing
• Kupplung: Gewinde (5/16-36 UNS-2B)
• Spannungsfestigkeit: 335 Veff (RMS)
• Isolationswiderstand: ≥ 5 GΩ
• Lebensdauer: 500 Steckzyklen
• Betriebstemperatur: -65°C bis +165°C
• VSWR (max.): 1,25 @ 6 GHz
• RoHS-konform

Warum dieses Produkt wählen

Die vergoldete Messingkonstruktion gewährleistet niedrigen Kontaktwiderstand und Korrosionsbeständigkeit, während das PTFE-Dielektrikum eine stabile Impedanz bis 6 GHz aufrechterhält. Der Crimp-/Lötanschluss bietet eine dauerhafte mechanische und elektrische Verbindung, die für anspruchsvolle HF-Umgebungen geeignet ist.

Ideale Anwendungsfälle

• Abschluss von G08-Koaxialkabeln in Antennenbaugruppen
• HF-Test- und Messaufbauten
• Kommunikationsgeräte und Instrumentierung
• Anwendungen, die wiederholte Steckzyklen erfordern

Gut zu wissen

Der Steckverbinder ist für Kabelgruppe G08 ausgelegt und funktioniert mit RD-316-, RG-174-, RG-188- und RG-316-Kabeln. Er ist RoHS-konform und für 500 Steckzyklen ausgelegt, was ihn für dauerhafte und halbpermanente Installationen geeignet macht.
