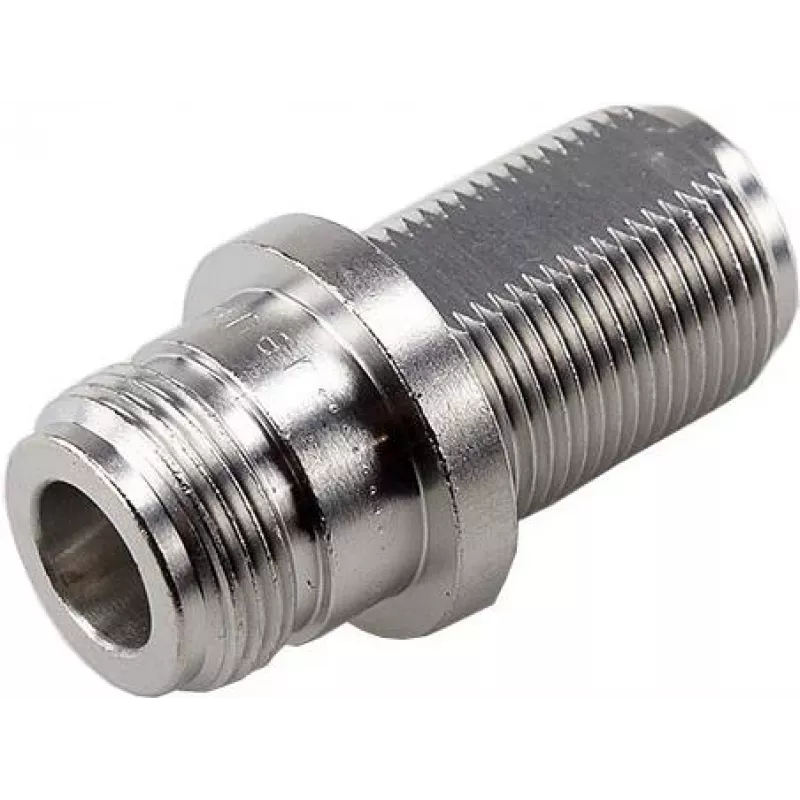

Telegärtner N-Typ Schottadapter Buchse-Buchse 50 Ohm IP68 MIL-STD Z10 Flansch J01024A0006

Außendiensttechniker und Netzwerkingenieure verlassen sich auf diesen Telegärtner N-Schottadapter, um zwei N-Typ-Buchsen durch eine Panel- oder Gehäusewand zu verbinden. Die Z10-Flanschmontage passt in einen Standardausschnitt von 25,4 x 25,4 mm und eignet sich somit für Industriegehäuse, Außengehäuse und Testaufbauten, die eine robuste HF-Durchführung erfordern.

Hauptspezifikationen

• Steckverbinder-Serie: N
• Steckverbinder-Typ: Schottadapter
• Steckverbinder-Geschlecht: Buchse (weiblich) zu Buchse (weiblich)
• Impedanz: 50 Ohm
• Frequenzbereich: DC bis 11 GHz
• VSWR: max. 1,25 bei 10 GHz
• Schutzart: IP68 (gesteckt)
• Montageart: Schottmontage, Z10-Flansch
• Flanschabmessungen: 25,4 x 25,4 mm
• Betriebstemperatur: -65 °C bis +165 °C
• Gehäusematerial: Messing, vernickelt
• Mittelkontaktmaterial: Messing, vergoldet
• Isoliermaterial: PTFE
• Spannungsfestigkeit: 2,5 kVeff
• Isolationswiderstand: ≥ 5 GΩ
• Steckzyklen: ≥ 500
• Normkonformität: MIL-STD-348A/304, IEC 61169-16

Warum dieses Produkt wählen

Die IP68-Schutzart des Adapters gewährleistet eine zuverlässige Signalintegrität auch in staubigen oder vorübergehend untergetauchten Umgebungen. Vergoldete Mittelkontakte und ein PTFE-Isolator bieten geringe Verluste und stabile Leistung über den gesamten Frequenzbereich.

Ideale Anwendungsfälle

• HF-Teststände und Laboraufbauten
• Antennen-Durchführungen im Außenbereich
• Industriemaschinen mit abgedichteten Gehäusen
• Militärische und luft- und raumfahrttechnische Kommunikationssysteme

Gut zu wissen

Das Schott-Design ermöglicht eine sichere Befestigung des Adapters von einer Seite, was die Installation in engen Räumen vereinfacht. Er ist mit allen Standard-N-Steckern gemäß MIL-STD-348 kompatibel.
