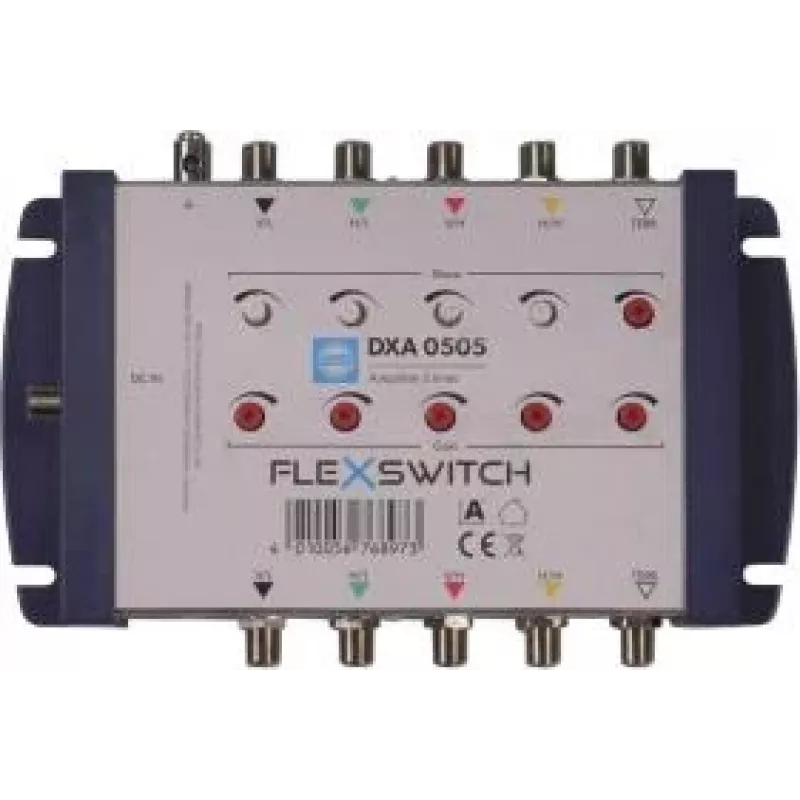

WISI FLEXSWITCH Leitungsverstärker DXA0505 4xSAT/1xTERR für Multischalter-Kaskaden

In großen Satellitenverteilsystemen können Signalverluste über lange Kabelwege und kaskadierte Multischalter die Bildqualität beeinträchtigen und die Anzahl der anschließbaren Receiver begrenzen. Der WISI FLEXSWITCH DXA0505 Leitungsverstärker löst dieses Problem, indem er sowohl Satelliten- als auch terrestrische Signale verstärkt und so stabile Pegel über die gesamte Kaskade gewährleistet.

Für wen ist er geeignet

Professionelle Installateure und Systemintegratoren, die Multischalter-Kaskaden in Mehrfamilienhäusern, Hotels oder größeren Wohnanlagen einsetzen, wo Signalabschwächung ein Problem darstellt.

Hauptmerkmale

• Verstärkt gleichzeitig 4 Satelliten-ZF-Polarisationen und 1 terrestrisches Band
• Einstellbare Verstärkung: SAT 0–15 dB, TERR 0–12 dB für präzise Pegelanpassung
• Hohe Ausgangsleistung: SAT 105 dBµV, TERR 95 dBµV
• Geringes Rauschen: <6 dB SAT, <8 dB TERR
• DC-Durchgang zur LNB-Versorgung über F-Anschlüsse
• Aluminium-Druckgussgehäuse für Langlebigkeit und Abschirmung

Technische Daten

• SAT-Frequenzbereich: 950–2150 MHz
• TERR-Frequenzbereich: 47–862 MHz
• SAT-Verstärkung: 20 dB (einstellbar 0–15 dB)
• TERR-Verstärkung: 15 dB (einstellbar 0–12 dB)
• Max. Ausgangspegel SAT: 105 dBµV (35 dB IMA3)
• Max. Ausgangspegel TERR: 95 dBµV (60 dB IMA3)
• Rückflussdämpfung: >10 dB an allen Ports
• Anschlüsse: F-Typ
• Stromversorgung: über Multischalter oder externes Netzteil (z. B. DRP 1533)
• Betriebstemperatur: -20 bis +50 °C

Tipps

Für optimale Leistung installieren Sie den Verstärker an einer Stelle, an der die Signalpegel noch ausreichend sind, um ein gutes Signal-Rausch-Verhältnis zu gewährleisten. Verwenden Sie die einstellbaren Dämpfungsglieder, um die Pegel zwischen SAT- und TERR-Pfaden auszugleichen.
