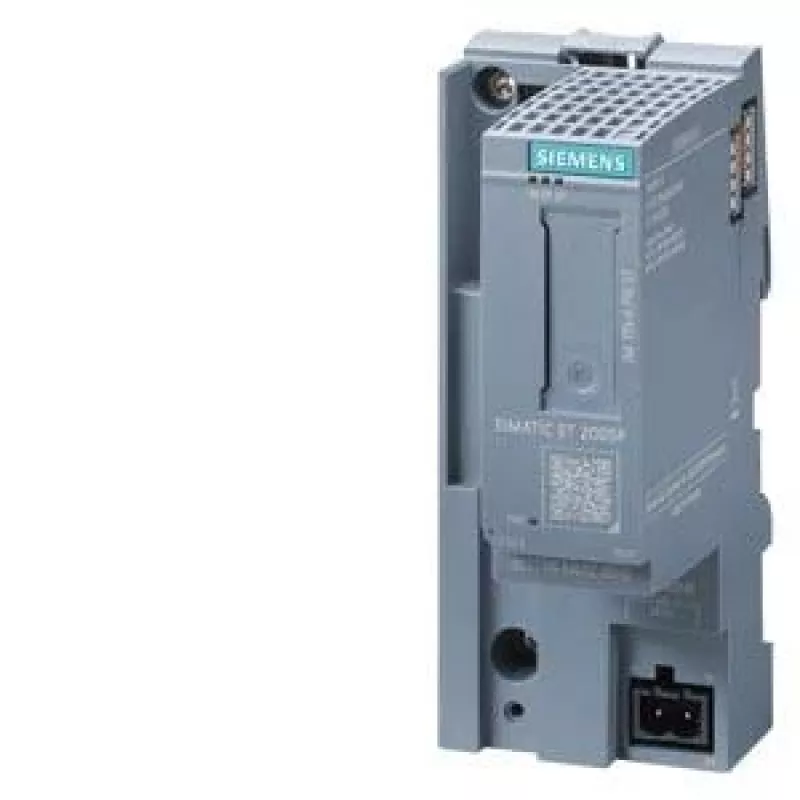

Siemens SIMATIC ET 200SP PROFINET Interface-Modul IM 155-6 PN ST 6ES71556AA020BN0

Mit zwei PROFINET-Ports und integriertem Switch bietet dieses Interface-Modul 100 Mbit/s Echtzeitkommunikation für dezentrale SIMATIC ET 200SP I/O-Systeme.

Überblick

Das Siemens 6ES7155-6AA02-0BN0 ist ein PROFINET-IO-Interface-Modul für das SIMATIC ET 200SP System. Es verbindet die ET 200SP I/O-Module mit einem PROFINET-Netzwerk und unterstützt sowohl Controller- als auch Device-Funktionalität. Das Modul verfügt über zwei RJ45-Ports mit integriertem 2-Port-Switch, wodurch Linien- oder Sterntopologien ohne zusätzliche Komponenten ermöglicht werden.

Das zeichnet es aus

• Zwei PROFINET-Ports mit integriertem Switch für flexible Netzwerktopologien
• Unterstützt PROFINET-IO-Controller- und Device-Rollen
• Media Redundancy Protocol (MRP) für erhöhte Netzwerkverfügbarkeit
• Shared-Device-Funktionalität ermöglicht mehreren Controllern den Zugriff auf dieselben I/Os
• Integrierter Webserver für Diagnose und Statusüberwachung
• Hot-Swap-fähige Module für Wartung ohne Systemausfallzeiten

Technische Details

• Kommunikationsprotokoll: PROFINET IO
• Datenübertragungsrate: 100 Mbit/s
• Versorgungsspannung: 24 V DC
• Stromaufnahme aus Rückwandbus: 300 mA (typisch)
• Leistungsverlust: 2,5 W (typisch)
• Max. anschließbare I/O-Module: 64
• Max. Peripherieadressbereich: 1440 Bytes Eingang / 1440 Bytes Ausgang
• Betriebstemperatur: 0 bis 60 °C
• Montage: DIN-Schiene
• Konfigurationssoftware: TIA Portal

Unser Fazit

Das IM 155-6 PN ST ist ein robustes und vielseitiges PROFINET-Interface für ET 200SP, das fortschrittliche Netzwerkfunktionen und eine einfache Integration in industrielle Automatisierungsumgebungen bietet.
