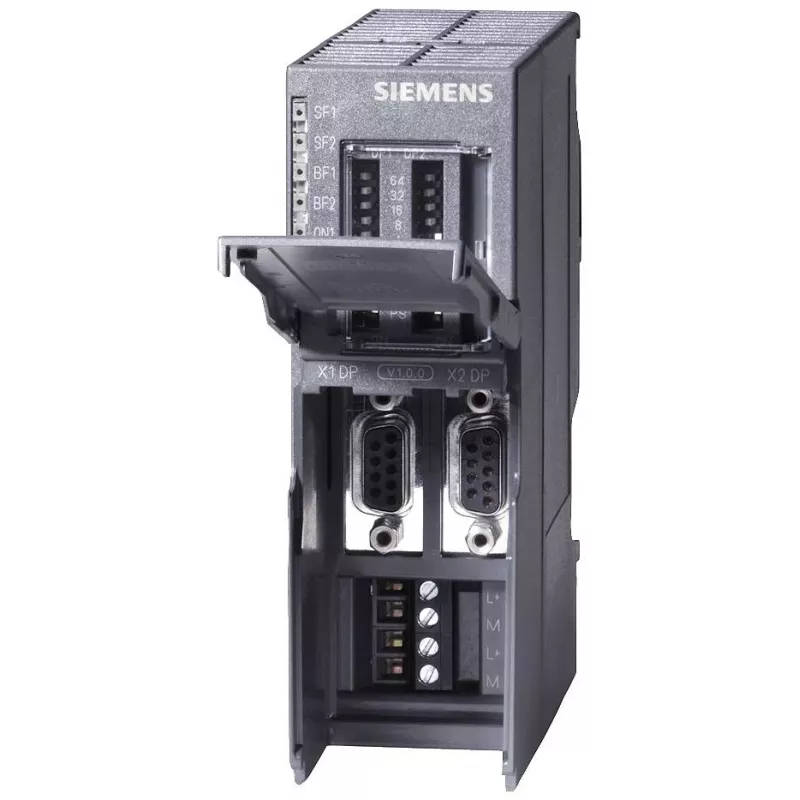

Siemens SIMATIC ET 200M PROFIBUS DP Schnittstellenmodul 6ES7158-0AD01-0XA0

Mit Datenübertragungsraten bis zu 12 Mbit/s verbindet dieses Siemens-Schnittstellenmodul das dezentrale I/O-System SIMATIC ET 200M mit einem PROFIBUS-DP-Netzwerk und unterstützt bis zu 12 S7-300-Module für flexible Automatisierung.

Überblick

Das Siemens 6ES7158-0AD01-0XA0 ist ein PROFIBUS-DP-Schnittstellenmodul für das dezentrale I/O-System SIMATIC ET 200M. Es dient als Kommunikationsverbindung zwischen dem PROFIBUS-DP-Feldbus und dem S7-300-Rückwandbus und ermöglicht die dezentrale Peripherieintegration in industriellen Automatisierungsumgebungen.

Was zeichnet es aus

• Unterstützt Datenübertragungsraten von 9,6 kbit/s bis 12 Mbit/s und passt sich an verschiedene Netzwerkgeschwindigkeiten an.
• Verbindet bis zu 12 S7-300-Module und bietet Skalierbarkeit für vielfältige I/O-Konfigurationen.
• Elektrische Isolierung zwischen PROFIBUS DP und Rückwandbus erhöht die Systemzuverlässigkeit.
• LED-Statusanzeigen (SF, BF, DP, DC5V) ermöglichen eine schnelle Diagnose auf einen Blick.
• Konfiguration über SIMATIC STEP 7 für eine nahtlose Integration in bestehende Siemens-Automatisierungsprojekte.

Technische Details

• Systemkompatibilität: SIMATIC ET 200M
• Kommunikationsprotokoll: PROFIBUS DP
• Funktion: Schnittstellenmodul für dezentrale I/O
• Max. unterstützte I/O-Module: 12 (S7-300-Module)
• Datenübertragungsrate: 9,6 kbit/s bis 12 Mbit/s
• Stromversorgung: 24 V DC
• Stromaufnahme (typ.): 300 mA
• Busanschluss: PROFIBUS DP (9-pol. D-Sub)
• Rückwandbus: S7-300-Bus
• Montageart: DIN-Schiene
• Betriebstemperatur: 0 bis 60 °C
• Schutzart: IP20
• Diagnosefunktion: Ja
• Konfigurationssoftware: SIMATIC STEP 7
• Elektrische Isolierung: Ja (PROFIBUS DP zum Rückwandbus)
• Statusanzeigen: LEDs (SF, BF, DP, DC5V)

Unser Fazit

Ein robustes und zuverlässiges Schnittstellenmodul für dezentrale I/O-Systeme ET 200M, das Hochgeschwindigkeits-PROFIBUS-DP-Kommunikation und unkomplizierte Diagnose für industrielle Anwendungen bietet.
