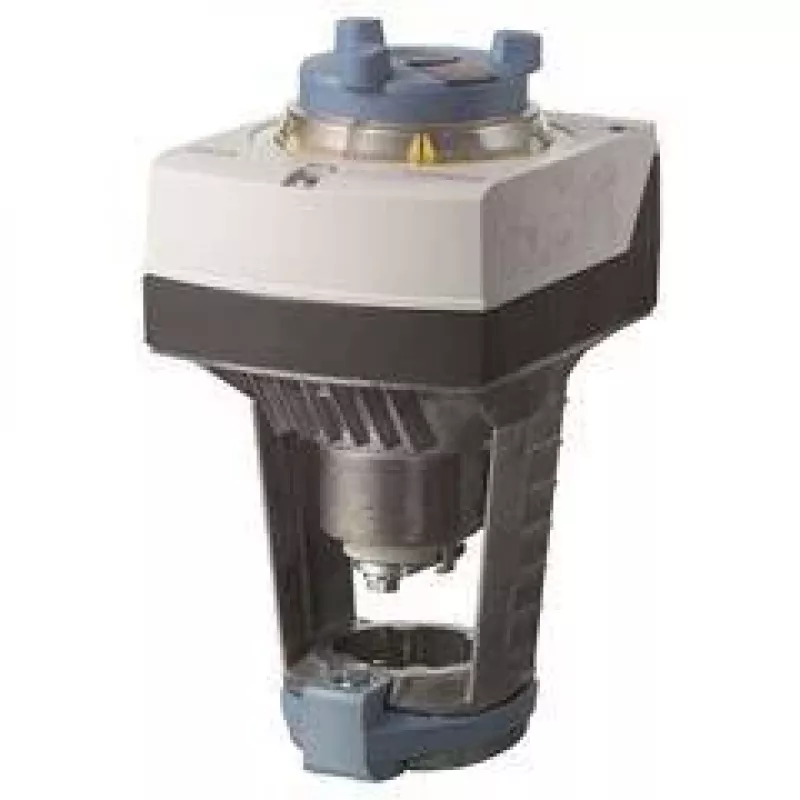

SIEMENS SAX61.03 Elektromotorischer Stellantrieb, 800 N, AC 24 V, 3-Punkt, 20 mm Hub (S55150-A100)

Der SAX61.03 zeichnet sich durch seine robuste Stellkraft von 800 N und die direkte Montage auf Siemens-Ventilen der Baureihen VVF, VXF, VVG und VXG aus und ist damit eine zuverlässige Wahl für HLK-Regelungsanwendungen. Sein elektromotorischer Antrieb mit 3-Punkt-Regelung und 20 mm Hub gewährleistet eine präzise Ventilpositionierung.

Highlights

• Elektromotorischer Stellantrieb mit 800 N Kraft
• 3-Punkt-Steuersignal, AC 24 V Versorgung
• 20 mm maximaler Hub, 30 s Laufzeit für 11 mm
• Handverstellung mit Innensechskantschlüssel
• Zwei einstellbare Hilfsschalter (SPDT) für Endlagenrückmeldung
• IP54-Schutz, Aluminium-Druckguss-Grundplatte mit Kunststoffabdeckung

Im täglichen Einsatz

Dieser Stellantrieb ist für den zuverlässigen Betrieb in der Gebäudeautomation konzipiert. Das vorverdrahtete 0,9 m Kabel vereinfacht die Installation, während die Handverstellung eine einfache Inbetriebnahme und Wartung ermöglicht. Mit einer Leistungsaufnahme von nur 5 VA ist er energieeffizient für den Dauerbetrieb.

Technische Daten

• Antriebstyp: Elektromotorisch
• Stellkraft: 800 N
• Nennspannung: AC 24 V
• Steuersignal: 3-Punkt
• Laufzeit (für 11 mm Hub): 30 s
• Max. Hub: 20 mm
• Leistungsaufnahme: 5 VA
• Hilfsschalter: 2 (SPDT, einstellbar)
• Schutzart: IP54
• Umgebungstemperatur (Betrieb): -5...50 °C
• Kabellänge: 0,9 m
• Handverstellung: Ja (mit Innensechskantschlüssel)
• Frequenz: 50/60 Hz
• Montageart: Direktmontage auf Siemens-Ventilen
• Gehäusematerial: Aluminium-Druckguss-Grundplatte, Kunststoffabdeckung
• Ventilkompatibilität: Siemens VVF, VXF, VVG, VXG Serie
• Elektrischer Anschluss: Vorverdrahtetes Kabel
• Rückmeldung: 2x Hilfsschalter für Endlagen

Abschließende Anmerkung

Der SAX61.03 kombiniert hohe Kraft, präzise Regelung und langlebige Konstruktion und ist damit eine vertrauenswürdige Komponente für anspruchsvolle HLK-Systeme.
