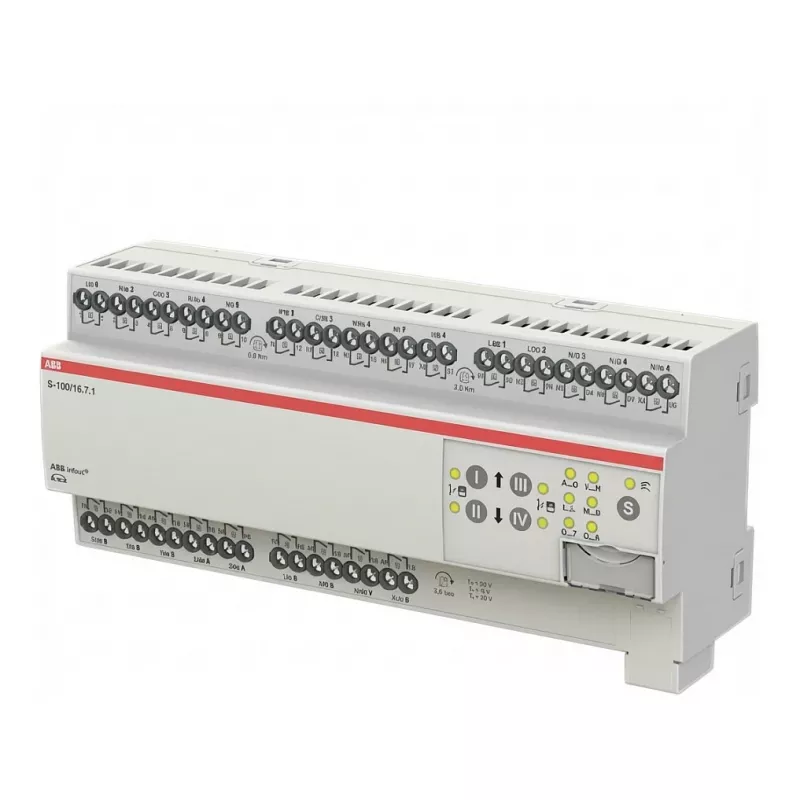

Schalt-/Jalousieaktor ABB REG SAH/S24.16.7.1 24‑Kanal 16 A (2CDG110252R0011)

ABB REG SAH/S24.16.7.1 ist ein 24-Kanal Schalt- und Jalousieaktor für KNX-Automationsinstallationen. Jeder Kanal bietet eine Schaltleistung von 16 A und ermöglicht die zentrale Steuerung von Beleuchtungskreisen und motorisierten Jalousien oder Rollläden in Wohn- und Gewerbeprojekten. Das Gerät unterstützt gruppiertes Schalten und vereinfacht die Verkabelung, indem es mehrere Ausgänge in einem einzigen, auf der DIN-Schiene montierten Modul für Elektroverteiler konzentriert.

Vorteile

Der Aktor kombiniert eine hohe Kanaldichte mit robusten 16 A Schaltvermögen an jedem Ausgang und reduziert so die Notwendigkeit mehrerer separater Relais. Seine Kompatibilität mit KNX-Systemen ermöglicht flexible Szenensteuerung, zeitgesteuerte Abläufe und Integration mit anderen Gebäudeautomationsfunktionen. Das kompakte DIN-Schienen-Format spart Platz im Schaltschrank und bietet zugleich zuverlässige Laststeuerung für gängige Beleuchtungs- und Jalousiemotortypen.

Geeignet für

• Zentrale Steuerung von Beleuchtungskreisen in Wohnungen, Häusern oder Büroräumen
• Betrieb motorisierter Jalousien, Rollläden und Sonnenschutzanlagen
• Gruppiertes Schalten und Szenensteuerung in KNX-Smart-Home- oder Gebäudeautomationsprojekten
• Elektroverteiler, bei denen platzsparendes Mehrkanal-Schalten erforderlich ist

Wichtige Spezifikationen

• Anzahl der Kanäle: 24 unabhängige Schaltausgänge
• Schaltleistung: 16 Ampere pro Kanal
• Vorgesehene Anwendung: Schaltaktor für Beleuchtung und Jalousie-/Motorsteuerung in KNX-Systemen
• Montage: DIN-Schienenmontage für Elektroverteilerschränke
• Steuerschnittstelle: KNX-Bus-Integration für Gruppenadressierung, Szenen und zeitgesteuerte Abläufe
• Lastarten: ausgelegt für ohmsche und induktive Lasten, typisch für Lampen und Jalousiemotoren

Verwendung

Den Aktor auf einer Standard-DIN-Schiene im Verteilerkasten installieren und den KNX-Bus für Kommunikation und Stromversorgung anschließen. Jede Last mit dem entsprechenden Kanalausgang verdrahten und sicherstellen, dass Schutzgeräte wie Leitungsschutzschalter gemäß den örtlichen Elektrovorschriften eingebaut sind. Kanäle und Gruppenadressen mit KNX-Engineering-Software konfigurieren, um Schaltlogik, Szenen und zeitgesteuerte Abläufe festzulegen. Nach der Inbetriebnahme den korrekten Betrieb von Jalousien oder Motoren durch Überprüfen der Endlagen und Steuerbefehle testen.
