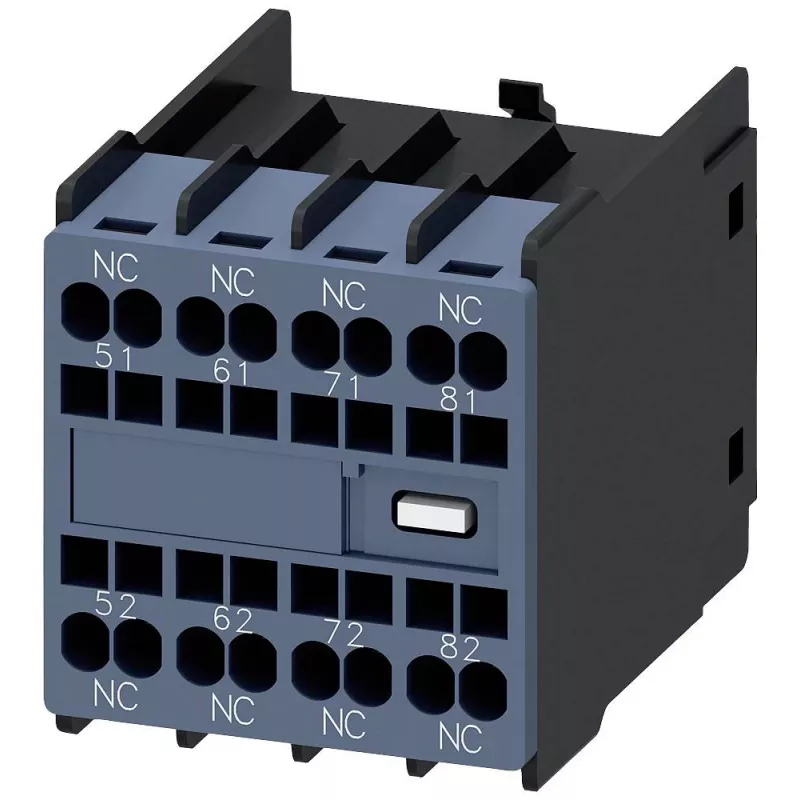

SIEMENS Hilfsschalterblock 40E SB10E S00 3RH2911-2G (3RH29112GA04)

In industriellen Schaltschränken müssen Elektriker oft die Meldefunktionen von Schützen und Steuerrelais erweitern. Der SIEMENS 3RH2911-2G Hilfsschalterblock wird direkt an der Frontseite von SIRIUS 3RT2 Schützen und 3RH2 Steuerrelais montiert und fügt vier Hilfskontakte (2 NO + 2 NC) für zuverlässige Statusrückmeldung und Verriegelung hinzu. Seine Schraubklemmen nehmen starre Leiter von 0,5 bis 2,5 mm² und flexible Leiter mit Aderendhülsen von 0,5 bis 1,5 mm² auf und gewährleisten sichere Verbindungen in anspruchsvollen Umgebungen.

Wichtige Spezifikationen

• Kontaktbestückung: 2 NO + 2 NC
• Montage: Frontmontage an Schützen/Relais der Baugröße S00
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Betriebsstrom AC-15 bei 230 V: 6 A
• Betriebsstrom AC-15 bei 400 V: 3 A
• Betriebsstrom DC-13 bei 24 V: 10 A
• Betriebsstrom DC-13 bei 125 V: 1 A
• Schutzart: IP40 Front, IP20 Klemmen
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Mechanische Lebensdauer: 30 Millionen Schaltspiele
• Elektrische Lebensdauer: 10 Millionen Schaltspiele
• Klemmenart: Schraubklemmen
• Anschlussquerschnitt starr: 0,5 - 2,5 mm²
• Anschlussquerschnitt flexibel mit Aderendhülse: 0,5 - 1,5 mm²

Warum dieses Produkt wählen

Dieser Hilfsschalterblock ist auf hohe Schaltsicherheit und lange Lebensdauer ausgelegt und eignet sich für den Dauerbetrieb in der industriellen Automatisierung. Seine kompakte Baugröße S00 integriert sich nahtlos in vorhandene SIEMENS Steuerungskomponenten und reduziert den Platzbedarf im Schaltschrank sowie den Verdrahtungsaufwand.

Ideale Anwendungsfälle

• Statusüberwachung von Motorschützen in Fördersystemen
• Verriegelungsschaltungen in Maschinensicherheitsanwendungen
• Erweiterung von Steuerrelaiskontakten in PLC-Ausgangskreisen
• Signalisierung in HLK- und Pumpensteuerschränken

Gut zu wissen

Der Block ist für die werkzeuglose Frontmontage konzipiert und gewährleistet eine schnelle Installation und Austausch. Er ist mit allen SIRIUS 3RT2 Schützen und 3RH2 Steuerrelais der Baugröße S00 kompatibel.
