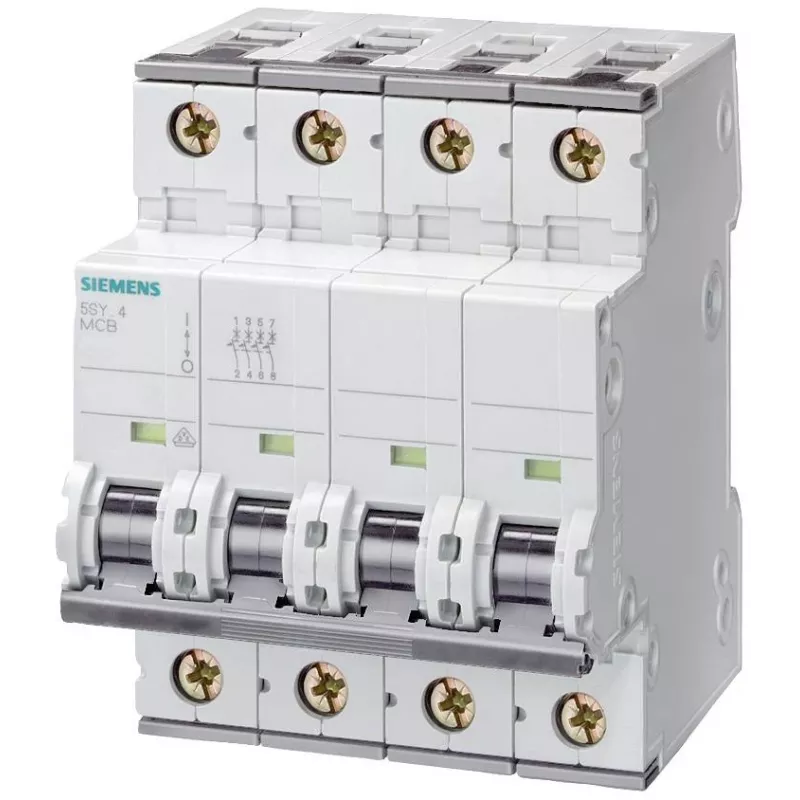

Siemens 5SY66166 MCB 3P+N B16 16A 6kA 230/400V AC

Der Siemens 5SY66166 ist ein 3-poliger + Neutralleiter-Leitungsschutzschalter (MCB) mit B-Auslösecharakteristik, ausgelegt für 16 A und 6 kA Schaltvermögen. Im Gegensatz zu vielen 4-poligen MCBs, die einen festen Neutralleiter verwenden, verfügt dieses Gerät über einen geschalteten Neutralleiterpol, der bei Auslösung eine vollständige Trennung aller Leiter gewährleistet. Seine kompakte 4-Modul-Breite (72 mm) und die DIN-Schienen-Montage machen ihn ideal für Verteilerschränke, in denen der Platz begrenzt ist.

Highlights

• 3P+N-Konfiguration mit geschaltetem Neutralleiter für vollständige Trennung
• B-Charakteristik: Auslösung zwischen dem 3- und 5-fachen Nennstrom, geeignet für ohmsche und Beleuchtungslasten
• 6 kA Nennschaltvermögen bei 400 V AC
• Energiebegrenzungsklasse 3 für hervorragende Strombegrenzung
• Breiter Anschlussbereich: 0,75 bis 35 mm² (massiv) / 0,75 bis 25 mm² (feindrähtig)
• Mechanische und elektrische Lebensdauer von 10.000 Schaltspielen

Im täglichen Einsatz

Die Installation ist unkompliziert auf Standard-35-mm-DIN-Schienen (EN 60715). Die Schraubklemmen akzeptieren sowohl massive als auch feindrähtige Leiter, was eine flexible Verdrahtung ermöglicht. Die IP20-Schutzart (Klemmen) gewährleistet Fingersicherheit, und mit einer optionalen Abdeckung erhöht sich der Schutz auf IP40. Der Betriebstemperaturbereich von -25 °C bis +45 °C deckt die meisten Innen- und geschützten Außenanwendungen ab.

Technische Daten

• Polzahl: 3P+N (4-polig)
• Auslösecharakteristik: B
• Nennstrom: 16 A
• Nennschaltvermögen: 6 kA bei 400 V AC
• Nennspannung: 230/400 V AC
• Frequenz: 50/60 Hz
• Schutzart: IP20 (Klemmen), IP40 (mit Abdeckung)
• Energiebegrenzungsklasse: 3
• Überspannungskategorie: III
• Verschmutzungsgrad: 3
• Klemmentyp: Schraubklemmen
• Klemmkapazität (massiv): 0,75 bis 35 mm²
• Klemmkapazität (feindrähtig): 0,75 bis 25 mm²
• Mechanische Lebensdauer: 10.000 Schaltspiele
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Umgebungstemperatur: -25 bis +45 °C

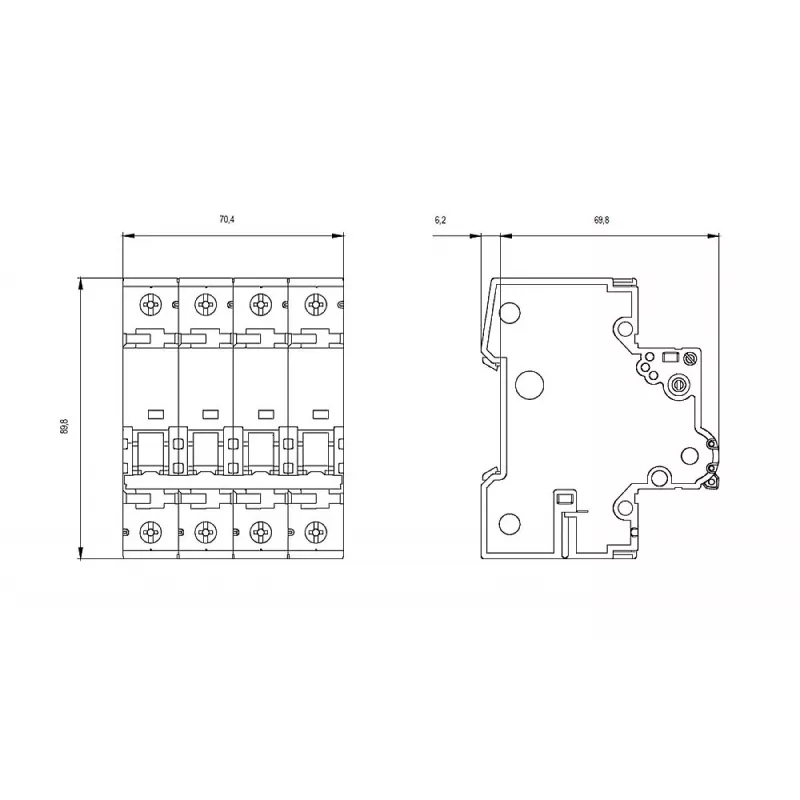

• Produktbreite: 4 Module (72 mm)
• Norm: IEC 60898-1

Abschließende Anmerkung

Der 5SY66166 kombiniert zuverlässigen Schutz mit einem geschalteten Neutralleiterpol und ist damit eine vielseitige Wahl für Drehstromkreise, die eine vollständige Trennung erfordern.
