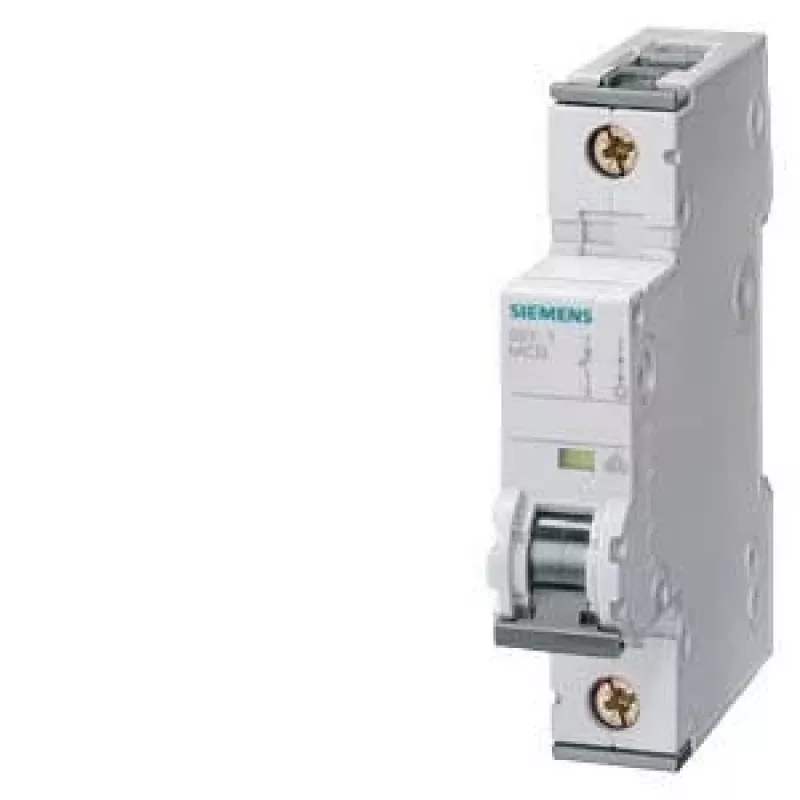

Siemens 5SY41045 Leitungsschutzschalter 1-polig 4A C-Charakteristik 6kA 230/400V AC

Schützen Sie Ihre Stromkreise vor Überlast- und Kurzschlussschäden mit dem Siemens 5SY41045 Leitungsschutzschalter (MCB). Dieses 1-polige Gerät ist für 4 A mit C-Auslösecharakteristik ausgelegt und eignet sich für allgemeine Beleuchtungs- und Steckdosenstromkreise mit mäßigen Einschaltströmen.

Für wen ist es geeignet

Elektriker, Schaltschrankbauer und Instandhaltungsfachkräfte, die einen zuverlässigen, Hutschienen-montierten Leitungsschutzschalter für Verteilungen in Wohn-, Gewerbe- oder Leichtindustrieanlagen benötigen.

Hauptmerkmale

• 1-polige (1P) Ausführung, 1 Modulbreite (18 mm) für platzsparende Installation.
• Bemessungsstrom 4 A, C-Charakteristik für Schutz gegen Überlast und Kurzschluss.
• Bemessungsspannung 230/400 V AC, 50/60 Hz.
• Bemessungsschaltvermögen 6 kA gemäß IEC/EN 60898-1.
• Schraubklemmen akzeptieren Leiter bis 35 mm² (massiv/mehrdrähtig) oder 25 mm² (feindrähtig).
• Montage auf Standard-DIN-Schiene EN 60715.
• Elektrische Lebensdauer 10.000 Zyklen, mechanische Lebensdauer 20.000 Zyklen.

Technische Daten

• Polzahl: 1P
• Bemessungsstrom: 4 A
• Auslösecharakteristik: C
• Bemessungsspannung: 230/400 V AC
• Bemessungsfrequenz: 50/60 Hz
• Bemessungsschaltvermögen (Icn): 6 kA
• Montageart: DIN-Schiene (EN 60715)
• Klemmenart: Schraubklemmen
• Max. Leiterquerschnitt (massiv/mehrdrähtig): 0,75 - 35 mm²
• Max. Leiterquerschnitt (feindrähtig): 0,75 - 25 mm²
• Schutzart: IP20 (Klemmen), IP40 (mit Gehäuse)
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Norm: IEC 60898-1, EN 60898-1

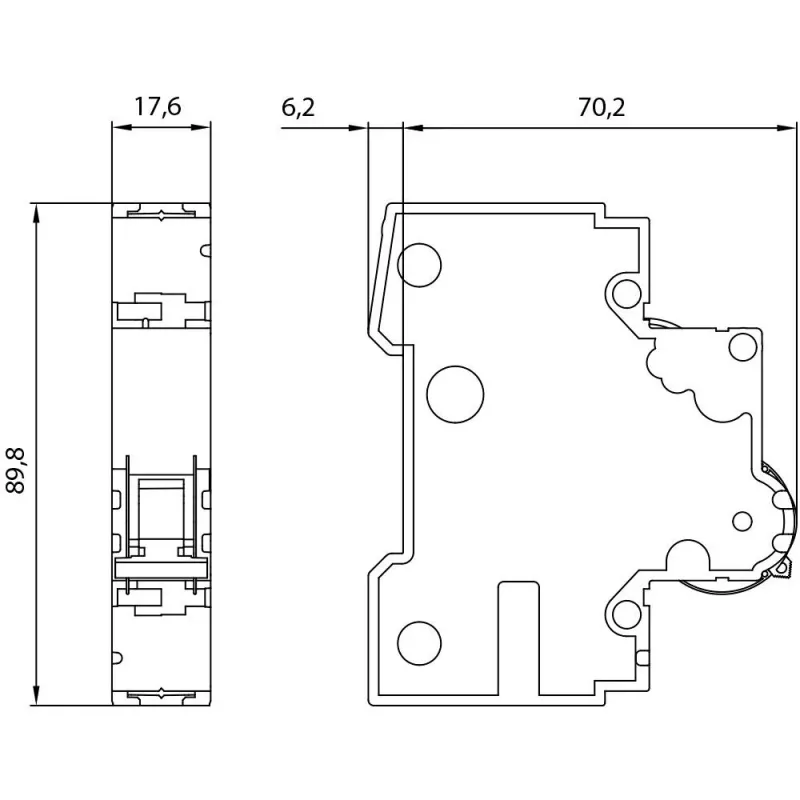

• Modulbreite: 1 TE (18 mm)
• Betriebstemperatur: -25 bis +45 °C
• Lagertemperatur: -40 bis +75 °C
• Überspannungskategorie: III

Tipps

Stellen Sie sicher, dass der Bemessungsstrom und die Auslösecharakteristik des Leitungsschutzschalters zu den Lastkennwerten passen. Für Stromkreise mit hohen Einschaltströmen (z. B. Motoren, Transformatoren) ziehen Sie einen Leitungsschutzschalter mit D-Charakteristik in Betracht. Schalten Sie vor der Installation immer spannungsfrei und überprüfen Sie die Drehmomenteinstellungen an den Schraubklemmen.
