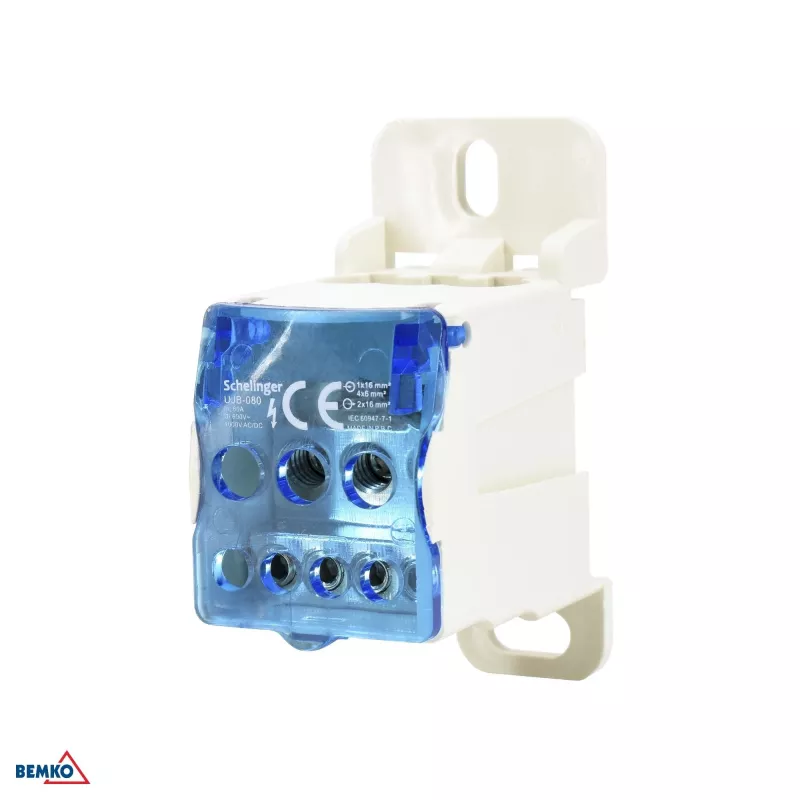

SCHELINGER A18-UJB-080 7-polige Verteilerklemme 100A 500V DIN-Schienenmontage

In einem belebten Schaltschrank benötigen Elektriker eine zuverlässige Möglichkeit, eine einzelne Einspeisung ohne Unordnung oder Risiko auf mehrere Abgänge zu verteilen. Die Verteilerklemme SCHELINGER A18-UJB-080 erfüllt diese Anforderung: Eine große Eingangsklemme nimmt Leiter von 10–35 mm² auf, während sechs Ausgangsklemmen Drähte von 1,5–16 mm² verarbeiten, alle ausgelegt für 100 A und 500 V AC. Das kompakte graue Polyamid-Gehäuse lässt sich auf einer Standard-DIN-Schiene oder direkt auf einer Montageplatte befestigen und hält die Verdrahtung ordentlich und zugänglich.

Technische Daten

• Anzahl der Klemmen: 7 (1 Eingang, 6 Ausgänge)
• Eingangsquerschnitt: 10–35 mm²
• Ausgangsquerschnitt: 1,5–16 mm²
• Bemessungsstrom: 100 A
• Bemessungsspannung: 500 V AC
• Einpolig, Schraubklemmen
• Montage: DIN-Schiene TH35 oder Schraubbefestigung
• Gehäuse: Polyamid (PA), Farbe grau
• Schutzart: IP20
• Betriebstemperatur: -25°C bis +70°C
• Normen: EN 60947-7-1

Warum dieses Produkt wählen

Messingleiter und ein robustes Polyamid-Gehäuse gewährleisten langfristige Haltbarkeit, während klare Beschriftung und großzügige Abstände die Installation vereinfachen. Die hohe Strombelastbarkeit und der weite Leiterquerschnittsbereich machen die Klemme sowohl für die Hauptverteilung als auch für Abzweigstromkreise geeignet und reduzieren die Notwendigkeit mehrerer Verbindungstypen.

Ideale Anwendungsfälle

• Stromverteilung in industriellen Schaltschränken
• Speisung mehrerer Stromkreise aus einer einzigen Versorgung in Schaltanlagen
• Organisation der Verdrahtung in Abzweigdosen und Gehäusen
• Nachrüstung bestehender Installationen mit einer kompakten DIN-Schienen-Lösung

Wissenswertes

Die Klemme ist für Umgebungen mit Verschmutzungsgrad 3 ausgelegt und erfüllt EN 60947-7-1, was einen sicheren Betrieb in typischen industriellen Umgebungen gewährleistet. Die Anzugsdrehmomente betragen 3,5 Nm für den Eingang und 1,2 Nm für die Ausgänge, was lose Verbindungen verhindert.
