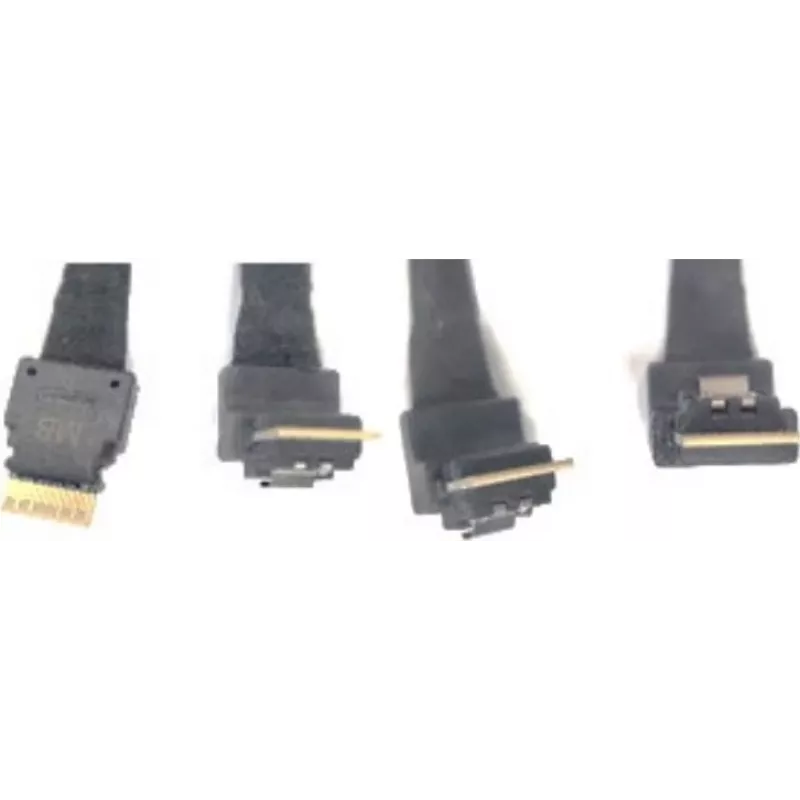

SAS-Kabel Intel CYPCBLSLINTKIT SlimSAS zu SlimSAS

SAS-Kabel Intel CYPCBLSLINTKIT SlimSAS zu SlimSAS ist ein Ersatz-/Zubehörkabelset, das für 1U- und 2U-Intel-Serversysteme entwickelt wurde (kompatibel mit Intel Server M50CYP und Intel Server Board M50CYP). Das Kit stellt Strom- und Datenverbindungen zwischen der Serverplatine und einer SAS-Interposer oder Midplane-Karte her; beachten Sie, dass das System die gleichzeitige Verwendung einer SAS-Interposer-Karte und einer Midplane-Karte nicht unterstützt.

Vorteile

Das Kabelset enthält mehrere vorkonfektionierte Längen, um die Installation in kompakten Servergehäusen zu vereinfachen und die korrekte elektrische und Signalweiterleitung sicherzustellen. SlimSAS-zu-SlimSAS-Steckverbinder gewährleisten die Kompatibilität mit SlimSAS-Anschlüssen auf unterstützten Intel-Serverplatinen und Interposer-Karten. Die separaten Stromsplitter- und Daten-/I2C-Leitungen ermöglichen den direkten Anschluss von Platinenstrom und Verwaltungssignalen ohne zusätzliche Adapter.

Geeignet für

• 1U- und 2U-Intel-Serversysteme, die SlimSAS-Verbindungen benötigen
• Anschließen des Intel Server Board M50CYP an eine SAS-Interposer-Karte
• Austausch oder Hinzufügen von Ersatzkabeln bei der Serverwartung

Wichtige Spezifikationen

• Hersteller: Intel
• MPN: CYPCBLSLINTKIT
• EAN: 5032037213073
• Steckverbindertyp: SlimSAS zu SlimSAS (mehrere SlimSAS-Leitungen)
• Enthaltene Kabel und Längen: ein 125/355 mm langes Stromsplitterkabel (verbindet den 12-V-Stromanschluss der Serverplatine mit der Midplane-/Interposer-Karte), ein 610 mm langes I2C-Kabel (10-polig auf 10-polig, von der Rückseite der Serverplatine zum SAS-Interposer), zwei 250 mm lange SlimSAS-Datenkabel (für CPU0/CPU1-Lanes zum SAS-Interposer)
• Entwickelt für: Intel Server M50CYP und Intel Server Board M50CYP

Verwendung

Ermitteln Sie die erforderliche Konfiguration (SAS-Interposer oder Midplane) und verlegen Sie die entsprechenden Kabel aus dem Kit. Verbinden Sie den 125/355 mm langen Stromsplitter mit dem 12-V-Stromanschluss der Serverplatine und dem Stromanschluss der Midplane- oder Interposer-Karte. Schließen Sie das 610 mm lange I2C-10-polige Kabel zwischen dem hinteren I2C-Header der Serverplatine und der SAS-Interposer-Karte an, sofern der Interposer verwendet wird. Verbinden Sie die 250 mm langen SlimSAS-Datenkabel von den SlimSAS-Anschlüssen der Serverplatine (CPU0/CPU1-Lanes wie beschriftet) mit den entsprechenden SlimSAS-Anschlüssen auf der SAS-Interposer-Karte und beachten Sie dabei die durch die Kit-Markierungen angegebene VT → RA-Führung.

Empfehlungen

Installieren Sie eine SAS-Interposer-Karte und eine Midplane-Karte nicht gleichzeitig. Stellen Sie sicher, dass der Server ausgeschaltet und die Netzkabel getrennt sind, bevor Sie diese Kabel ein- oder ausbauen. Verwenden Sie nur die im Kit angegebenen Kabellängen und -verbindungen, um die Signalintegrität in 1U-/2U-Gehäusen zu gewährleisten.
