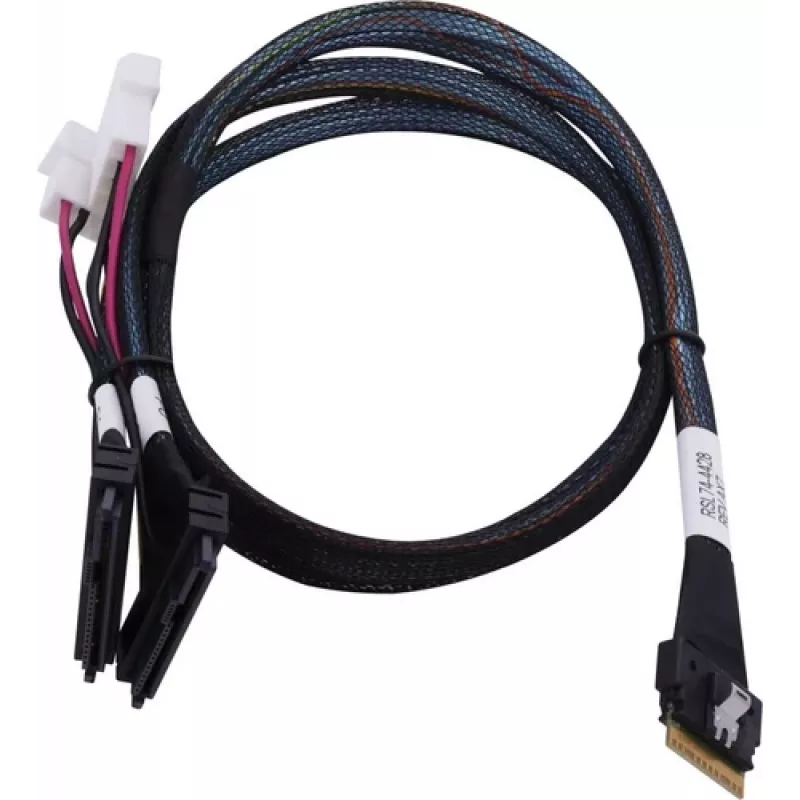

SAS-Kabel ADAPTEC Microchip Technology 2305500-R SlimSAS ×8 auf 2×2SFF-8639 U.2, 0,8 m, schwarz

Das ADAPTEC Microchip Technology 2305500-R ist ein internes SlimSAS-×8- (SFF-8654) auf duales SFF-8639- (U.2) 2×2SFF-8639-Kabel, das für kurze interne Verbindungen in Server- und Speichersystemen entwickelt wurde. Mit einer Länge von 0,8 m und in Schwarz ausgeführt, bietet das Kabel einen direkt angeschlossenen Verbindungspfad, der SAS-, SATA- und NVMe-Tri-Mode-Geräte unterstützt und es einer einzelnen SlimSAS-×8-Hostschnittstelle ermöglicht, zwei U.2-Laufwerke oder Backplane-Ports zu verbinden. Es ist für den Einsatz mit SAS-Controllern, RAID-Adaptern und HBAs vorgesehen, bei denen eine kompakte, zuverlässige interne Verbindung erforderlich ist.

Vorteile

Dieses SlimSAS-×8-auf-dual-U.2-Kabel bietet eine kompakte, werkseitig konfektionierte Lösung, die den Bedarf an Adapterplatinen oder komplexer Kabelführung im Gehäuse reduziert. Sein Tri-Mode-Design gewährleistet die Kompatibilität mit SAS-, SATA- und NVMe-Speichergeräten über denselben Anschlussstandard und vereinfacht so die Hardwarekonfigurationen. Die Länge von 0,8 m ist für typische interne Serverlayouts geeignet, und die geraden Stecker an beiden Enden sorgen für vorhersehbare Passung und Ausrichtung während der Installation.

Geeignet für

• Anschließen von SAS-Controllern oder RAID-/HBA-Adaptern an U.2-Laufwerke (SFF-8639) oder Backplanes in Servern
• Kurze interne Verbindungen in Speicherschächten von Rack- und Tower-Servern
• Direkt angeschlossene Speichereinrichtungen, die Zugriff auf NVMe-, SATA- oder SAS-Geräte über eine SlimSAS-×8-Schnittstelle erfordern

Wichtige Spezifikationen

• Kabeltyp: Internes SlimSAS ×8 (SFF-8654) auf duales SFF-8639 (U.2)
• Unterstützte Protokolle: SAS, SATA, NVMe (Tri-Mode)
• Steckerausrichtung: Gerader SlimSAS ×8 auf der Hostseite; zwei gerade SFF-8639 (U.2) auf der Geräteseite
• Länge: 0,8 m
• Farbe: Schwarz
• Anwendung: Direkt angeschlossene interne Server-/Speicherkonnektivität

Verwendung

Schalten Sie das System aus und befolgen Sie die üblichen Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD) vor der Installation. Verlegen Sie das Kabel im Gehäuse so, dass der Luftstrom nicht behindert wird und es nicht mit anderen Komponenten in Konflikt gerät. Stecken Sie den SlimSAS-×8-Stecker (SFF-8654) in den kompatiblen Controller- oder Adaptersteckplatz und verbinden Sie dann die beiden SFF-8639-Stecker (U.2) mit den U.2-Laufwerken oder Backplane-Ports, wobei Sie auf einen festen und sicheren Sitz jedes Steckers achten. Überprüfen Sie nach den Verbindungen die Laufwerkserkennung in der Server-Firmware oder dem Betriebssystem und schalten Sie die Stromversorgung wieder ein.

Empfehlungen

Verwenden Sie dieses Kabel nur für kurze interne Verbindungen; vermeiden Sie übermäßiges Biegen und halten Sie den Biegeradius innerhalb der vom Hersteller empfohlenen Grenzen, um die Signalintegrität zu erhalten. Stellen Sie die Kompatibilität des Host-Controllers und der Laufwerke mit Tri-Mode-U.2-Schnittstellen sicher und prüfen Sie, ob Firmware und Treiber NVMe- oder SAS-Modi nach Bedarf unterstützen.
