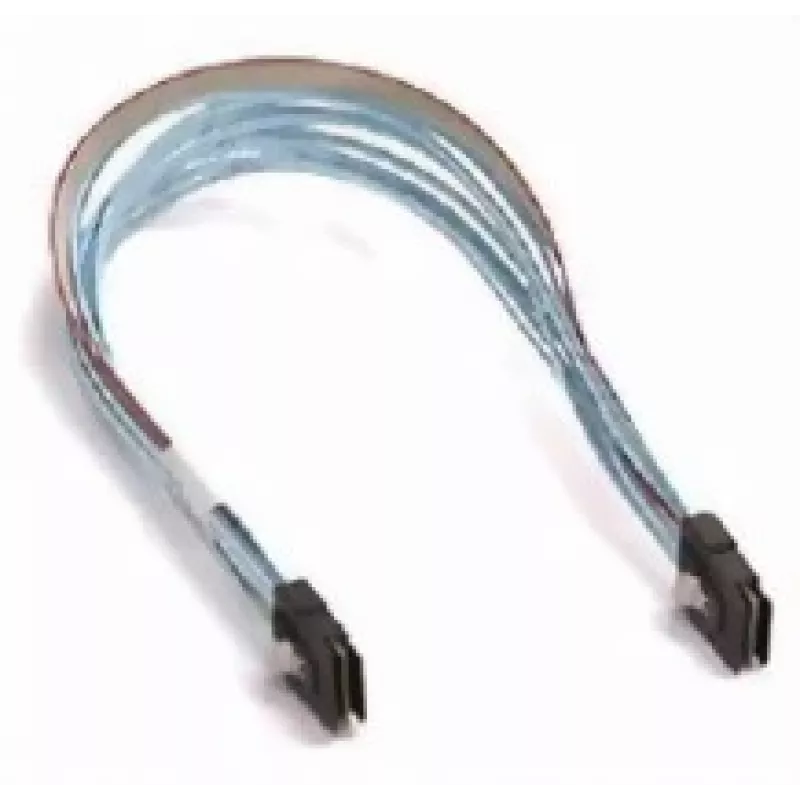

SAS-Kabel Supermicro CBL-0421L 0,54 m SFF-8087 auf SFF-8087

Das Supermicro CBL-0421L ist ein internes Serial Attached SCSI (SAS)-Kabel mit SFF-8087-Steckern an beiden Enden und einer Länge von 0,54 m (ca. 1,8 ft). Es wurde für den Einsatz in Rack-Servern, Speicher-Arrays und Servergehäusen entwickelt und ermöglicht diese kurze Multi-Lane-SAS-Verbindung direkte Verbindungen zwischen SAS-Backplanes, RAID-Controllern und Host-Adaptern. Das Kabel unterstützt Multi-Lane-SAS-Lanes über 36-polige SFF-8087 Mini-Multi-Lane-Stecker und ist für kompakte interne Installationen vorgesehen, bei denen eine zuverlässige, platzsparende SAS-Verbindung erforderlich ist.

Vorteile

Das Kabel bietet eine kompakte, standardisierte SFF-8087-Schnittstelle für Multi-Lane-SAS-Verbindungen, reduziert Signalverluste durch kurze interne Verlegung und gewährleistet die Kompatibilität mit Server- und Speicherkomponenten, die 36-polige Mini-Multi-Lane-Stecker akzeptieren. Seine kurze Länge vereinfacht das Kabelmanagement in dichten Gehäusen und minimiert überschüssige Kabel, die den Luftstrom behindern könnten. Das Kabel wurde entwickelt, um die typischen Anforderungen an Serververbindungen zu erfüllen, und trägt dazu bei, die Integrität des Datenpfads zwischen Controllern und Backplanes zu erhalten.

Geeignet für

• Anschluss von SAS-RAID-Controllern an interne SAS-Backplanes in Rack-Servern
• Verbindung von Host-Adaptern mit Speicherlaufwerksgehäusen und JBOD-Modulen
• Kurze interne Verbindungen in Blade- oder Rack-Mount-Servergehäusen
• Aufrüstung oder Austausch abgenutzter interner SAS-Verbindungen in Speicher-Arrays

Technische Daten

• Steckertyp: SFF-8087 (36-polig, Mini-Multi-Lane) an beiden Enden
• Länge: 0,54 m (ca. 1,8 ft)
• Kabelverwendung: Interne SAS-Multi-Lane-Datenübertragung
• Kompatibilität: Entwickelt für Server- und Speicherhardware, die interne SFF-8087-SAS-Schnittstellen unterstützt
• Einsatzumgebung: Rack-Server, Speicher-Arrays, Laufwerksgehäuse und JBOD-Systeme

Verwendung

Schalten Sie den Server oder das Speichersystem aus und beachten Sie die Vorsichtsmaßnahmen zum Schutz vor elektrostatischer Entladung (ESD), bevor Sie mit der Installation beginnen. Verlegen Sie das Supermicro CBL-0421L im Gehäuse so, dass Lüfter oder Luftstromwege nicht blockiert werden. Richten Sie jeden SFF-8087-Stecker auf den entsprechenden 36-poligen internen SAS-Anschluss am Controller oder an der Backplane aus und drücken Sie ihn vorsichtig, bis er einrastet. Überprüfen Sie den festen Sitz und stellen Sie sicher, dass das Kabel nicht verdreht oder geknickt ist. Schalten Sie das System nach der Installation ein und bestätigen Sie die Geräteerkennung in der Controller- oder Speicherverwaltungsoberfläche.

Empfehlungen

Verwenden Sie dieses kurze SFF-8087-Kabel für interne Verbindungen, bei denen eine minimale Kabellänge erforderlich ist, um die Signalintegrität und eine ordentliche Kabelführung zu gewährleisten. Vermeiden Sie scharfe Biegungen und übermäßige Spannung; beachten Sie die ESD-Vorsichtsmaßnahmen bei der Handhabung. Für Systeme, die externe Verbindungen oder andere Steckertypen erfordern, wählen Sie ein geeignetes Kabel oder einen Adapter, der zur Systemschnittstelle passt.
