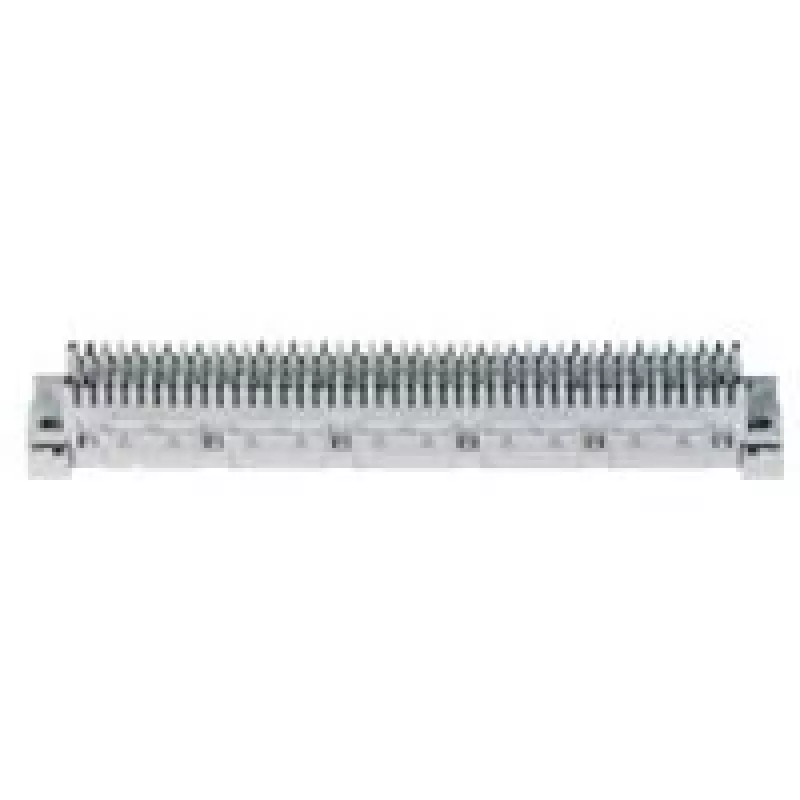

QSA Silver 3M DE620041652

Die QSA-Anschlusstechnik ermöglicht die geordnete Terminierung von kunststoffisolierten Kabeln und Schaltdrähten, sodass einzelne geschirmte Stromkreise abgeschlossen werden können. Das QSA-Anschlussmodul wird als 10-paarige und 20-paarige Einheit angeboten und eignet sich für kleine Verteilereinheiten. Es enthält Schneidklemmkontakte (IDC), die in 20 oder 40 Positionen angeordnet sind, und ist kompatibel mit für QSA / LSA-Plus® zugelassenen IDC-Anlegewerkzeugen. Die Module nehmen Leiterdurchmesser von 0,4 bis 0,8 mm auf. Erdungsleisten für 44 oder 84 Drähte, eine Reihe von Zubehörteilen und Überspannungsschutzeinrichtungen vervollständigen die Produktfamilie.

Vorteile

Das QSA Silber 3M DE620041652-Modul kombiniert eine robuste Metall- und Kunststoffkonstruktion mit Abmessungen, die für den Einsatz in kompakten Verteilern optimiert sind (26 mm B × 25,5 mm T × 178 mm H). Es unterstützt die zuverlässige IDC-Terminierung ohne Löten, ermöglicht die Trennung geschirmter Stromkreise und ist mit standardmäßigen LSA-Plus®-Werkzeugen kompatibel. Die Verfügbarkeit von Erdungsleisten und Überspannungsschutz vereinfacht die Installation in geschützten kleinen Verteilereinrichtungen.

Geeignet für (Aufgaben / Anwendungsfälle)

Technische Daten

Anwendung

Montieren Sie das QSA-Modul durch Schraubbefestigung in der kleinen Verteilereinheit gemäß den vorgegebenen Befestigungsmaßen für die gewählte Paarzahl (96 mm für 10 Paare, 170 mm für 20 Paare). Führen Sie isolierte Leiter in die IDC-Kontakte ein und verwenden Sie für QSA / LSA-Plus® zugelassene IDC-Anlegewerkzeuge, um die Leiter zu terminieren. Bringen Sie bei Bedarf Erdungsleisten an und installieren Sie geeignete Überspannungsschutzzubehörteile, um die Installation abzuschließen. Überprüfen Sie nach der Terminierung den festen Sitz der Leiter und die Schirmung der Stromkreise.

Empfehlungen

Verwenden Sie ausschließlich für QSA / LSA-Plus® zugelassene IDC-Anlegewerkzeuge und beachten Sie die Grenzwerte für den Leiterdurchmesser (0,4–0,8 mm). Halten Sie sich an die Befestigungsmaße nach DIN 47608 für die korrekte Montage und bringen Sie Erdungsleisten und Überspannungsschutz entsprechend den Installationsanforderungen an, um eine ordnungsgemäße Erdung und Überspannungssicherheit zu gewährleisten.
