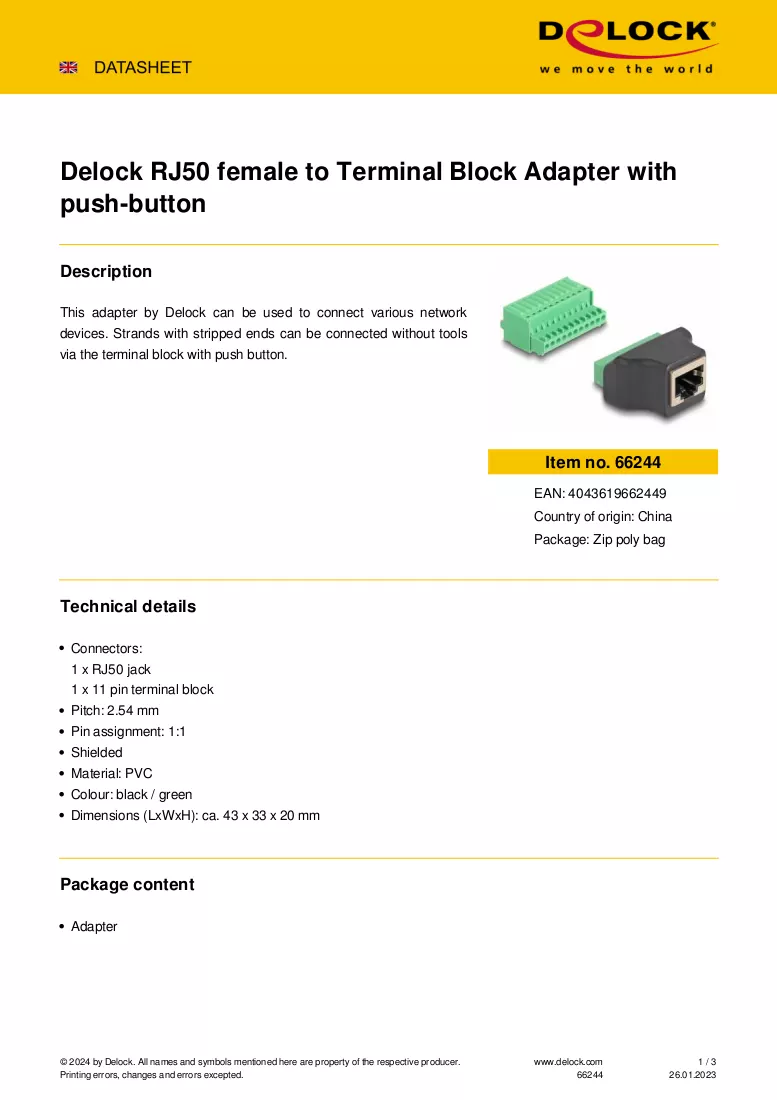

DeLOCK RJ50 Buchse auf Klemmleistenadapter mit Druckknopf 11-polige Klemmleiste

Der DeLOCK RJ50 Buchse auf Klemmleistenadapter bietet eine kompakte Lösung zur Verbindung von Netzwerkgeräten mit RJ50-Schnittstelle an eine 11-polige Klemmleiste. Der Adapter kombiniert eine RJ50-Buchse und eine Druckknopf-Klemmleiste, die Litzen mit abisolierten Enden aufnimmt und werkzeuglose Verdrahtung für eine Reihe von Anwendungen ermöglicht.

Vorteile

Die 11-polige Druckknopf-Klemmleiste ermöglicht schnelle, sichere Verbindungen von Litzenleitern ohne zusätzliches Werkzeug. Das kompakte Design mit einer standardmäßigen RJ50-Buchse gewährleistet Kompatibilität mit Geräten, die RJ50-Schnittstellen verwenden. Die Farbcodierung des Adapters (schwarzes Gehäuse mit grüner Klemmleiste) erleichtert die Identifizierung bei der Installation.

Geeignet für

• Anschluss von Geräten mit RJ50-Anschlüssen an Feldverkabelung oder Schalttafeln
• Prototyping und temporäre Netzwerk- oder Steuerverbindungen
• Industrielle oder CCTV-Installationen, die mehrpolige Signalverkabelung erfordern

Wichtige Spezifikationen

• Anschluss 1: RJ50 (Buchse)
• Anschluss 2: 11-polige Klemmleiste mit Druckknöpfen
• Produktfarbe: Schwarzes Gehäuse, grüne Klemmleiste
• Marke: DELOCK
• MPN: 66244
• EAN: 4043619662449

Verwendung

Isolieren Sie die Drahtenden auf die empfohlene Länge ab, drücken Sie den entsprechenden Druckknopf an der Klemmleiste, führen Sie den abisolierten Leiter in die Klemme ein und lassen Sie den Knopf los, um den Draht zu fixieren. Stecken Sie den RJ50-Stecker in die RJ50-Buchse des Geräts. Überprüfen Sie jede Verbindung auf korrekte Verdrahtung und mechanische Stabilität, bevor Sie das System mit Strom versorgen.

Empfehlungen

Verwenden Sie Litzen mit geeignetem Querschnitt für die Klemmleiste und vermeiden Sie das Überschreiten von Nennstrom und -spannung für die angeschlossenen Geräte. Stellen Sie eine korrekte Pin-Zuordnung zwischen dem RJ50-Stecker und den 11 Pins sicher, um Fehlleitungen von Signalen zu verhindern.
