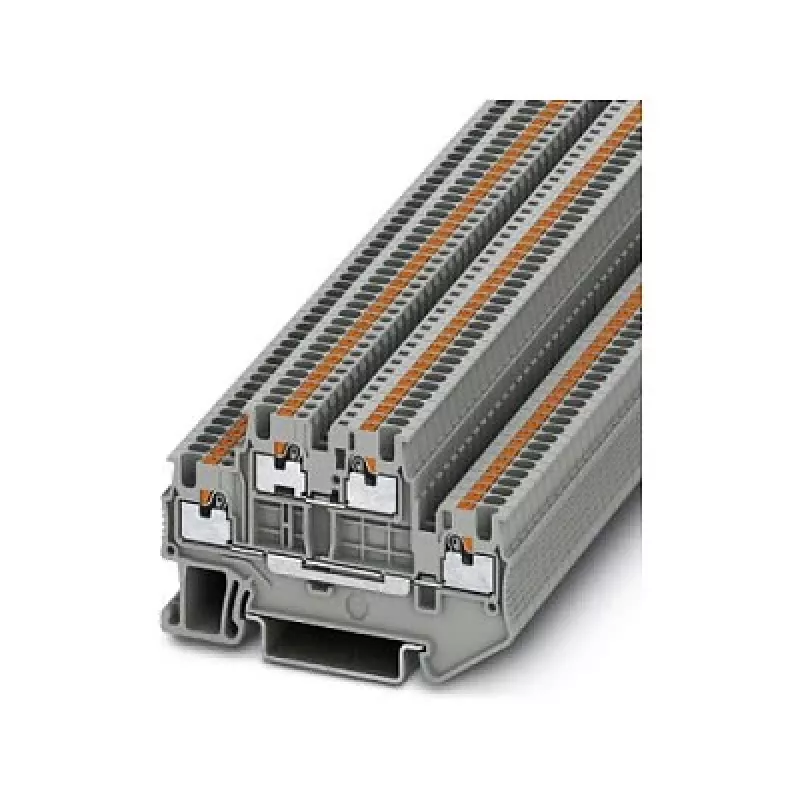

Phoenix PTTB 1,5/S Doppelstock-Reihenklemme, Push-in, 1,5 mm², grau

Doppelstock-Reihenklemme mit Push-in-Anschlusstechnik, entwickelt für die verdrahtung mit hoher Packungsdichte in Schaltschränken und Verteilerkästen. Diese Phoenix PTTB 1,5/S bietet vier Push-in-Anschlusspunkte auf zwei Ebenen und ermöglicht eine platzsparende Signal- und Leistungsverteilung bis 17,5 A und 500 V. Die werkzeuglose Push-in-Technik akzeptiert massive und feindrähtige Leiter von 0,14 bis 1,5 mm² und reduziert die Installationszeit im Vergleich zu Schraubklemmen erheblich.

Vorteile

Das zweistöckige Design verdoppelt die Verdrahtungsdichte auf der Hutschiene und spart wertvollen Platz im Schaltschrank. Push-in-Anschlüsse ermöglichen das direkte Einführen von starren Leitern oder flexiblen Leitern mit Aderendhülsen – ohne Werkzeug. Das graue Polyamidgehäuse ist halogenfrei und nach UL 94 V0 klassifiziert, was Brandschutz und Langlebigkeit in rauen Industrieumgebungen gewährleistet. Klare Beschriftungsbereiche auf jeder Ebene erleichtern die Stromkreisidentifikation und Wartung.

Geeignet für

• Schaltschrankbauer, die kompakte Reihenklemmen mit hoher Packungsdichte benötigen
• Maschinenbauer, die Sensoren, Aktoren und PLC-I/O-Signale verdrahten
• Industrielle Automatisierungssysteme mit häufiger Umkonfiguration
• Anwendungen, die vibrationsfeste, wartungsfreie Verbindungen erfordern

Wichtige technische Daten

• Typ: Doppelstock-Reihenklemme
• Anschluss: Push-in
• Nennquerschnitt: 1,5 mm²
• Positionen: 4 (2 pro Ebene)
• Bemessungsspannung: 500 V (IEC)
• Bemessungsstrom: 17,5 A
• Montage: Hutschiene NS 35/7,5 oder NS 35/15
• Betriebstemperatur: -60 °C bis +105 °C
• Zulassungen: UL, cUL, VDE, EAC

Empfehlungen

Für optimale Leistung verwenden Sie Aderendhülsen bei feindrähtigen Leitern und stellen Sie sicher, dass die Endhalter korrekt auf der Hutschiene platziert sind. Kombinieren Sie mit Phoenix-Endabdeckungen und Trennplatten, um Abstände bei Installationen mit gemischten Spannungen einzuhalten.
