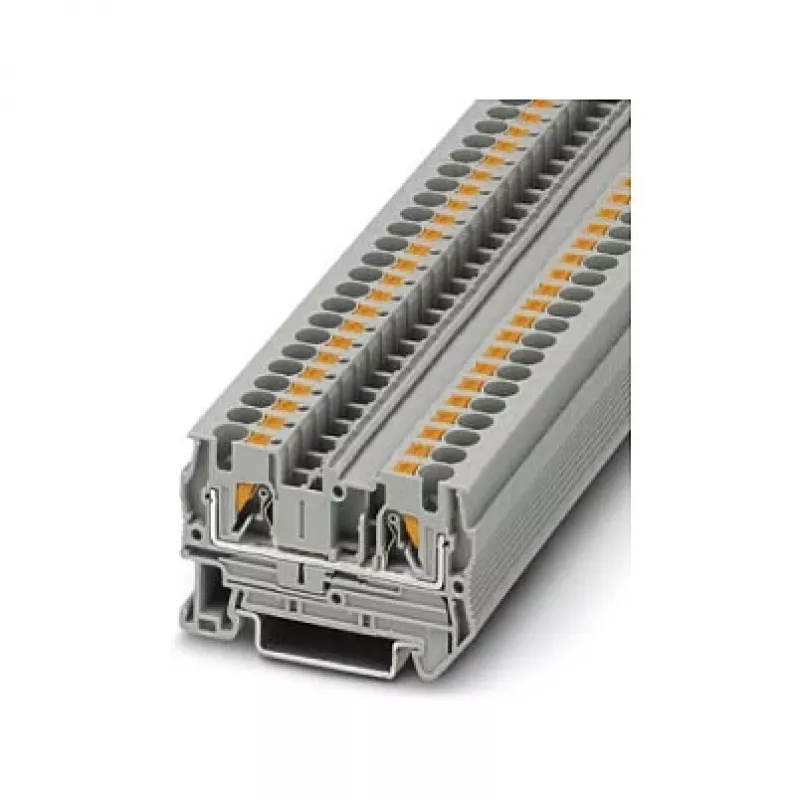

Phoenix 3211757 PT 4 Durchgangsklemme, Push-in, 4 mm², 1000 V, 32 A, Grau

Die Phoenix 3211757 PT 4 ist eine kompakte einstöckige Durchgangsklemme, die für hochdichte Verdrahtung in Schaltschränken und Verteilerkästen entwickelt wurde. Im Gegensatz zu Schraubklemmen ermöglicht die Push-in-Anschlusstechnik das direkte Einführen von massiven Leitern und gecrimpten feindrähtigen Leitern ohne Werkzeug, was die Installationszeit um bis zu 50% reduziert. Mit einem Nennquerschnitt von 4 mm² und einer Nennspannung von 1000 V nach IEC bewältigt sie anspruchsvolle industrielle Lasten und behält dabei ein schlankes Profil von 6,2 mm, das den Platz auf der Hutschiene maximiert.

Highlights

• Push-in-Anschluss: werkzeugloses Einführen für massive und gecrimpte Leiter von 0,2 bis 6 mm²
• Bemessungsspannung 1000 V / 32 A nach IEC 60947-7-1, geeignet für Drehstromsysteme bis 690 V AC
• Nur 6,2 mm breit, ermöglicht bis zu 161 Klemmen pro Meter auf einer Hutschiene
• Langlebiges Polyamid-Gehäuse in Grau, halogenfrei und selbstverlöschend nach UL 94 V0
• Weiter Betriebstemperaturbereich von -60 °C bis +105 °C für raue Umgebungen

Im täglichen Einsatz

Die Installation ist unkompliziert: Die Klemme auf eine Standard-Hutschiene NS 35/7,5 oder NS 35/15 aufschnappen, Leiter mit einer Abisolierlänge von 9–11 mm vorbereiten und in die klar markierten Einführungstrichter stecken. Der integrierte Prüfabgriff ermöglicht Spannungstests ohne Trennen der Leitungen. Bei feindrähtigen Leitern ohne Aderendhülsen einfach den orangefarbenen Drücker mit einem Schraubendreher betätigen, um die Federklemme zu öffnen. Das symmetrische Design der Klemme erlaubt eine Verdrahtung von links nach rechts oder von rechts nach links, und die große Beschriftungsfläche nimmt Standard-Zack-Streifen für eine klare Stromkreisidentifikation auf.

Technische Daten im Überblick

• Marke: Phoenix Contact
• Modell: PT 4
• MPN: 3211757
• EAN: 4046356482592
• Anschlusstechnik: Push-in
• Anzahl der Positionen: 1
• Anzahl der Anschlüsse: 2
• Anzahl der Ebenen: 1
• Nennquerschnitt: 4 mm²
• Bemessungsspannung (IEC): 1000 V
• Bemessungsstrom (IEC): 32 A
• Leiterquerschnitt massiv: 0,2 - 6 mm²
• Leiterquerschnitt feindrähtig: 0,2 - 4 mm²
• Leiterquerschnitt AWG: 24 - 10
• Abisolierlänge: 9 - 11 mm
• Befestigungsart: Hutschiene NS 35/7,5, NS 35/15
• Isolierstoff: PA (Polyamid)
• Farbe: Grau
• Betriebstemperatur: -60 °C bis 105 °C
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Normen/Zulassungen: IEC 60947-7-1
• Breite: 6,2 mm
• Höhe: 36,5 mm
• Tiefe: 32 mm

Abschließende Anmerkung

Die PT 4 ist ein bewährtes Arbeitstier für Schaltschrankbauer und Maschinenhersteller, die zuverlässige, platzsparende Verdrahtung ohne Leistungseinbußen benötigen. Ihr Push-in-Design reduziert Verdrahtungsfehler und Wartungsausfallzeiten und macht sie zu einer intelligenten Wahl für moderne Automatisierungsprojekte.
