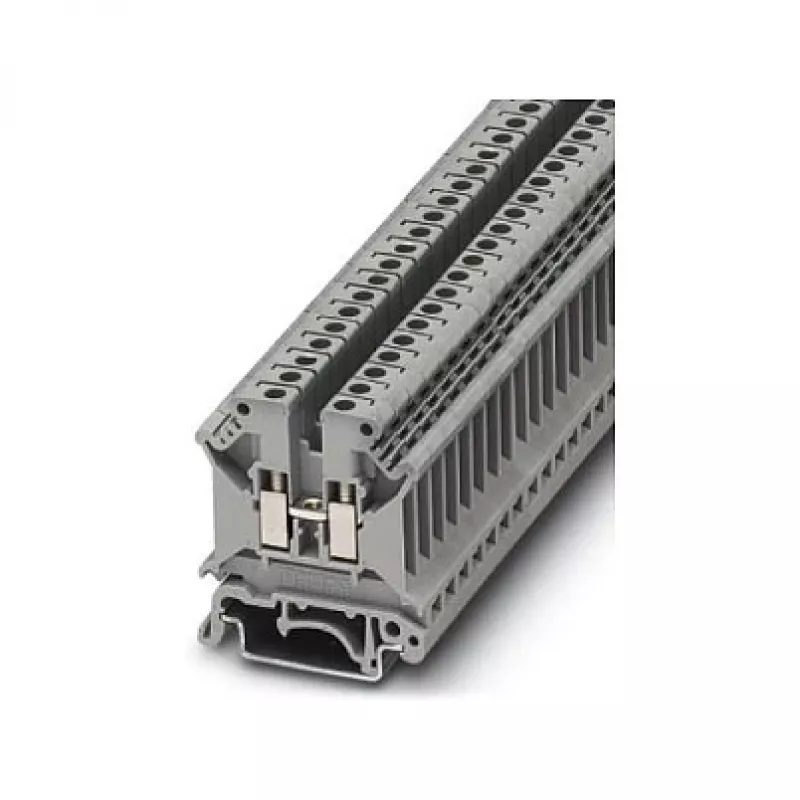

Phoenix 3004362 UK 5 N Durchgangsklemme grau Schraubanschluss 41 A 800 V

Durchgangsklemme für sichere, hochdichte Verdrahtung in industriellen Schaltschränken und Verteilerkästen. Die UK 5 N bietet einen zuverlässigen Schraubanschluss für Leiter bis 6 mm², mit einem Nennstrom von 41 A und einer Spannung bis 800 V. Das kompakte graue Polyamidgehäuse rastet auf Standard-35-mm-DIN-Schienen ein und ist damit eine praktische Wahl für professionelle Elektroinstallationen.

Vorteile

Die UK 5 N bietet ein robustes Schraubklemmensystem, das eine konstante Anpresskraft auf massive, mehrdrähtige und feindrähtige Leiter gewährleistet. Mit einem weiten Betriebstemperaturbereich von -60 °C bis 105 °C und Verschmutzungsgrad 3 arbeitet sie zuverlässig in anspruchsvollen Umgebungen. Das M3-Schraubgewinde und ein Anzugsdrehmoment von 0,6–0,8 Nm ermöglichen schnelle, sichere Verbindungen ohne Spezialwerkzeug.

Geeignet für

• Industrielle Schaltschränke und Automatisierungssysteme
• Stromverteilung und Einspeisestromkreise bis 800 V
• Gebäudeinstallation und Schalttafelverdrahtung
• Anwendungen, die vibrationsfeste Schraubverbindungen erfordern
• DIN-Schienenmontage auf NS 35/7,5 oder NS 35/15

Technische Daten

• Anzahl der Anschlüsse: 2
• Anzahl der Positionen: 1
• Anschlussart: Schraubanschluss
• Bemessungsstrom (IEC): 41 A
• Bemessungsspannung (IEC): 800 V
• Bemessungsstoßspannung: 8 kV
• Leiterquerschnitt massiv: 0,2 – 6 mm²
• Leiterquerschnitt mehrdrähtig: 0,2 – 4 mm²
• AWG-Bereich: 24 – 10
• Abisolierlänge: 8 mm
• Schraubgewinde: M3
• Anzugsdrehmoment: 0,6 – 0,8 Nm
• Isolierstoff: Polyamid (PA)
• Farbe: Grau
• Befestigungsart: DIN-Schiene NS 35/7,5, NS 35/15
• Betriebstemperatur: -60 °C bis 105 °C
• Verschmutzungsgrad: 3
• Überspannungskategorie: III

Empfehlungen

Für zuverlässige, wartungsfreie Verbindungen in Umgebungen mit hohen Vibrationen oder hohen Temperaturen kombinieren Sie die UK 5 N mit Aderendhülsen bei mehrdrähtigen Leitern und überprüfen Sie das Drehmoment während der Installation. Verwenden Sie Abschluss- und Trennplatten, um Luft- und Kriechstrecken in dichten Klemmenleisten einzuhalten.
