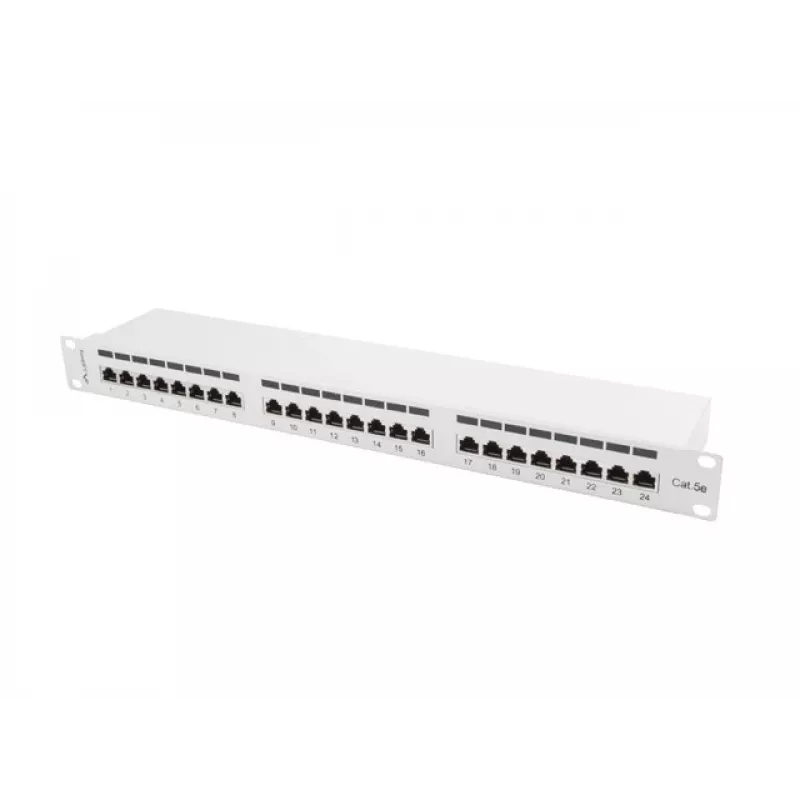

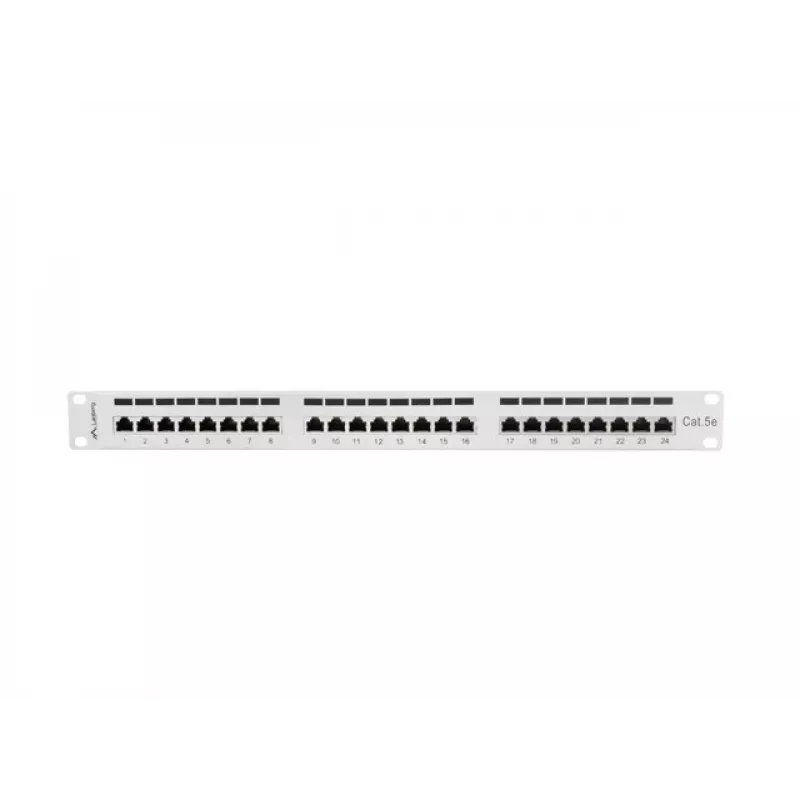

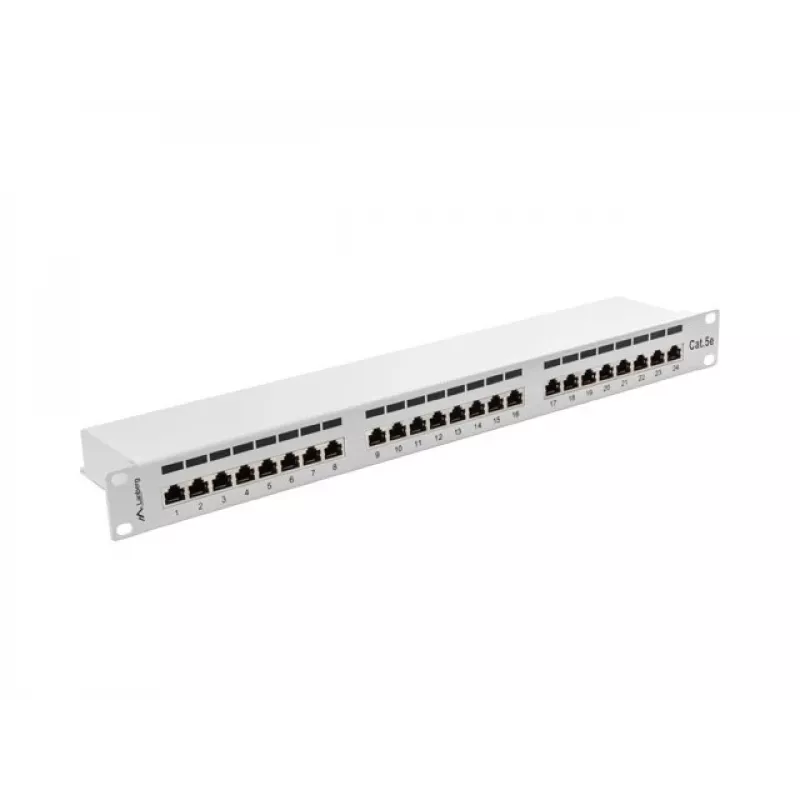

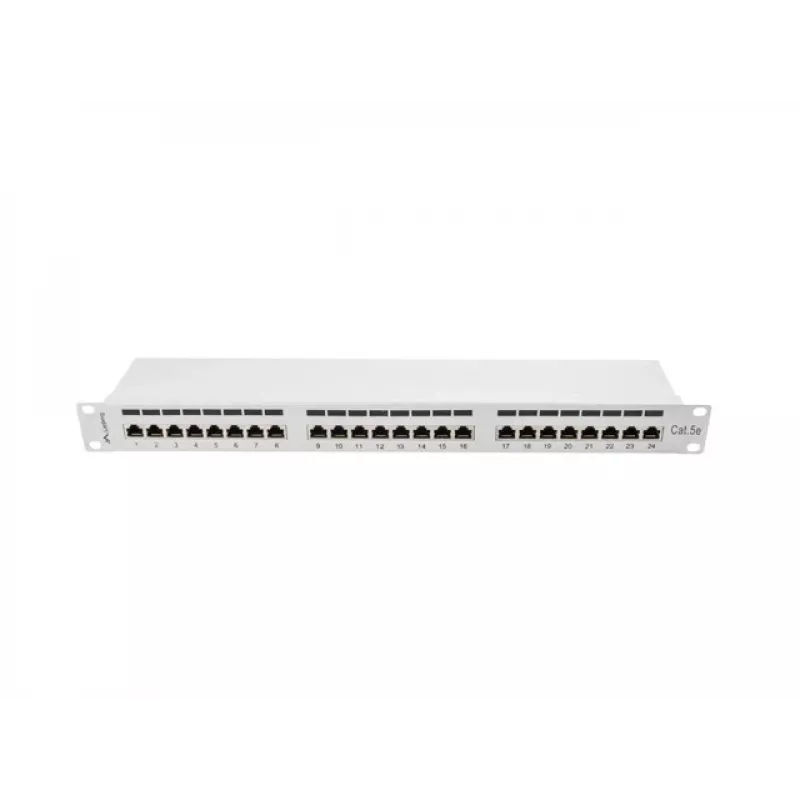

Patch Panel 1U Lanberg PPS5-1024-S

Das Lanberg PPS5-1024-S ist ein 1U-Patchpanel, das für den Einsatz in Haupt- und Nebenverteilpunkten schneller Telekommunikationssysteme vorgesehen ist. Es ist eine passive Komponente der strukturierten Verkabelung, die zur Terminierung und Organisation von Twisted-Pair-Kabeln in 19"-Rackschränken dient und über 24 geschirmte RJ-45-Ports gemäß Kategorie 5e verfügt. Das Panel besteht aus langlebigem Metall mit grauer Oberfläche und umfasst einen versteiften Einbaurahmen mit Griffen sowie ein angebrachtes Kabelmanagement-Panel, um die Montage zu vereinfachen und die Stabilität zu verbessern.

Vorteile

Das Patchpanel bietet 24 geschirmte Cat5e-RJ-45-Ports für zuverlässige Netzwerkverbindungen und verwendet IDC/LSA-Anschlüsse für eine schnelle, werkzeugunterstützte Terminierung von Twisted-Pair-Kabeln. Sein 1U-Rack-Design und die kompakten Abmessungen (445 mm × 44,5 mm × 114,5 mm) machen es mit standardmäßigen 19"-Schränken kompatibel. Das integrierte Kabelmanagement-Panel und der versteifte Einbaurahmen mit Griffen helfen, die Verkabelung zu organisieren und die mechanische Stabilität zu verbessern.

Geeignet für

• Organisation von Ethernet-Verkabelung in Serverräumen und Netzwerk-Racks
• Haupt- und Nebenverteilpunkte in strukturierten Verkabelungssystemen
• Terminierung von Cat5- und Cat5e-Twisted-Pair-Kabeln
• Netzwerkinstallationen für kleine bis mittlere Unternehmen

Technische Daten

• Marke: LANBERG
• Modell: PPS5-1024-S (MPN)
• Formfaktor: 1U, 19" rack-montierbar
• Ports: 24 geschirmte RJ-45, Cat5e
• Anschlüsse: IDC/LSA
• Material / Farbe: Metall, grau
• Abmessungen (B×H×T): 445 mm × 44,5 mm × 114,5 mm
• Gewicht: 1,64 kg

Verwendung

Montieren Sie das Patchpanel in ein standardmäßiges 19"-Rack und belegen Sie eine Höheneinheit (1U). Führen und befestigen Sie die ankommenden Twisted-Pair-Kabel am Kabelmanagement-Panel und terminieren Sie dann jedes Paar in die IDC/LSA-Anschlüsse gemäß dem gewählten Verdrahtungsstandard (T568A oder T568B). Überprüfen Sie nach der Terminierung die Verbindungen und stecken Sie Patchkabel in die vorderen RJ-45-Buchsen, um die Netzwerkgeräte anzuschließen.

Empfehlungen

Verwenden Sie für eine zuverlässige Leistung geschirmte Verkabelung der Kategorie Cat5e und halten Sie den zulässigen Biegeradius ein. Beschriften Sie die Ports nach der Terminierung zur einfacheren Wartung und vermeiden Sie eine Überlastung einer einzelnen Rack-Einheit mit übermäßigem Gewicht; verteilen Sie die Kabelzugentlastung mithilfe der mitgelieferten Griffe und des Kabelmanagement-Panels.
