Patchfeld EFB Elektronik 37595.2

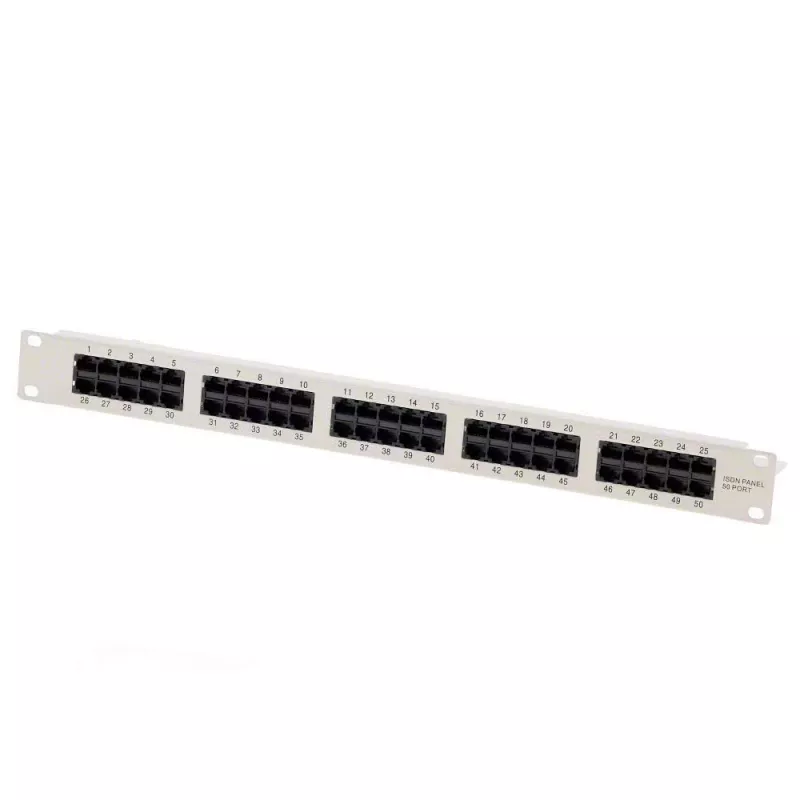

Das EFB Elektronik 37595.2 Patchfeld ist ein 1HE, Kategorie 3 Rackmontage-Panel mit 50 ungeschirmten RJ45 8(4) Buchsen, die für hohe Packungsdichte angeordnet sind. Entwickelt für standardmäßige 19-Zoll-Racks (482,6 mm Breite, 44,5 mm Höhe) bietet das graue Metallgehäuse eine langlebige Montagelösung für strukturierte Verkabelung und einfache Netzwerkabschlüsse. Das Panel verwendet 4-polige LSA-IDC-Klemmen mit Belegung 3-6/4-5 und enthält eine Zugentlastung mittels Kabelbindern.

Vorteile

Das Panel bietet einen kompakten 1HE-Formfaktor mit einer hohen Portanzahl von 50, was eine effiziente Nutzung des Rackplatzes ermöglicht. Ungeschirmte RJ45-Buchsen und 4-polige LSA-IDC-Klemmen vereinfachen Abschlüsse und Wartung. Die standardisierten Abmessungen gewährleisten Kompatibilität mit gängigen Racks, und integrierte Zugentlastungspunkte helfen, die Verkabelung für zuverlässige Verbindungen zu sichern.

Geeignet für

• Patchen und Abschließen von Kategorie 3 Sprach-/Datenverkabelung
• Netzwerkverteilung in kleinen bis mittleren Büros
• Hochdichte Rack-Installationen mit begrenztem Platz

Wichtige Spezifikationen

• Formfaktor: 1HE, Rackmontage
• Kategorie: Kategorie 3
• Ports: 50 × ungeschirmte RJ45 8(4) Buchsen
• Abschluss: 4-polig LSA-IDC, Belegung 3-6/4-5
• Abmessungen (B×H): 482,6 mm × 44,5 mm
• Farbe: Grau

Verwendung

Montieren Sie das Panel mit geeigneten Schrauben in einem standardmäßigen 19-Zoll-Rack. Schließen Sie die ankommenden Drähte gemäß der 3-6/4-5-Belegung an die LSA-IDC-Klemmen an. Verbinden Sie Patchkabel mit den RJ45-Buchsen für Netzwerkgeräte. Führen Sie Kabelbinder durch die vorgesehenen Zugentlastungspunkte, um die Verkabelung zu sichern und mechanische Belastung der Abschlüsse zu reduzieren.

Empfehlungen

Für zuverlässige Leistung verwenden Sie das Patchfeld mit Kategorie 3 Verkabelung und stellen Sie die korrekte Paarbelegung beim Abschluss sicher. Vermeiden Sie übermäßiges Biegen der Kabel an den Abschlusspunkten und befestigen Sie Kabelbinder ohne übermäßiges Anziehen, um Leiterbeschädigungen zu verhindern.
