Patchfeld Cat.6 InLine 76224B 24 Port 19 Zoll 0,5HE Schwarz RAL9005

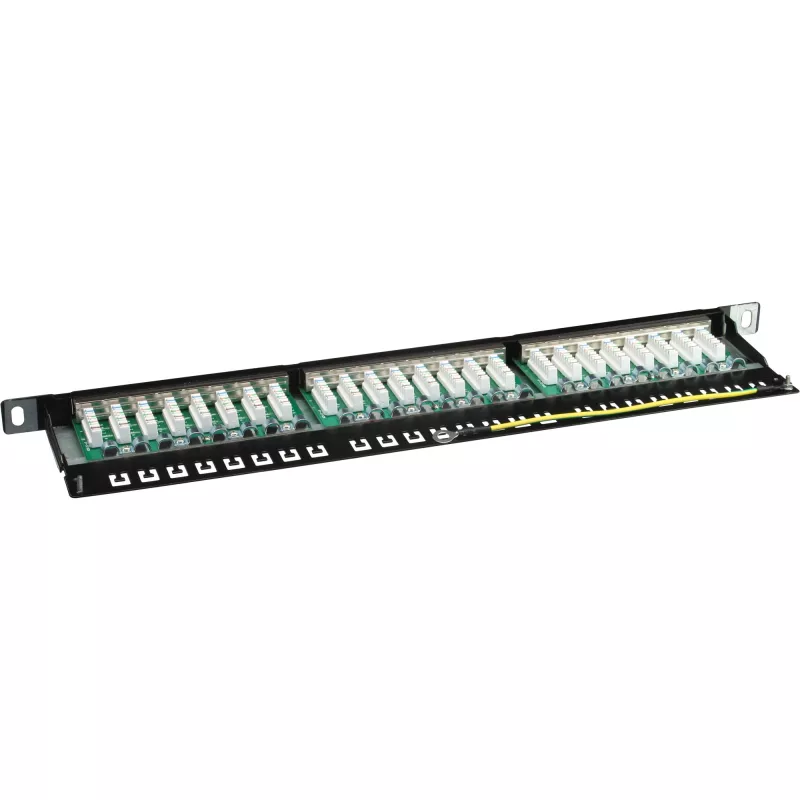

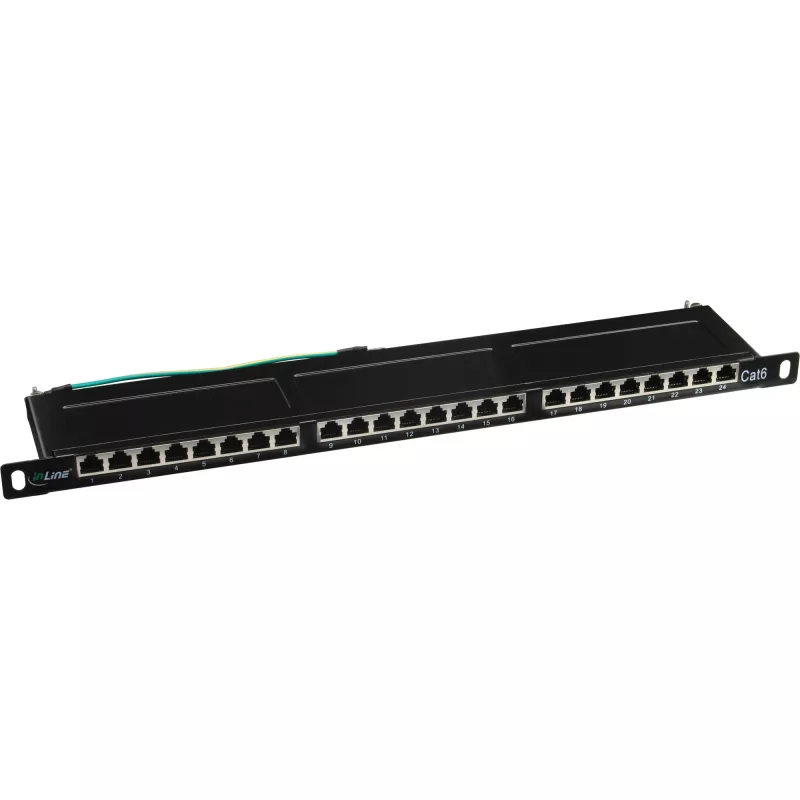

Das InLine Patchfeld Cat.6 76224B ist ein 24-Port, vollständig geschirmtes 19" Patchfeld mit einem kompakten 0,5HE (halbe Höhe) Gehäuse in Schwarz (RAL9005). Es unterstützt RJ45-Anschlüsse und Cat.6-Verkabelung und verwendet LSA-Schneidklemmverbinder für bis zu 24 Installationskabel. Die nummerierten RJ45-Ports und das mit Rändelschrauben gesicherte rückwärtige Gehäuse ermöglichen eine einfache Installation und Zugang.

Vorteile

Die vollständig geschirmte Konstruktion reduziert elektromagnetische Störungen für eine verbesserte Signalintegrität. Das halbe 0,5HE-Design ermöglicht eine dichtere Port-Montage – zwei Panels bieten 48 Ports innerhalb eines einzigen 1HE-Platzes. LSA-Schneidklemmverbinder bieten zuverlässige, werkzeugfreundliche Anschlüsse für bis zu 24 Kabel. Fortlaufend nummerierte RJ45-Ports vereinfachen das Kabelmanagement und die Identifikation.

Geeignet für

• Serverracks und Netzwerkschränke mit 19"-Montage
• Kabelmanagement in Rechenzentren und Telekommunikationsräumen
• Patchfeldinstallationen, die Cat.6-Leistung erfordern
• Umgebungen, in denen Platzoptimierung erforderlich ist (halbe Höhe 0,5HE)

Technische Daten

• Hersteller: InLine
• Modell / MPN: 76224B
• EAN: 4043718197583
• Ports: 24 RJ45
• Unterstützter Standard: bis Cat.6
• Schirmung: vollständig geschirmt
• Montagegröße: 19" / 0,5HE (halbe Höhe)
• Verbindungstyp: LSA-Schneidklemmverbinder
• Farbe: Schwarz (RAL9005)

Anwendung

Montieren Sie das Patchfeld in einem Standard-19"-Rack oder -Schrank mit geeigneten Schrauben und Käfigmuttern. Schließen Sie jedes Installationskabel gemäß dem Farbcode für Cat.6-Verkabelung an die LSA-Verbinder auf der Rückseite an. Schließen Sie das Gehäuse und sichern Sie es mit den rückwärtigen Rändelschrauben, um die Anschlüsse zu schützen und abzuschirmen. Verbinden Sie Netzwerkgeräte mit den vorderen RJ45-Ports und nutzen Sie die aufgedruckten Portnummern, um Patchkabel den entsprechenden Netzwerkpunkten zuzuordnen.

Empfehlungen

Für optimale Leistung verwenden Sie Cat.6- oder höherwertige Kabel und stellen Sie eine ordnungsgemäße Erdung des Racks und des geschirmten Panels sicher. Überschreiten Sie nicht die spezifizierten Kabellängen für Ethernet-Standards und sorgen Sie für eine ordentliche Verkabelung, um elektromagnetische Störungen zu reduzieren und die Fehlersuche zu erleichtern.
