Auflegewerkzeug Equip LSA 129119

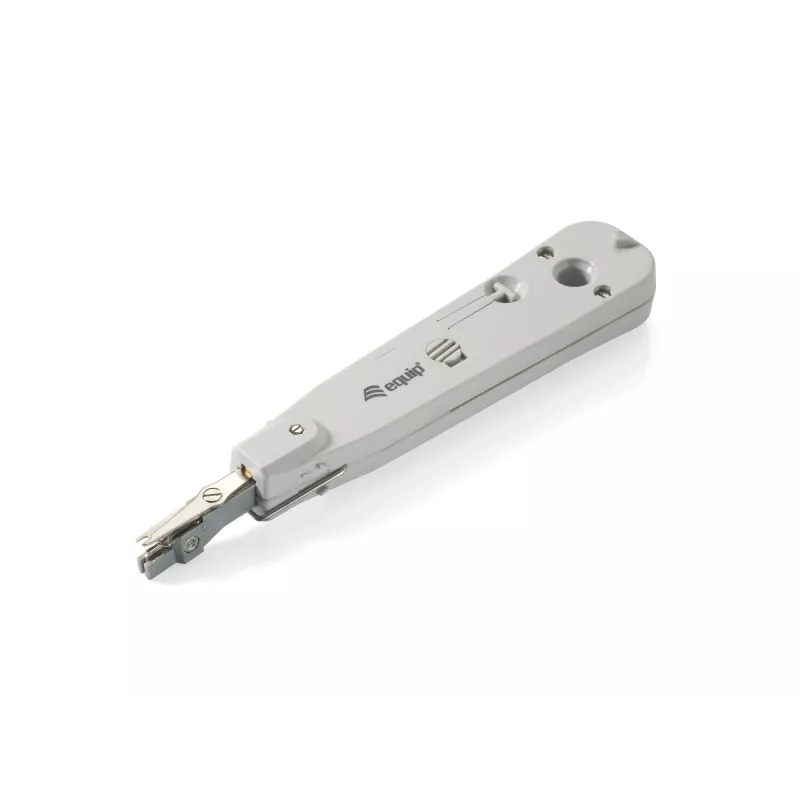

Das equip® LSA-Auflegewerkzeug (Auflegewerkzeug Equip LSA 129119) ist ein kompaktes Instrument zum Auflegen und Verbinden von Adern in der Daten-, Informations- und Telekommunikationsverkabelung. Es wurde für die Verwendung mit LSA- und RJ45-Buchsen einschließlich hochbandbreitiger Kontakte entwickelt und akzeptiert Leiterdurchmesser von 0,35 bis 0,9 mm sowie Aderndurchmesser von 0,7 bis 2,6 mm. Mit einem geringen Gewicht von 52 g liegt es gut in der Hand und eignet sich für Installations- und Wartungsarbeiten.

Vorteile

Das Werkzeug sorgt für zuverlässige Verbindungen bei LSA- und RJ45-Kontakten und unterstützt eine breite Palette von Leiter- und Aderngrößen. Ein integrierter Sensor verhindert die Auslösung, wenn sich ein zweiter Draht im selben Kontakt befindet (Funktionsweise abhängig von Drahtanzahl und Spezifikationen). Die Schneideklinge kann deaktiviert werden, um das Durchschleifen eines Potenzials auf benachbarte Kontakte zu ermöglichen. Dank seiner kompakten Abmessungen und des geringen Gewichts ist es bequem zu transportieren und auch auf engem Raum einsetzbar.

Geeignet für

• Auflegen von LSA- und RJ45-Netzwerkbuchsen
• Telefon- und Telekommunikationsverkabelung
• Hochbandbreitige Kontakte und strukturierte Verkabelungsinstallationen
• Außendiensttechniker und Installateure bei der Verkabelung von Patchpanels und Wanddosen

Technische Daten

• Marke: EQUIP
• Modell / MPN: 129119
• Kompatible Steckverbinder: LSA-Serie, RJ45
• Leiterdurchmesser: 0,35–0,9 mm
• Aderndurchmesser: 0,7–2,6 mm
• Gewicht: 0,052 kg
• Produktfarbe: Grau, Silber
• Verpackungsabmessungen (B × T × H): 97 × 5 × 246 mm

Anwendung

Setzen Sie den Leiter in den entsprechenden Kontakt der LSA- oder RJ45-Buchse ein. Drücken Sie mit dem Auflegewerkzeug den Leiter in den Kontakt, bis das Werkzeug den Draht fixiert und, sofern aktiviert, das überstehende Ende abschneidet. Wenn ein Potenzial auf einen benachbarten Kontakt durchgeschleift werden soll, schalten Sie die Schneidevorrichtung aus, damit der durchgeschleifte Leiter nicht gekürzt wird. Beachten Sie, dass der Sensor die Auslösung verhindern kann, wenn sich je nach Drahtspezifikation ein zweiter Draht im selben Kontakt befindet; passen Sie die Verdrahtung entsprechend an.

Empfehlungen

Verwenden Sie das Auflegewerkzeug nur mit kompatiblen LSA- und RJ45-Buchsen. Überprüfen Sie vor dem Auflegen die Leiter- und Aderndurchmesser. Wenn Sie ein Potenzial durchschleifen müssen, deaktivieren Sie die Schneidevorrichtung, um den durchgeschleiften Leiter zu erhalten. Bewahren Sie das Werkzeug trocken auf und vermeiden Sie übermäßige Kraftanwendung, um die Lebensdauer der Klinge zu verlängern.
